BIQU TC全金属挤出机热端套件结构

　　这套挤出热端总成面向桌面级FDM设备的近程或远程送料改造场景，核心任务是把丝材稳定送入熔融腔，在可控温区内完成塑化，并通过喷嘴形成连续、尺寸稳定的熔丝轨迹。实际装机时，它通常位于运动机构的执行端，既要承担加热、保温、散热和送料导向，又要在频繁启停、换向、回抽和高速打印条件下保持温度场稳定，避免热量沿散热路径上窜造成丝材提前软化、卡料或送料阻力波动。

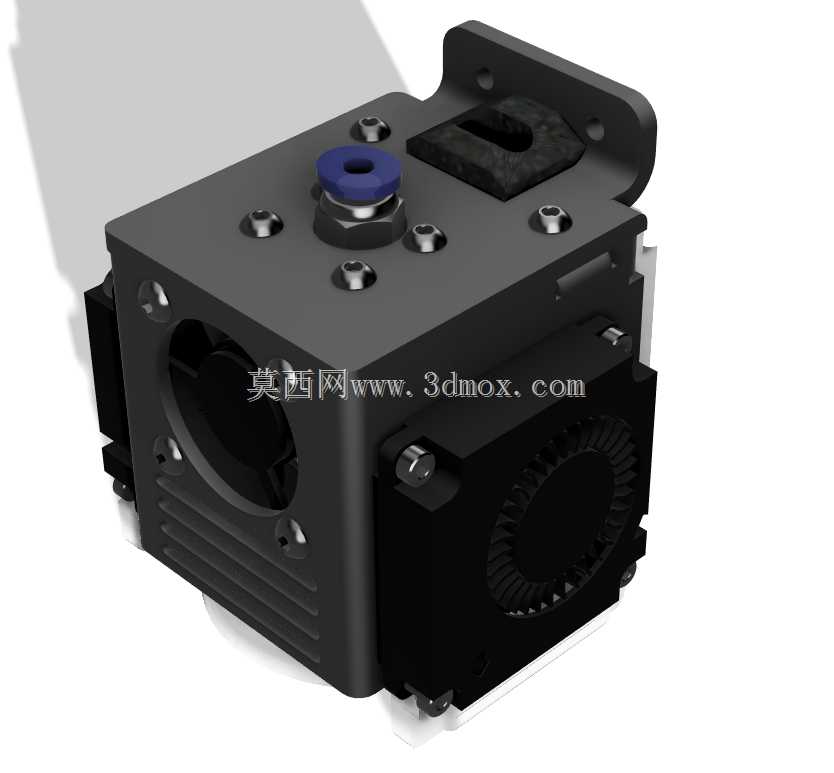

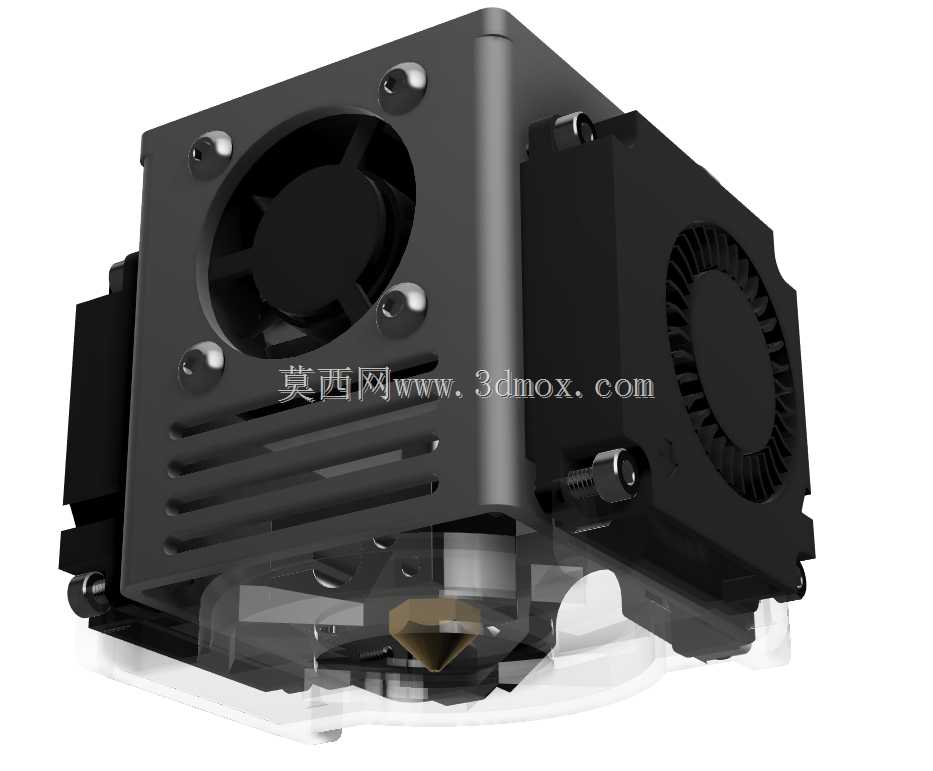

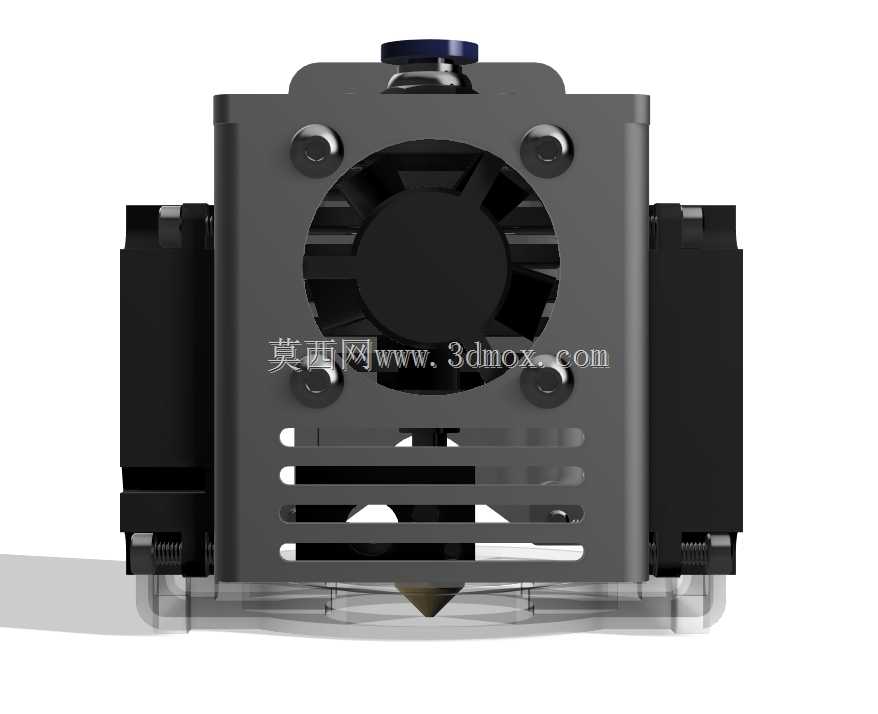

　　结构上可以把总成拆成几个相互约束的区域：上部是散热与风冷通道，中部是固定、导向和送料连接界面，下部是加热块、喉管与喷嘴组成的熔融段。散热区采用金属壳体包裹轴流风扇，侧面再配置涡轮风扇形成定向气流，这种布置不是单纯追求外观完整，而是为了在有限的X、Y、Z包络内把冷风压到散热鳍片和热端上部，建立清晰的冷热分界。热端一旦缺少有效风冷，热量会沿喉管反向传导，导致耗材在进入熔融区之前膨胀变软，轻则回抽不准、表面拉丝，重则断料、堵头，因此风扇安装位、导风角度和壳体开孔都直接影响连续工作可靠性。

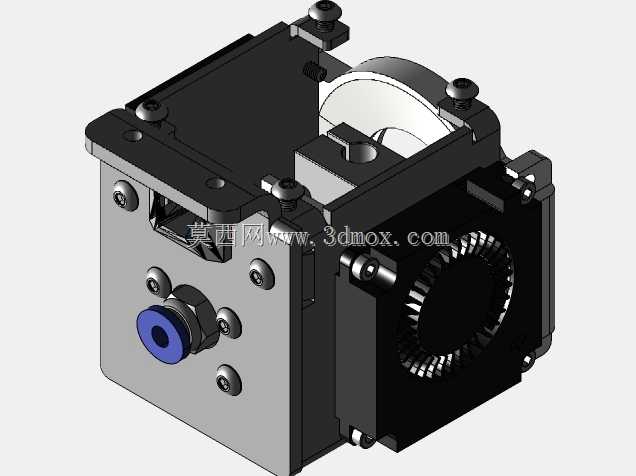

　　从安装边界看，该总成需要同时兼顾喷嘴到打印平台的Z向余量、风扇与机架或线性导轨的侧向间隙，以及送料机构、线束和风管的走线路径。上部风扇壳体的螺钉孔位决定了模块在支架上的定位方式，侧面涡轮风扇虽然增强了局部散热，但也增加了横向外廓，选型时不能只看喷嘴中心高度，还要核对运动到极限位置时是否与机架、护罩、自动调平探头或第二喷头发生干涉。下部加热块和喷嘴区域应保留足够操作空间，方便更换喷嘴、清理漏料，同时不能让冷却气流直接扫到加热块，否则会造成温度波动和功耗上升。

　　全金属挤出热端的关键在于喉管与散热段的热阻设计。金属导热路径连续，若散热能力不足，温度梯度会被压缩，耗材在喉管内过早软化；若散热过强或风道不合理，又可能让熔融区入口温度偏低，造成挤出压力增大。合理的结构应让喷嘴和加热块维持稳定高温，而喉管上部迅速降到耗材玻璃化温度以下。模型中风扇、壳体、散热片和热端本体的相对位置，正是围绕这一温度分区展开：上层负责把热带走，下层负责集中加热，中间通过喉管形成过渡。

　　送料部分的设计重点是丝材路径对中。耗材从挤出机构进入热端时，若入口与喷嘴中心不同轴，会在喉管内产生附加摩擦，长时间打印后容易出现磨屑、啃料或挤出不足。总成的安装面、固定孔和导向孔需要保持足够的同轴度与刚性，塑料件在受热环境下不能产生明显蠕变，金属连接件也要避免因反复拆装而松动。对于近程挤出，热端总成还要承受送料齿轮产生的轴向反力，因此支架刚度不足会引起喷头振动，在薄壁、高速填充和小特征打印时表现为表面振纹或尺寸偏差。

　　喷嘴区域是熔融压力最终释放的位置。喷嘴口径、加热块容积、喉管内径和散热能力必须匹配：大口径喷嘴需要更高的热通量和更稳定的加热块温度，小口径喷嘴则对杂质、碳化和残留耗材更敏感。模型把加热块、喷嘴、风扇罩和固定结构整合在一起，便于工程师在整机布局阶段检查维护空间。实际维护中，喷嘴需要在热态下拧紧或更换，加热块周围若被风扇和壳体完全包围，工具可达性会下降；若留缝过大，又可能削弱导风效果，这类矛盾正是结构设计时需要反复权衡的地方。

　　在设备选型层面，这类热端套件适用于打印PLA、PETG、ABS等常见材料的不同温度区间。低温材料更强调上部散热和快速冷却，高温材料则要求加热块保温、线束耐温以及周边塑料件远离热源。双风扇方案的优势在于可以把主散热风扇与辅助冷却风扇分开：前者负责热端冷端温度，后者负责挤出后熔丝快速固化。二者气流不能混流，否则模型冷却风扇吹到喷嘴会造成层间结合不良，热端散热风扇吸风不足又会引起堵头。

　　建模时需要特别关注装配关系，而不是只还原外观。风扇与壳体之间的螺钉、卡扣和减振空间要保留真实间隙；散热鳍片的壁厚、间距和气流方向决定了CFD分析是否有意义；加热块与喉管、喷嘴之间应采用螺纹同轴约束，线束出口应避免贴近高温表面。对三维结构工程师来说，这类模型的价值在于可直接用于干涉检查、安装板设计、风道优化和维护姿态验证。把热端放进完整运动机构后，还能进一步评估拖链弯曲半径、接插件位置、传感器探头安装以及防护罩距离。

　　总体来看，该热端套件不是孤立零件，而是一个集传热、送料、风冷、安装和维护于一体的功能模块。设计时需要在紧凑包络、散热效率、喷嘴可达性和运动干涉之间取得平衡；使用时则要根据材料、喷嘴口径、打印速度和冷却策略调整温度与风量。理解这些结构约束，才能在改造或设计3D打印机喷头时避免只看外观参数，而忽略热端长期稳定运行所依赖的温度分区、刚性定位和气流组织。
