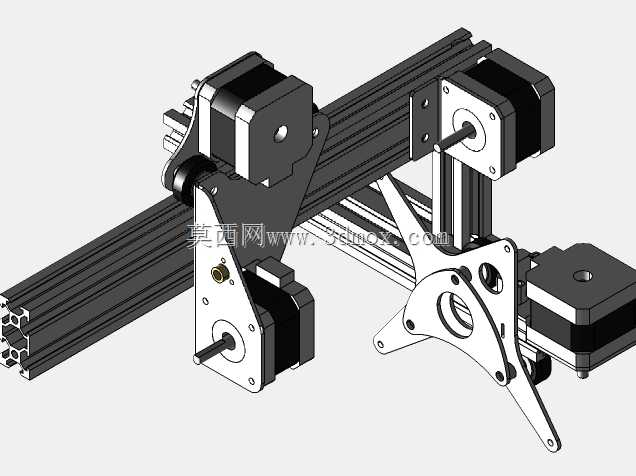

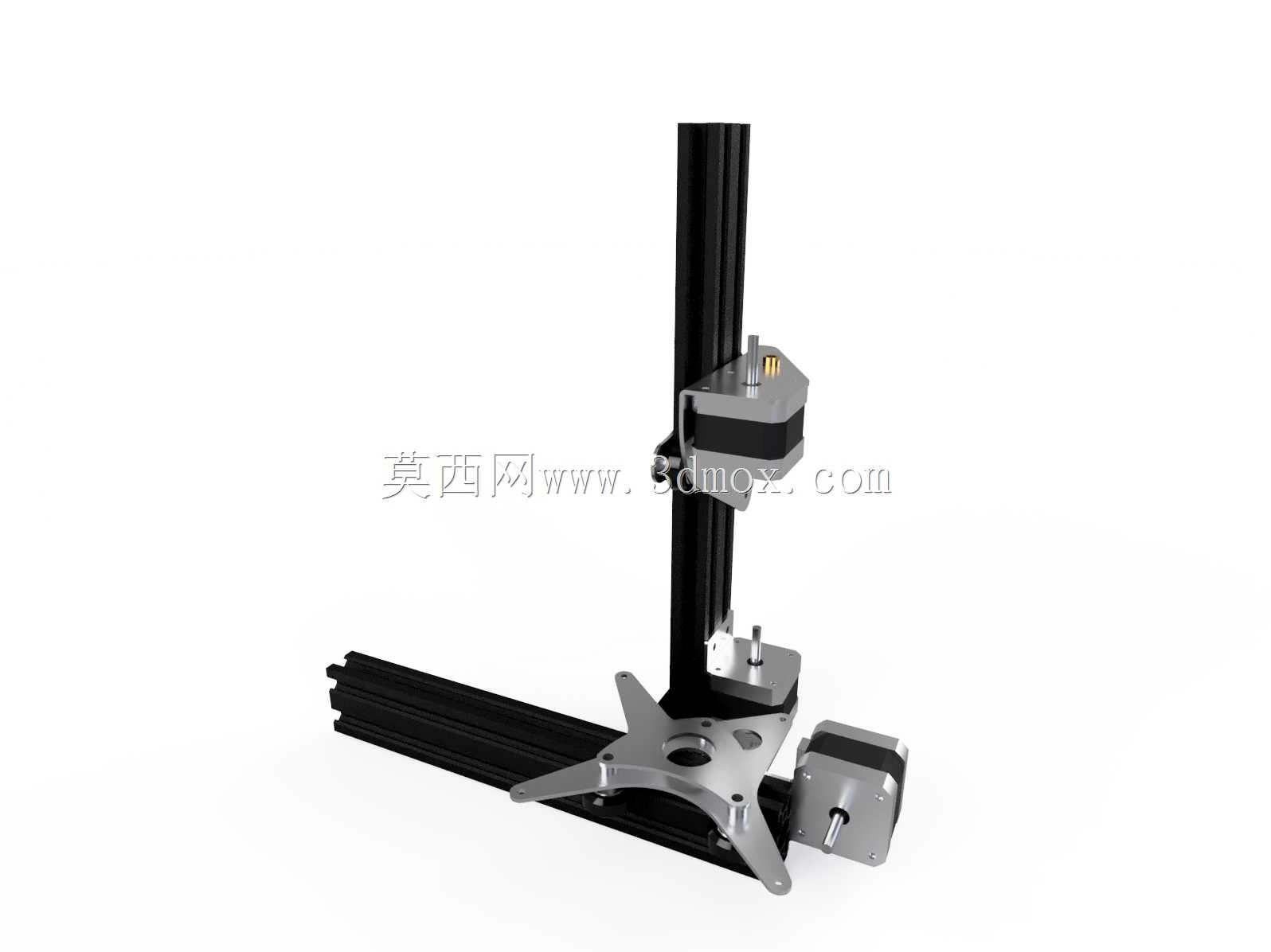

TronxyX1打印机改装钣金支撑框架

　　这套结构针对桌面级FDM设备的副车架替换需求开发，核心适配2mm厚度钣金零件的安装定位，可直接用于Tronxy X1系列机型的整机刚性升级，也可作为小型直角坐标运动平台的基础机架，迁移到教学实验台、点胶工位、小型检测工装等需要两轴直线运动的场景中。从实际装机逻辑看，原机底座与竖梁的连接长期受打印头往复加减速冲击，容易出现型材连接处微动、层纹错位等问题，该框架把分散的安装点整合到星形钣金转接件上，让竖梁的载荷直接传递到底部整根铝型材的宽面，而非依靠单颗螺丝的局部夹紧力，从受力路径上降低了连接松动的概率。

　　底部支撑件采用五辐星形布局，并非单纯为了减重：四个外伸支脚分别对应铝型材滑槽的锁紧位置，中心孔预留了主轴或工装的穿装空间，周边沉孔可直接固定步进电机、限位开关或走线座。竖梁选用标准20系列铝型材，侧面的滑动模组通过钣金转接块连接，转接块上同时加工了电机安装孔与惰轮张紧面，省去了额外叠加的连接垫块，减少了运动部件的悬臂长度。横向布置的步进电机直接贴装在底座型材端面，输出轴与传动带轮处于同一基准面，装配时不需要反复调整垫片来补偿同轴度误差。

　　设计过程中优先约束了安装边界：底部型材长度覆盖原机脚垫的全部支撑范围，不会超出原有设备的桌面占位；竖梁有效行程保留原机X1的打印高度区间，钣金件的折弯边避开同步带的运动环线，所有紧固件均采用型材滑槽内的T型螺母，外部不需要额外钻孔攻丝。对于改装用户而言，不需要切割原有型材，只需替换对应钣金件并重新张紧同步带即可完成装配；对于结构开发者，该框架的型材接口、电机孔位均遵循通用标准，可快速更换不同导程的丝杠、不同宽度的皮带，或是加装拖链、防尘罩等外围附件。

　　从工程实用性角度看，这类机架的价值在于把零散的运动部件整合为统一基准：底部平面决定了热床的安装水平度，竖梁直线度决定了Z轴运动的重复定位精度，两者通过钣金件的硬连接形成刚性整体，避免了多段型材拼接带来的累积误差。在小批量定制设备开发中，这类经过验证的框架结构可直接复用，只需在对应安装面更换末端执行器，就能快速衍生出激光雕刻、涂覆、拾取等不同功能的桌面工位，大幅缩短从方案到样机的迭代周期。装配时需注意钣金件与型材接触面的贴合度，锁紧螺丝应按对角顺序分步拧紧，避免局部应力导致型材轻微变形；滑动模组的预紧力需与电机扭矩匹配，过紧会增大运动阻力，过松则会在高速换向时出现间隙。
