无齿隙挠性联轴器JM20C结构设计

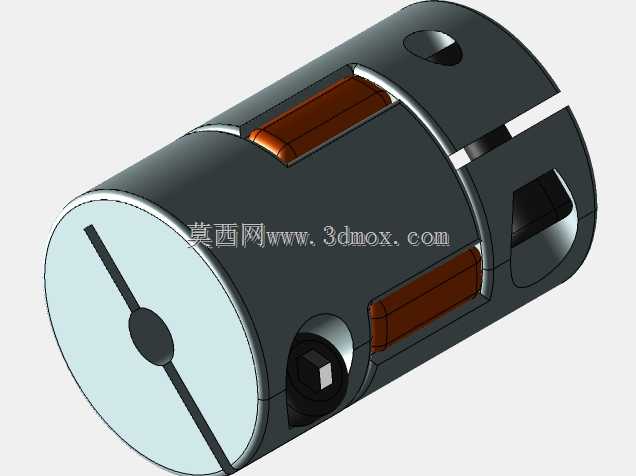

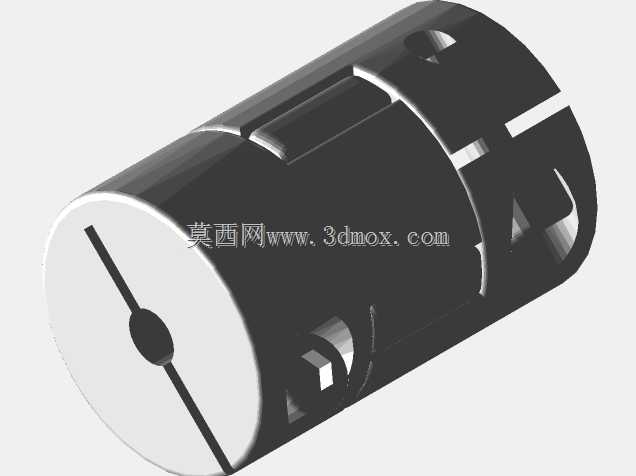

　　在精密传动链的轴系对接环节，挠性联轴器承担着补偿两轴相对偏移、缓冲减振并维持扭矩稳定传递的作用，这款无齿隙挠性联轴器JM20C的三维结构，正是围绕中小功率精密传动场景的安装与运行需求展开。从实际装机工况来看，这类构件常见于伺服进给机构、检测仪器传动端、小型自动化执行单元以及对回转同步性有要求的电子专用设备中；当电机输出轴与从动轴存在同轴度偏差、热膨胀位移或装配微量错位时，刚性连接会把附加弯矩直接传递到轴承和轴伸，长期运行容易造成轴承点蚀、轴颈疲劳甚至编码器信号波动，而挠性结构能够在不引入明显回程间隙的前提下吸收这些偏差。该模型呈现的是一体式圆柱主体布局，两端分别设置轴孔与锁紧部位，中部通过开槽形成可弹性变形的挠性区段，

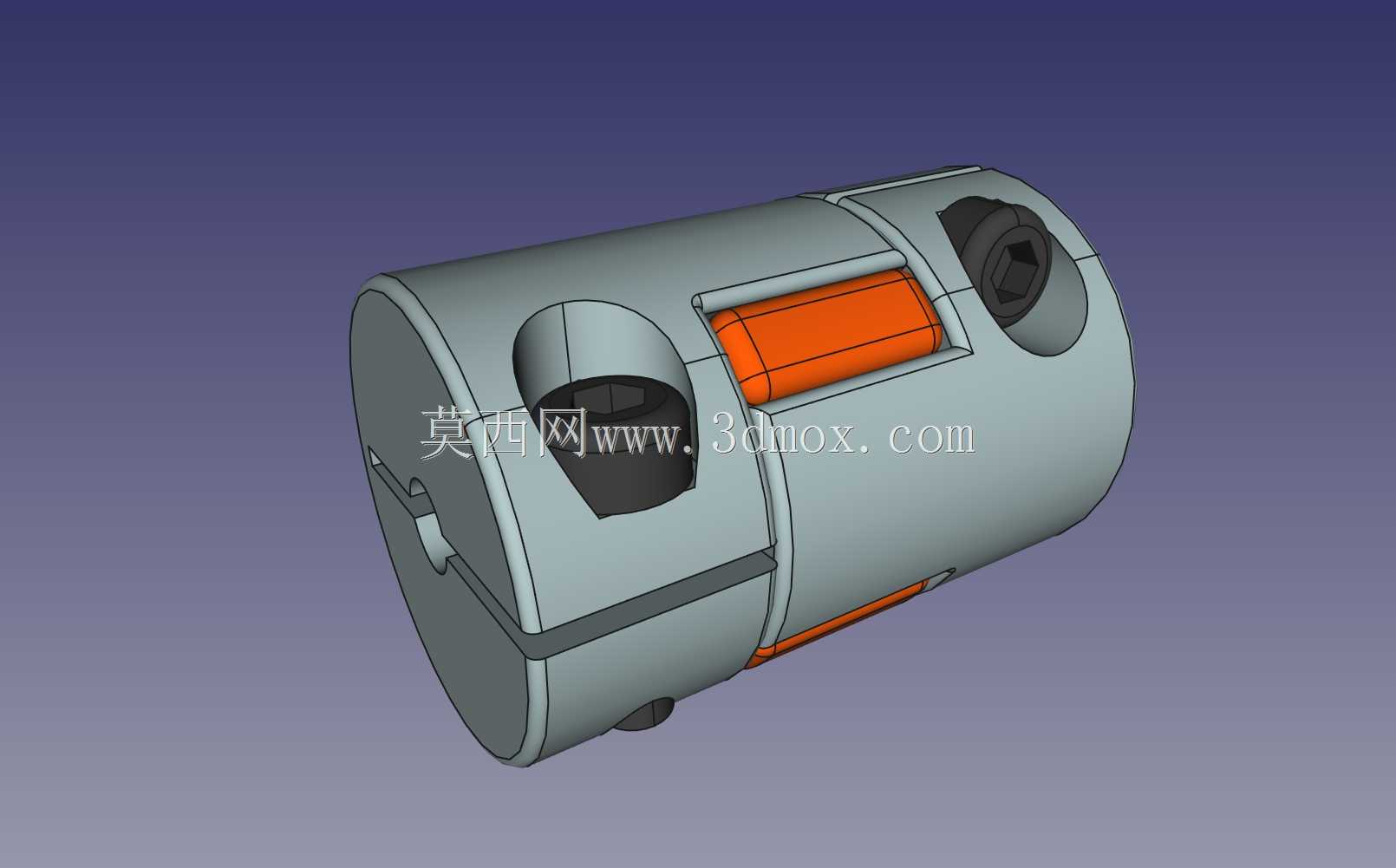

　　橙色高亮部分对应变形补偿区域，这种设计区别于带中间弹性体的拼接式联轴器，减少了额外接合面带来的装配累积误差。锁紧采用侧向紧定螺钉的方式，螺钉沉入本体侧面的沉孔内，既避免旋转时外凸件产生风阻和安全隐患，也能在狭小安装空间内完成操作；对于D20L30规格的轴孔边界，工程师在选型时可依据实际轴径、轴伸长度和传递扭矩对孔径进行适配调整，也可在本体长度方向根据安装距预留加宽余量，这也是参数化建模留给结构细化的空间。设计思路上，无齿隙是核心约束之一。普通键连接联轴器在正反转切换时容易因键侧间隙产生角向空程，而该结构依靠抱紧轴面实现扭矩传递，配合挠性梁的弹性变形，可在正反向频繁启停的工况下保持较高的回转重复精度。建模时需要重点控制几处尺寸关系：

　　两端轴孔的同轴度基准、开槽的宽度与壁厚、螺钉孔与轴孔的相贯位置，以及挠性区段的有效长度。开槽过深会削弱扭转刚度，导致动态响应滞后；开槽过浅则补偿能力不足，无法吸收允许范围内的径向、角向偏差。因此在三维结构中，变形区的截面形状需要经过反复校核，使联轴器在额定扭矩下既有足够的弹性，又不发生屈服。外形尺寸与安装边界方面，圆柱外圆决定了所需的最小径向包络空间，两端面间距对应轴系之间的安装距离；侧面紧定螺钉的操作空间必须纳入装配校核，不能在装机后被机架、护罩或相邻管线遮挡。若用于高速回转场景，还应对外圆和端面进行对称性控制，避免因质量分布不均引起振动。该结构没有外露的复杂齿面或可拆卸中间件，

　　日常维护中只需关注锁紧螺钉的预紧状态和挠性槽是否出现疲劳裂纹；在洁净度要求较高的仪器内部，这种简洁外形也减少了油污和粉尘积聚的死角。从传动特性看，它更适合中小扭矩、较高转速且对偏移补偿有要求的轴系，而不适合重载冲击或大扭矩主轴传动；选型时需要结合计算扭矩、最高转速、允许偏差量和轴孔配合公差综合判断。三维模型完整表达了本体、开槽、紧定螺钉及沉孔的空间关系，可直接用于干涉检查、安装模拟和工程图生成，也能作为同系列联轴器参数化变型的基础。在具体设计落地时，还应根据所选材料的弹性模量、屈服强度和疲劳极限修正开槽尺寸，并通过动平衡、扭转刚度和偏移补偿试验验证结构是否满足设备长期运行要求。
