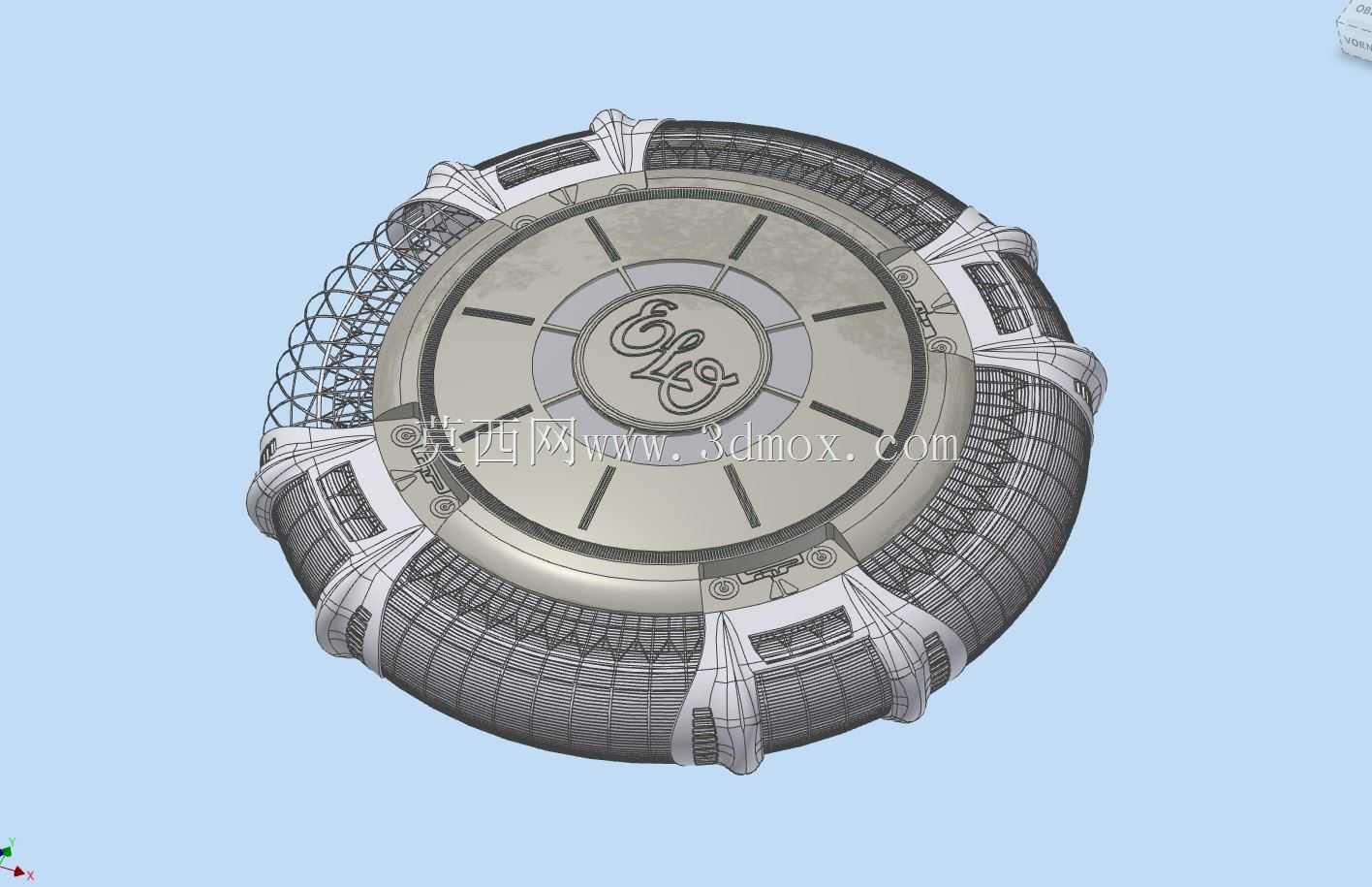

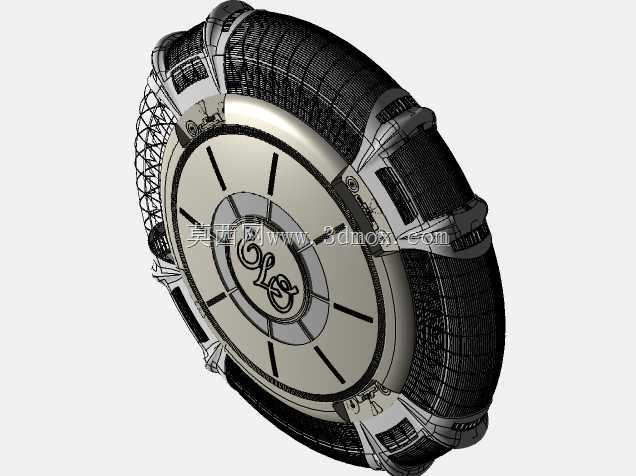

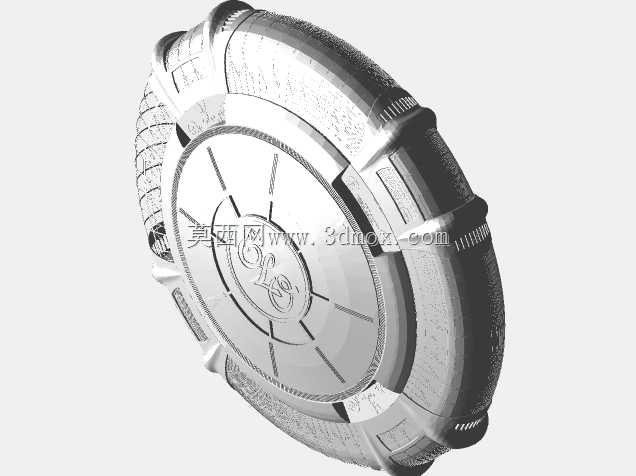

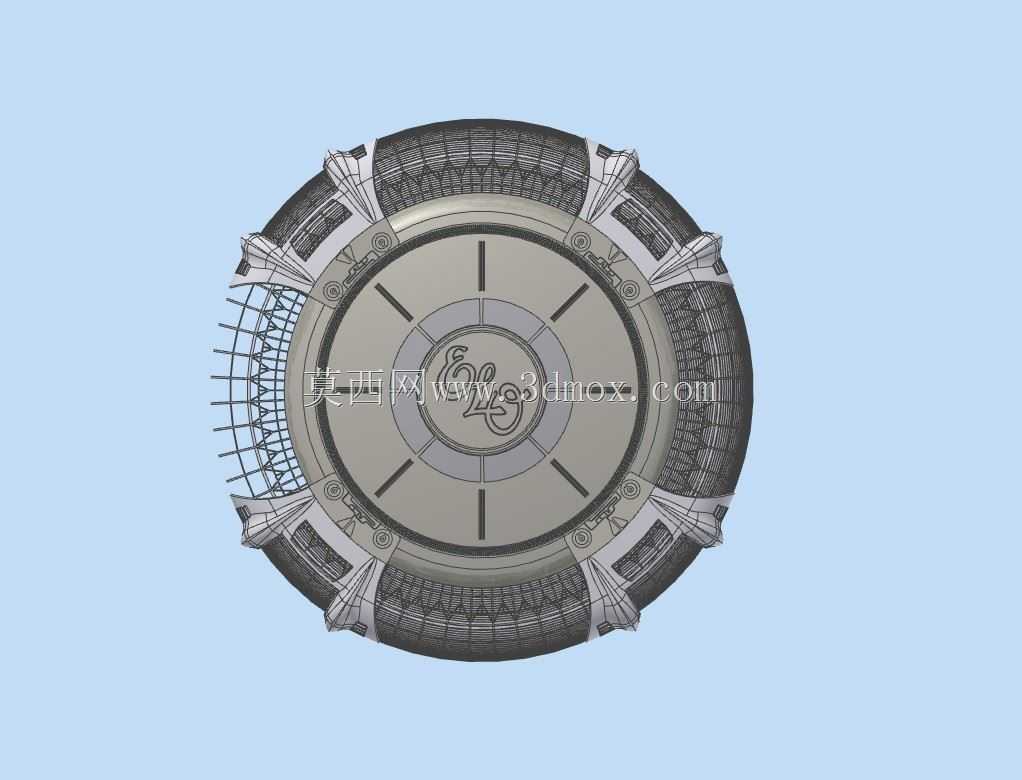

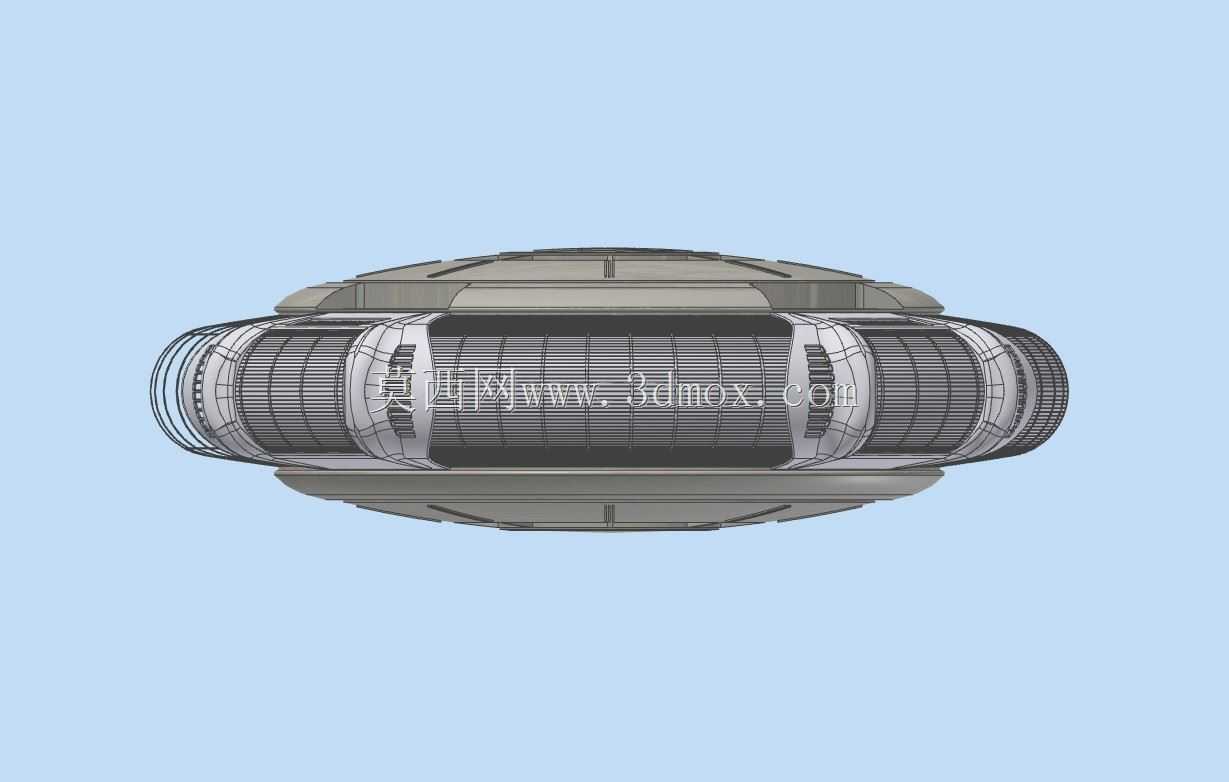

该结构以经典碟形飞行器为原型展开创意化结构设计,整体采用中心对称的回转式布局,所有特征围绕中心轴线均匀分布,这种布局在概念载具设计中能够天然适配多向姿态调整的需求,无需额外设计复杂的转向配重结构。从实际结构拆分来看,中心区域为核心承载舱段,表面设置环形标识凹槽与放射状分隔筋,既承担视觉聚焦的造型作用,也可作为内部元器件安装的定位基准,放射筋的走向与中心轴线形成固定夹角,在建模阶段可通过圆周阵列快速完成全周特征布置,同时保证各安装位的受力一致性。外围碟形壳体采用分层式结构设计,内层为网格状支撑骨架,外层覆盖流线型曲面蒙皮,骨架与蒙皮之间预留均匀间隙,该间隙在实际工程应用中可用于布置动力管线、传感元件或者散热流道,
网格骨架采用交叉杆件结构,在保证整体刚性的前提下大幅降低结构自重,这种轻量化设计思路与小型无人飞行器、低空探测设备的结构设计逻辑完全相通。碟体边缘均匀布置多组凸起的连接支座,支座位置与内层网格骨架的节点一一对应,确保外部载荷能够直接传递至主承力结构,避免蒙皮出现局部应力集中,支座表面预留的安装平面可用于加装动力推进单元、信号收发装置或者外部载荷挂架,适配不同的功能拓展需求。从安装边界来看,整体结构的最大外轮廓为标准圆形,所有凸起特征均未超出碟体最大回转直径,在进行装配或者收纳时,可直接以该外圆作为定位基准,无需预留额外的侧向避让空间。中心舱段的上下表面均设置平整安装面,可直接对接支架类工装完成整体固定,
也可在上下表面加装功能舱段实现结构拓展。在曲面建模过程中,碟体的弧面过渡采用连续曲率设计,从中心平面到边缘收窄段的曲面无明显折角,这种处理方式不仅能够降低概念载具在流体环境中的运行阻力,也能减少后续3D打印或者数控加工过程中的支撑用量,提升成型效率。边缘的连接支座采用一体化曲面过渡,与碟体蒙皮之间无尖锐棱角,避免应力集中导致的结构断裂风险。内层网格骨架的杆件截面采用等宽设计,在阵列过程中可保持统一的截面参数,无需针对不同位置进行单独调整,降低建模与后续加工的参数管控难度。该结构的设计思路可延伸至多个工业场景,比如低空环境监测设备的外壳设计,可利用碟形布局的对称性实现多方向传感器的无遮挡布置;也可作为主题展馆的互动展示装置,
中心舱段可集成显示与交互模块,外围支座加装灯光组件实现动态展示效果;在影视道具制作领域,该结构的分块式设计便于拆分打印与运输,现场可通过支座位置的定位结构快速完成拼装。结构细节上,中心标识区域的凹槽采用等深设计,可直接嵌入标识铭牌或者透光面板,无需后续二次加工;放射状分隔筋的高度略低于中心舱段表面,形成自然的层级落差,既提升造型层次感,也可作为线缆排布的走线槽使用。碟体侧面的环形分段结构将整体壳体划分为多个独立单元,每个单元均可单独拆卸维护,在实际应用中可针对不同单元加装不同功能组件,维护时无需拆解整个碟体,大幅提升后期维护效率。从受力特性分析,中心对称布局使得结构在承受周向载荷时各部位变形量均匀,不会出现单侧偏载导致的形变过大问题,网格骨架的交叉节点形成多个三角形稳定结构,进一步提升整体抗扭刚性,即使在边缘支座位置施加局部载荷,载荷也能通过骨架杆件快速分散至整个碟体,避免局部结构损坏。
- 上一篇:三棱镜分光折射效果演示造型
- 下一篇:无齿隙挠性联轴器JM20C结构设计
- 全部评论(0)
- 模板大小: 63.59 MB
- 售价:5金币
- 下载次数: 71
- 系统要求: Autodesk Inventor,STL,Rendering
- 软件分类: 通用机械零部件
