车床主轴连接法兰背板结构设计

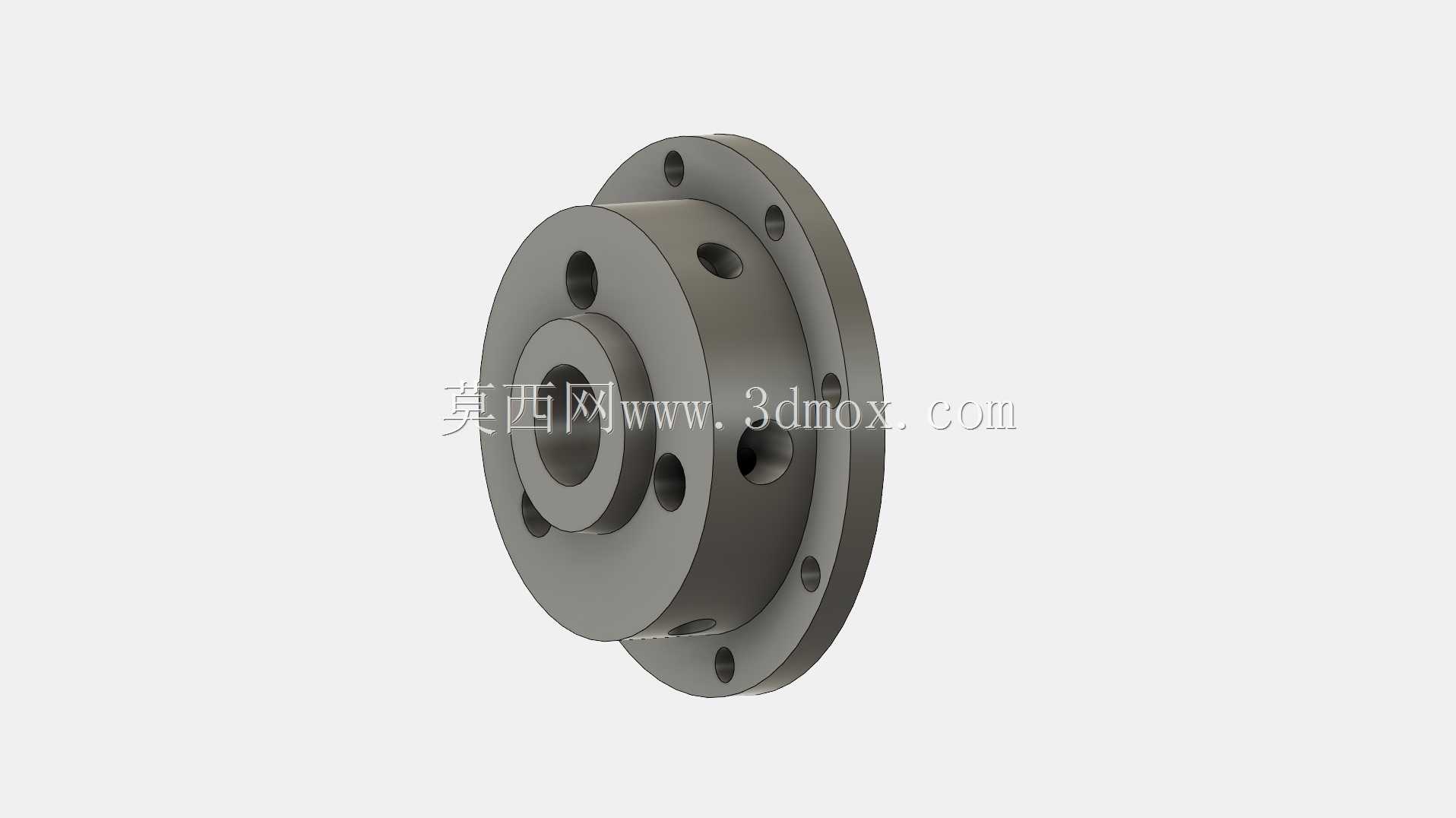

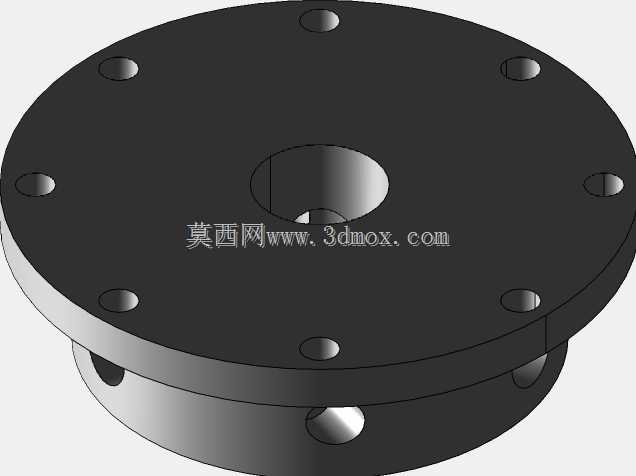

　　这款法兰式背板主要用于普通卧式车床主轴前端的工装转接场景，在实际产线中常承担卡盘、夹具与主轴输出端之间的定位连接作用，也可作为专用工装的过渡基座，适配小批量多品种的轴类、盘类零件装夹需求。从结构上看，零件采用双层同轴圆盘的整体布局，大直径法兰盘分布多个轴向安装孔，用于和主轴端面或机床接盘实现周向固定；内侧凸起的圆柱止口与主轴定位面形成小间隙配合，保证回转过程中的同轴度，避免装夹后工件出现径向跳动。设计阶段优先考虑了受力传递路径：切削扭矩从夹具传入背板后，通过端面摩擦力与螺栓预紧力共同传递至主轴，因此法兰盘厚度、螺栓孔分布圆直径都经过匹配，既控制整体重量，又保证在断续切削工况下不会出现连接面滑移。内侧端面上预留的多个径向螺纹孔，

　　可用于安装定位销、调整块或者锁紧附件，方便现场根据不同夹具做适配改造，无需在主机主轴上额外加工，降低对原厂主轴的改动风险。外形尺寸方面，大法兰外径覆盖常见轻型车床的主轴端接盘范围，凸起止口的长度控制在定位所需的最小接触长度，避免过度伸入主轴内部干涉拉杆、顶针等内置部件；所有安装孔的位置度在建模时按回转件工装常用公差设定，孔边做了细小倒角，既去除加工毛刺，也能引导螺栓顺畅装入。从三维建模逻辑来看，先以主轴回转中心为基准建立主轴线，绘制法兰外圆与止口的旋转截面生成基体，再按圆周阵列生成安装孔与螺纹孔，最后对配合面、孔口做倒角与圆角处理。这种建模顺序能保证所有几何特征围绕同一基准关联，后续如果适配不同规格主轴，只需修改阵列数量、

　　止口直径与法兰厚度参数即可快速衍生变体，减少重复建模工作量。实际使用中，该背板还可作为传感器安装支架的载体，在不破坏原有主轴结构的前提下，为转速、振动检测元件提供平整的安装基准，这也是盘类转接件在设备改造中常见的延伸用途。零件的各端面均与主轴线保持垂直，建模时对配合面的平面度做了几何约束，能够保证夹具安装后与主轴轴线的垂直度，减少装夹误差累积。整体结构没有复杂曲面或异形腔体，采用常规车削与钻削即可完成加工，材料多选用中碳钢并经调质处理，在保证刚性的同时控制制造成本。对于设备维护人员而言，这种标准化转接背板能够快速替换磨损的原厂接盘，缩短停机时间；对于结构设计人员而言，其同轴布局、孔系阵列与止口定位的组合，也是盘类回转连接件的典型设计参考，可迁移到分度盘、磨床法兰、检测工装等类似场景中。
