德意志联邦鹰徽平面轮廓激光切割造型

　　该造型以德意志联邦鹰的侧身展翼姿态为基础，采用单平面轮廓表达方式，整体由连续封闭曲线构成，没有复杂曲面、加强筋或装配关系，更适合作为二维钣金下料、激光切割、水刀切割、铣削雕刻和印刷制版的基础图形。图形重点不在机械传动，而在轮廓识别度与工艺可制造性，因此建模时需要把注意力放在线条光顺、尖角处理、窄缝宽度和内外边界闭合上。

　　从实际使用看，这类轮廓件常出现在设备铭牌、机柜装饰面板、展示墙标识、工艺礼品、金属挂件、主题标牌和定制化钣金外饰中。若用于薄板切割，材料可选不锈钢板、铝板、冷轧钢板、铜板或亚克力；若用于印刷，则可直接导入矢量排版软件，作为丝印、UV打印或雕刻路径的参考。它不是承受载荷的功能结构件，但在安装时仍需考虑板面平整度、固定孔位、边缘毛刺和后续表面处理。

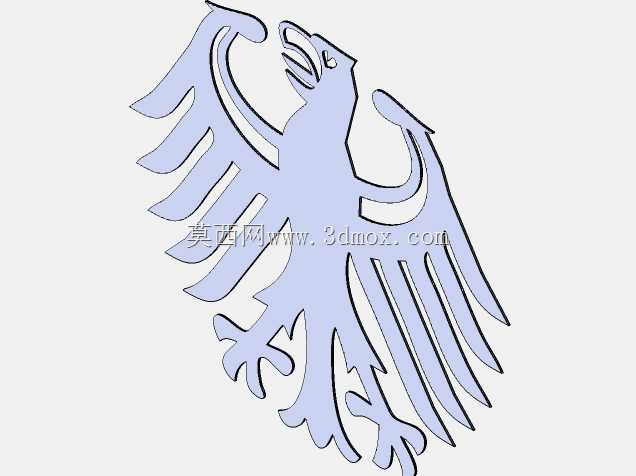

　　设计思路上，鹰头朝向一侧，喙部微张，颈部与身体形成明显的S形转折。翅膀由多根平行舒展的羽片组成，羽片之间保留狭长间隙，这些间隙在视觉上形成层次，也直接决定切割工艺的最小缝宽。尾部向下收束，爪部位于身体下方，左右两爪以简化折线表现抓握姿态。整个图形强调剪影效果，因此不需要内部纹理，所有识别信息都依赖外轮廓和镂空边界。

　　在轮廓处理中，最容易出问题的是羽片根部和爪趾间隙。若间隙过窄，激光切割热影响区可能导致细小熔渣残留，铣削时也容易断刀；若间隙过宽，则会削弱纹章原有锐利感。工程化处理时应根据板厚和材料统一检查最小窄缝，通常不建议让细长槽宽小于实际切割束径或刀具直径的工艺下限。尖角位置可保留视觉尖角，但路径输出时要考虑拐角补偿，避免尖角烧蚀或过切。

　　外形边界方面，该图形为竖向构图，最高点位于翅膀前缘，最低点位于尾羽和爪部下缘，最宽处集中在展开的翅膀中段。实际下料前应按目标产品尺寸统一缩放，不能只看屏幕比例。若作为独立挂件，需要在顶部或两侧预留悬挂孔；若作为面板嵌件，应给出外轮廓补偿量，使切割件能够嵌入预留槽口；若采用螺钉固定，则孔位应避开最窄的羽片区域，优先布置在身体、翅膀根部等实体宽度较大的位置。

　　从建模质量看，平面轮廓件的核心是草图全约束、曲线无自交、端点无重叠、封闭区域可正常填充。输出到加工环节前，还应检查重复线段、微小碎线和开口轮廓，这些问题在CAM软件中可能造成跳刀、重复切割或无法生成刀路。对于需要折弯或焊接的场景，该模型本身不提供折弯边，若要做成盒体或立体徽章，应在平面轮廓基础上另行增加法兰边、背衬板或焊接凸耳。

　　表面处理可根据安装环境选择。室内装饰件可采用拉丝、阳极氧化、喷塑或烤漆；户外标识则应优先考虑耐腐蚀板材和耐候涂层。由于图形存在多处细长羽片，搬运和清洗时要避免侧向受力，防止窄条变形。若用于高速铣削，薄板装夹应采用垫板和真空吸附或双面胶固定，以减少振纹；若用于激光切割，则应合理设置引线位置，尽量把穿孔点放在非视觉关键边上。

　　这类模型的价值在于把纹章图形转化为可直接用于工艺制造的几何边界。结构工程师在使用时不必把它当成复杂机构，而应把它当作一个需要满足最小工艺尺寸、安装边界和表面质量要求的平面零件来处理。只要轮廓闭合、比例协调、窄缝可加工、固定点布置合理，它就能在装饰钣金、标识制作和个性化加工场景中稳定使用。
