阶梯式金属吊带承载构件

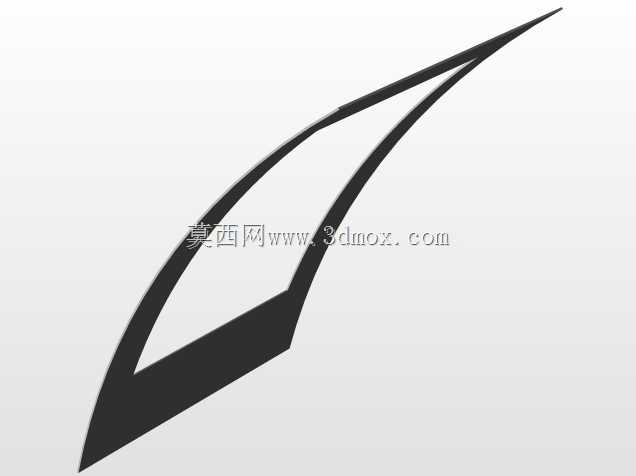

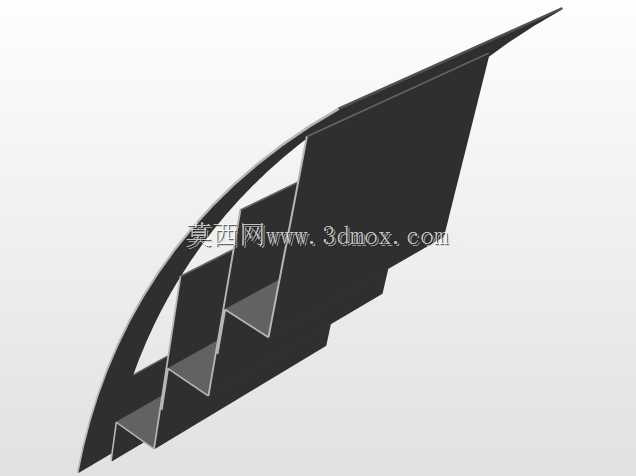

　　该构件属于薄型金属承载吊带，整体采用阶梯递进式轮廓，一端收窄形成尖端，另一端通过圆弧过渡形成连续受力边界，适合在空间受限的设备内部完成牵拉、承托或限位安装。从结构形态看，板片并非等宽平直设计，而是沿长度方向逐级抬升，形成多个台阶面，这种处理能够在不显著增加整体厚度的前提下，改变局部抗弯截面，使载荷在台阶转折处重新分配，避免单一平直薄板在长期受力后出现明显翘曲。圆弧边与直边的组合也兼顾了两方面需求：外侧弧线可绕开相邻部件的回转或装配区域，内侧阶梯面则为被承托对象提供明确的定位边界。

　　在实际设备布局中，这类吊带常用于仪器仪表、小型传感装置或轻量化机电组件的内部连接。它不像起重吊带那样承担大吨位载荷，而是更强调在紧凑腔体内建立稳定的传力路径。例如，当某个功能模块需要悬置在壳体侧壁与主体框架之间时，平直支架往往会占用过多垂向空间，而该阶梯式吊带可以顺着周边零件的外形逐层退让，把安装点布置在更合适的位置。尖端部分适合插入狭窄缝隙或与小型压块配合，圆弧段则能够分散孔位附近的应力集中，减少紧固件附近的局部撕裂风险。

　　设计这类构件时，首先要确认的是安装边界而非单纯外形。板片的展开长度决定了两端连接点的最大跨距，阶梯高度则直接影响它与下方元件之间的安全间隙。若台阶落差过大，虽然避让能力增强，但弯折区域的截面突变会更明显，受载后容易在转折线附近产生疲劳纹；若落差过小，又无法形成足够的避让空间。因此，建模时需要把相邻零部件的包络体一并纳入装配校核，重点检查吊带在紧固状态下是否与线束、接插件或壳体筋位发生干涉。

　　从受力角度看，该件更适合承受沿板面方向的拉力以及小范围的法向支撑力，不宜作为主要抗弯梁使用。若设备运行中存在持续振动，紧固件预紧力必须与板片厚度匹配，过紧会使圆弧边缘产生局部压陷，过松则会让阶梯面在交变载荷下发生微动磨损。对于需要绝缘或防异响的场合，可在金属吊带与被连接件之间增加薄垫片，但垫片不能改变原有定位面，否则台阶提供的限位作用会被削弱。

　　外形建模应优先保证轮廓连续性与折弯一致性。圆弧段与各阶梯直线段之间需要平滑相切，转折处不得出现多余尖角，因为尖角在钣金加工和后续热处理过程中都容易成为裂纹起始点。板厚方向的侧壁应保持垂直，端部安装区域要预留足够的平整接触面，使螺栓或铆钉压紧后载荷均匀扩散。若采用冲压方式生产，还需注意阶梯展开后的材料流动，避免局部拉伸过度导致厚度减薄超差。

　　安装方式上，该吊带可通过端部孔位与机架连接，也可利用尖端插入预设槽口后再由侧面固定。前者便于拆装调整，后者定位更直接，但对槽口位置精度要求较高。现场装配时，应先让吊带处于自由状态贴合各定位面，再逐步拧紧紧固件；如果强行拉扯板片使其对齐孔位，会在装配后形成持续内应力，长期使用后可能出现位置漂移。对于需要重复维护的设备，建议在阶梯支撑面保留可见的磨损检查区域，以便在检修时快速判断吊带是否发生塑性变形。

　　该结构的价值在于用较少材料实现避让、承载和定位三重作用。它没有复杂的加强筋，也不需要焊接拼合，依靠单片金属的轮廓变化即可适应不规则内部空间。对于结构设计人员而言，建模重点不是追求外观曲面复杂度，而是准确表达台阶高度、圆弧半径、板厚以及端部安装面之间的关系；对于设备选型人员而言，则应结合实际跨距、载荷方向和周边间隙判断其适用性，而不是仅凭平面轮廓进行替换。
