KDE4215XF无刷动力马达内部结构

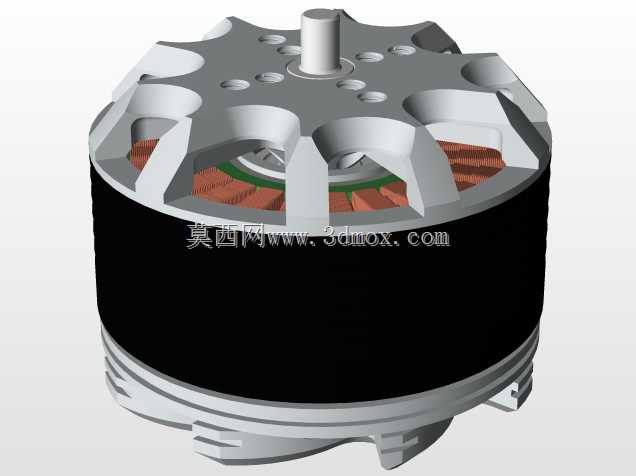

　　该模型呈现的是一款面向多旋翼飞行平台的外转子无刷动力部件，主体采用盘式短筒结构，重点还原了上端盖、中心轴、定子铁芯、绕组、外转子磁轭、散热筋以及出线部位的空间关系。与普通内转子马达相比，这类结构把永磁体布置在随螺旋桨旋转的外壳内侧，定子固定在中心基座上，能够在较小轴向高度内获得较大扭矩输出，适合对重量、悬停效率和载荷能力都较敏感的旋翼设备。

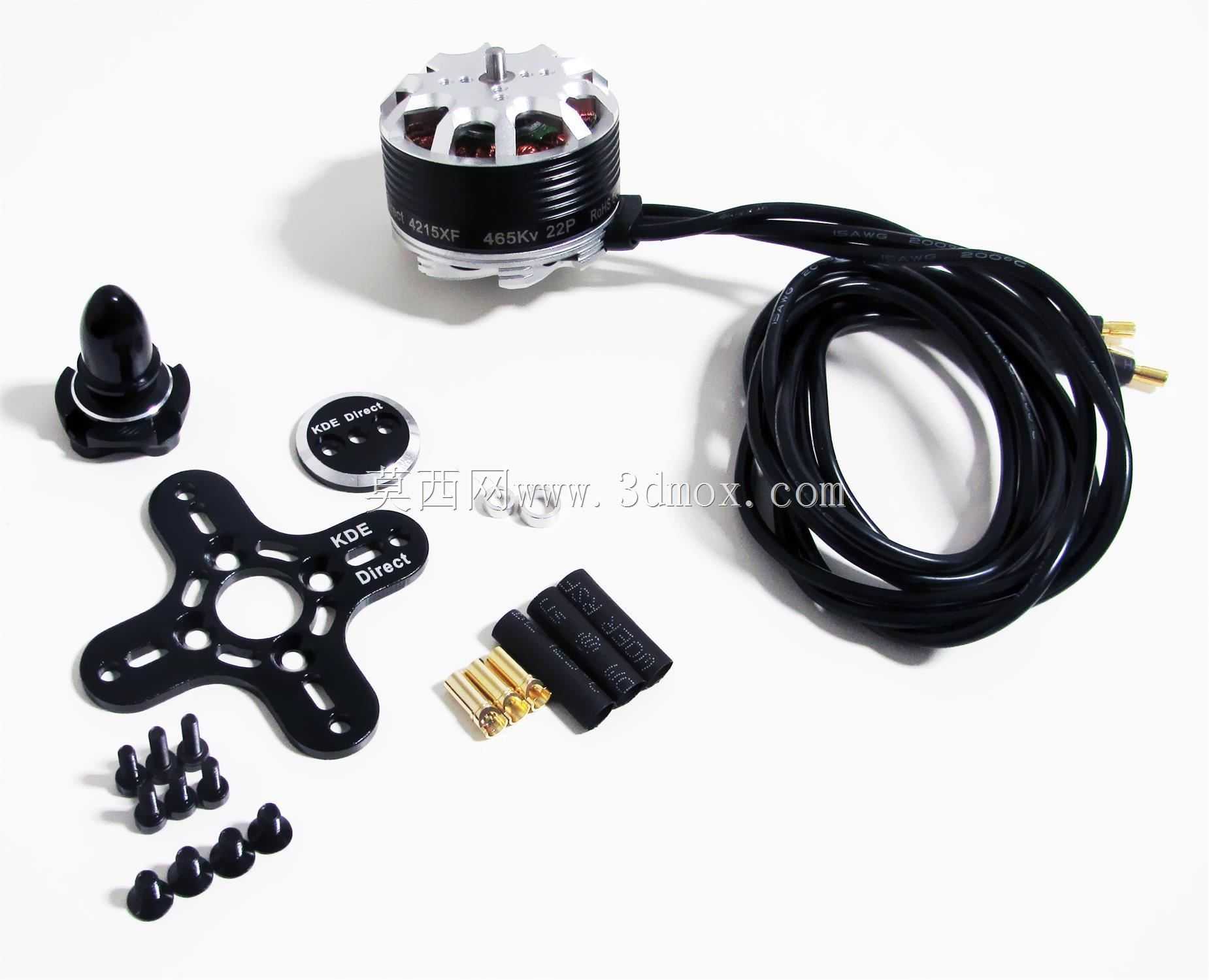

　　从实际使用看，这类部件通常安装在机臂末端，上端面承担螺旋桨安装任务，侧面或底部通过螺钉与机臂电机座连接。模型中上端盖预留的多个孔位对应桨座和紧固件定位，中心凸轴用于保证旋转件同轴度，底部出线区域则为三相动力线留出弯曲和固定空间。设计时不能只看外形直径，还要同时校核桨座压紧面、螺钉分布圆、轴伸长度、线缆走向以及与电调的安装距离，否则在整机布置中容易出现桨夹干涉、线缆磨损或散热不畅等问题。

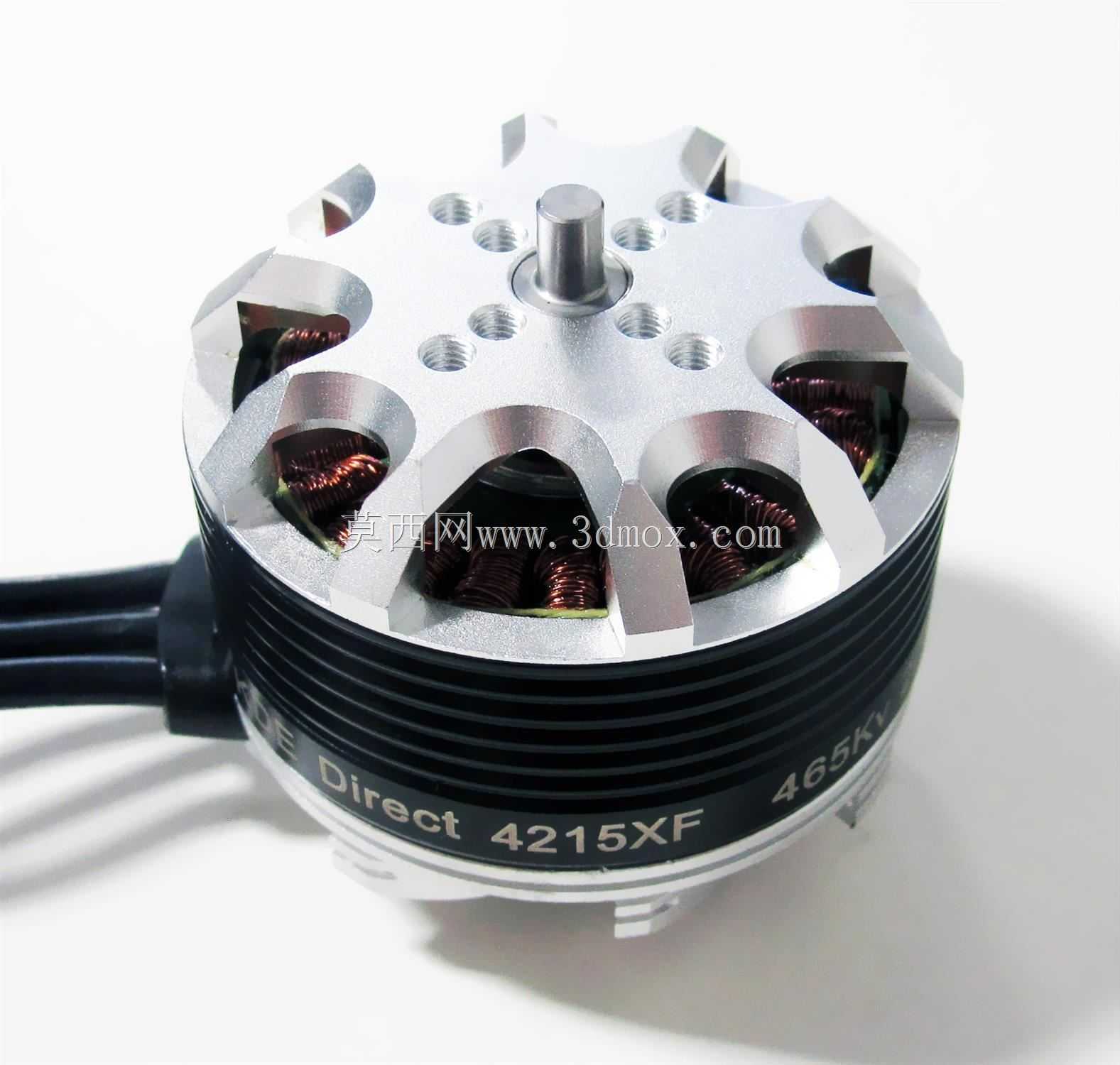

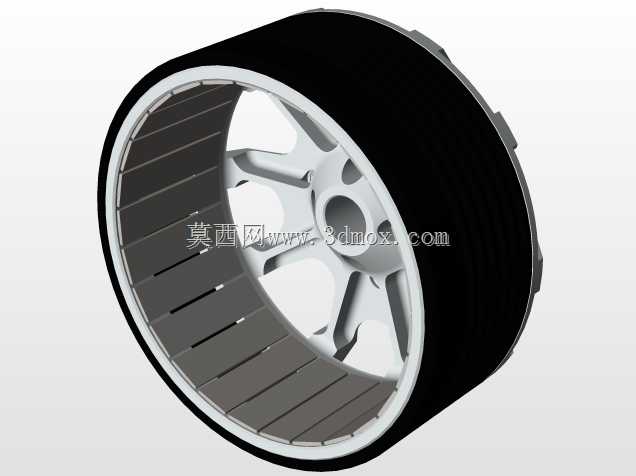

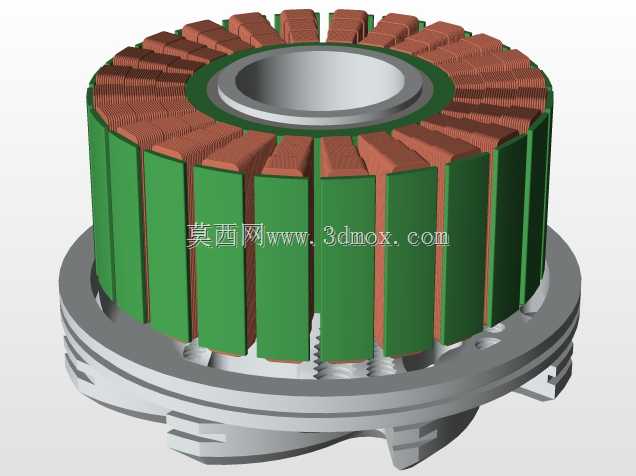

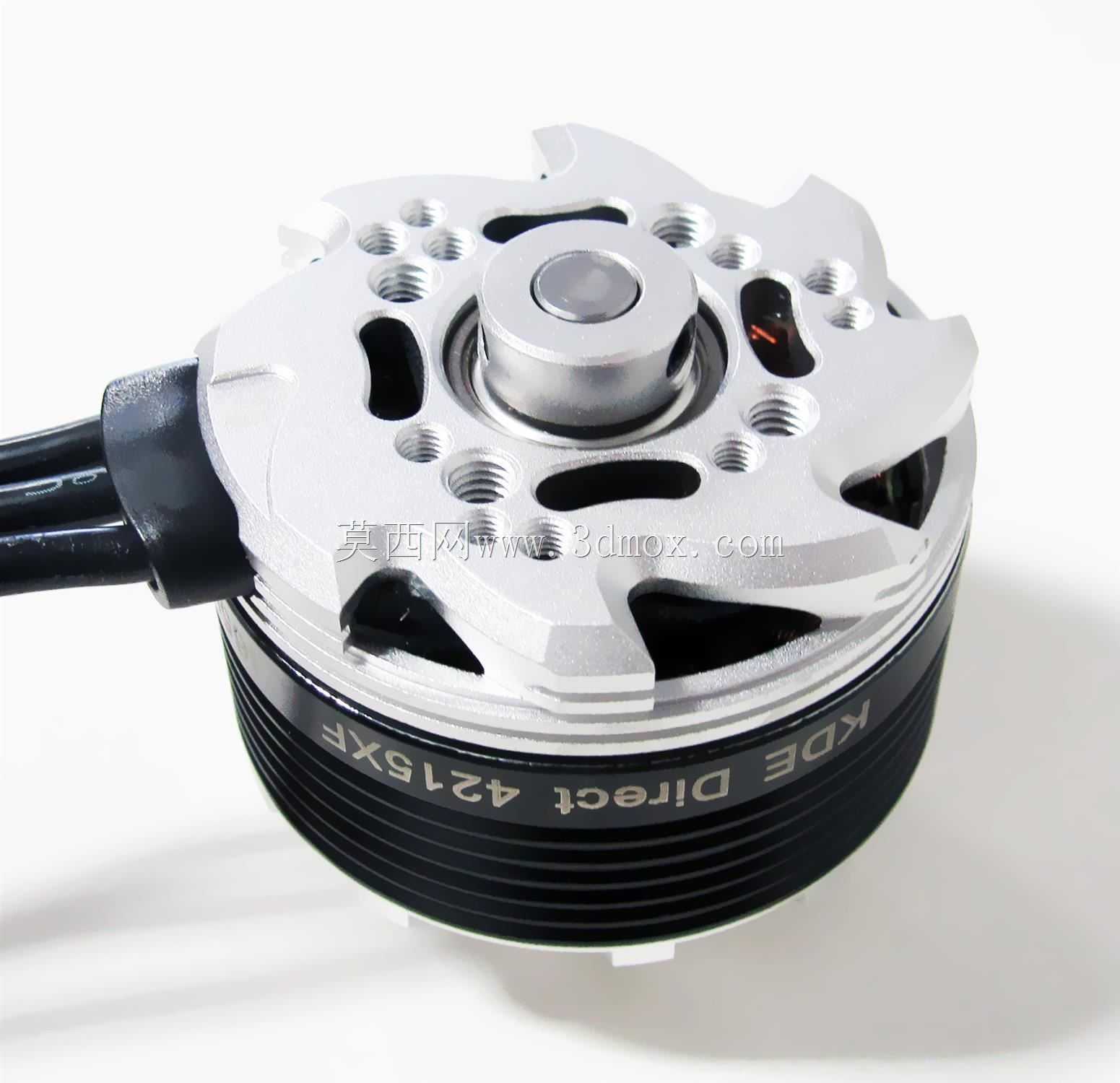

　　结构表达上，绕组部分没有被简化成单一实体，而是保留了线圈在定子齿上的分布状态，这对理解槽满率、端部高度和磁路布置很有帮助。外转子外壳外侧的密集环筋并非装饰特征，其作用是在旋转过程中增加换热面积，配合端盖开孔形成空气流动，降低持续大负载下的温升。上端盖的镂空窗口既减轻旋转件质量，也让定子和绕组区域能够直接接触外部气流，同时为观察内部装配关系提供了可视窗口。

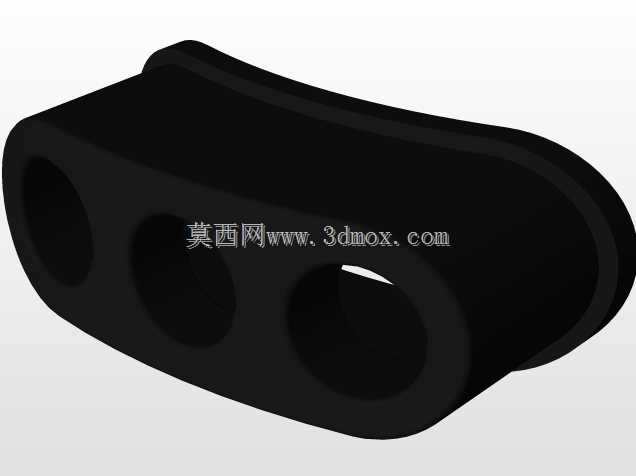

　　在工程选型阶段，这类盘式马达的边界条件需要结合机架尺寸一起判断。外径决定了它与相邻机臂、折叠机构和桨叶之间的最小安全距离；轴向高度影响重心高度和起落架高度；底部安装孔距决定电机座孔板的开孔方案；出线方向则关系到机臂内部走线或外部线束固定方式。若把该模型用于机架设计，可以直接把上端面作为螺旋桨旋转基准面，把底部安装面作为承力贴合面，再围绕三相线建立线束包络，避免后续装配时出现硬折弯。

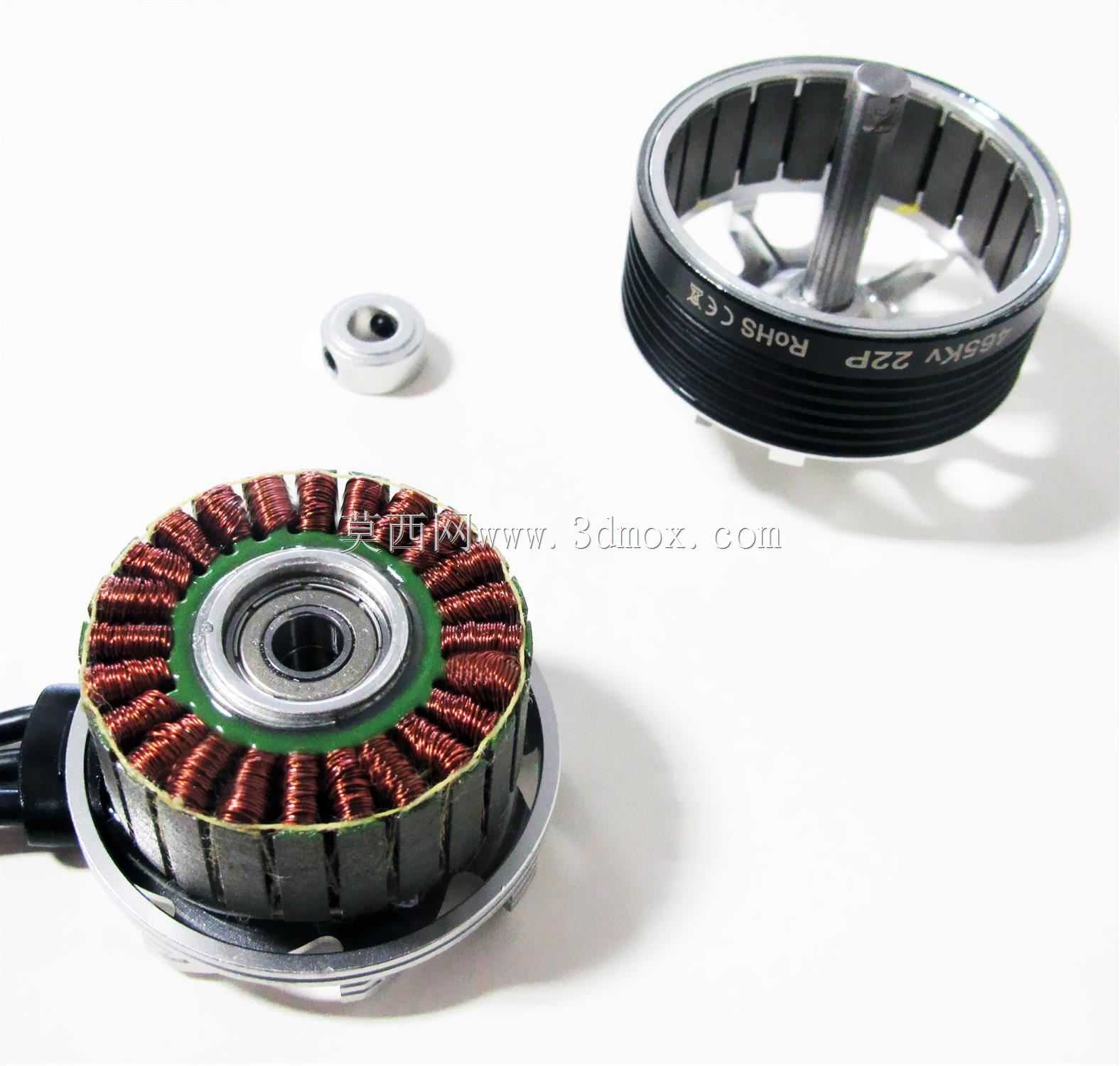

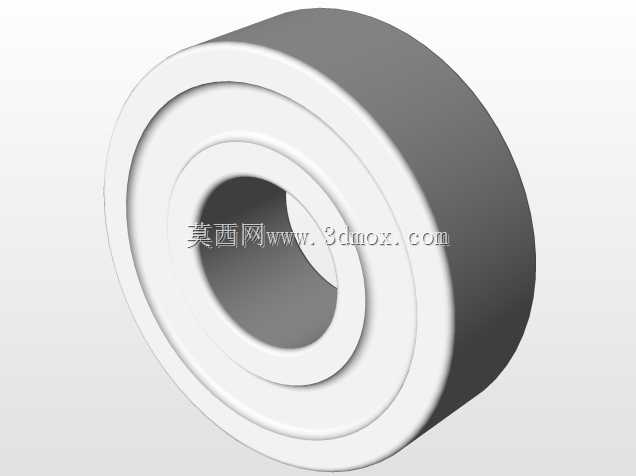

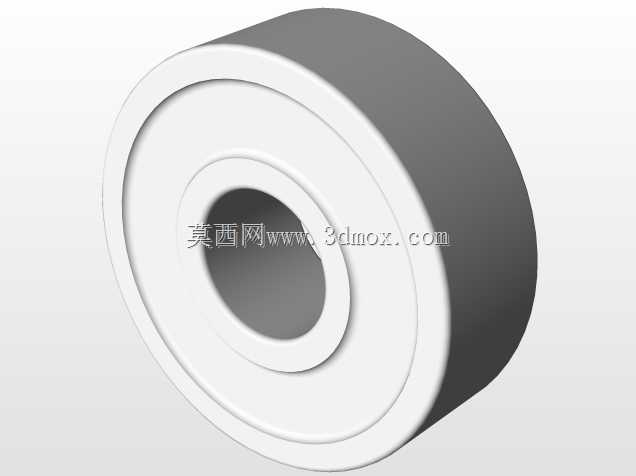

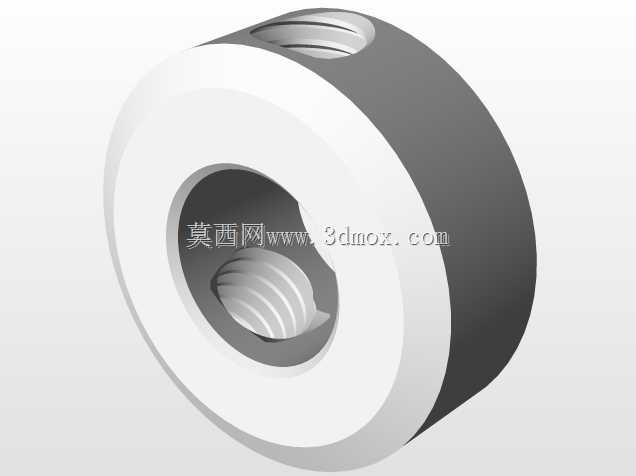

　　模型对内部零件的改造表达，使它不只是外观展示件。定子叠片、绕组端部、转子壳体和中心轴之间的层级关系清晰可见，能够用于讲解外转子无刷动力件的装配顺序：先将定子固定于安装座，再把转子连同轴承套装到中心轴上，最后完成上端盖和桨座定位。对于结构设计人员来说，这种层级关系有助于判断轴承支撑跨距、转子壳体壁厚以及磁钢与定子之间的径向间隙是否合理。

　　该类部件常见于需要长时间悬停或携带任务载荷的旋翼平台，动力输出特性偏向中低转速大扭矩。实际运行中，螺旋桨产生的拉力通过桨座、上端盖、转子壳体、轴承和中心轴传递到固定端，因此模型中各承力面的贴合关系值得关注。上端盖与转子壳体之间的连接区域、底部定子安装面以及中心轴支撑位置，都是振动和载荷传递的关键路径。在做整机振动分析或电机座强度校核时，这些区域应作为约束和载荷施加的重要参考。

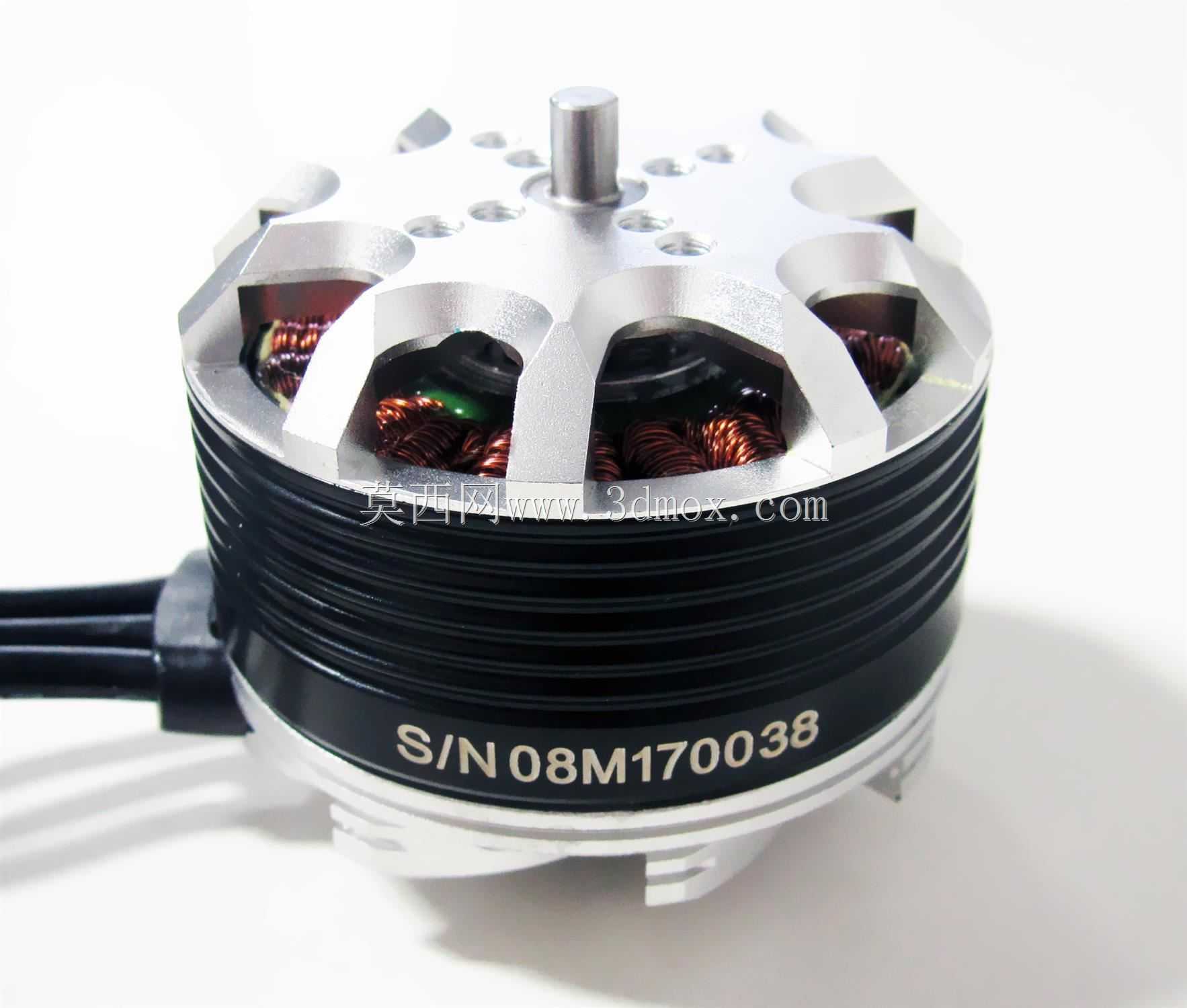

　　外形处理上，金属端盖与黑色散热筒体形成明显分区，既反映了真实零件的材料差异，也便于在三维环境中区分加工面、散热面和旋转外表面。端盖上的开孔、沉台和螺钉位置都具有装配意义，不是单纯的视觉纹理。绕组端部裸露部分则提示设计者在追求轻量化开窗结构时，必须兼顾异物侵入、漆包线防护和气流组织之间的平衡。

　　若将其用于教学或方案评审，该模型可以支持多方面讨论：一是盘式外转子结构为何适合旋翼类负载；二是端盖开窗与散热筋如何共同改善热环境；三是安装孔、轴伸和出线位置如何约束机架设计；四是内部定子、绕组、转子和轴承的装配层级如何影响维护与制造。通过这些细节，模型能够把动力部件从单一外观样件提升为可用于结构校核、装配演示和整机布局参考的数字化对象。
