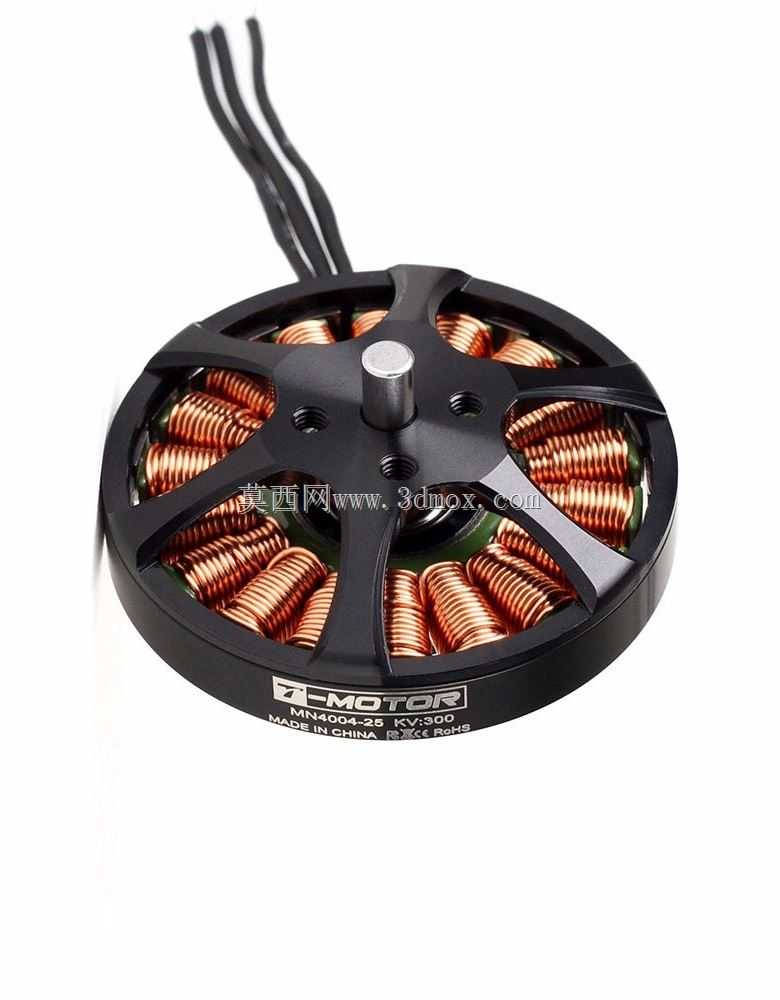

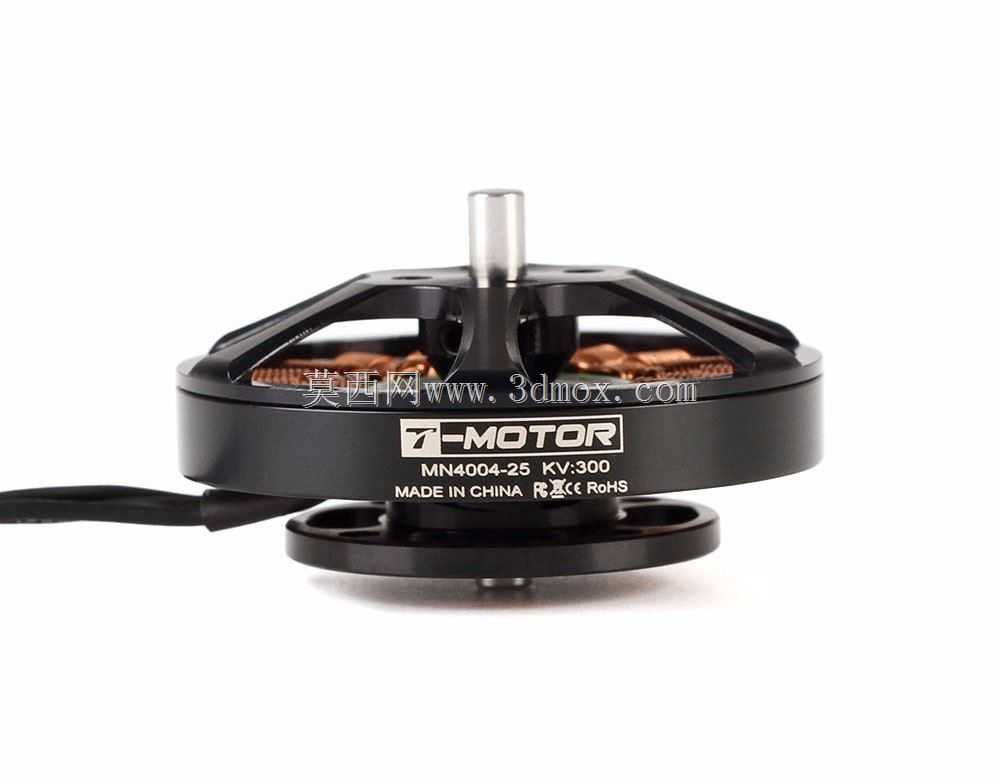

老虎电机反重力4004KV300动力装置

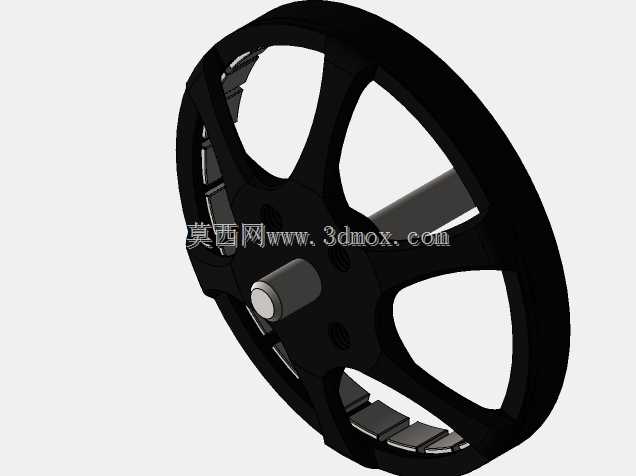

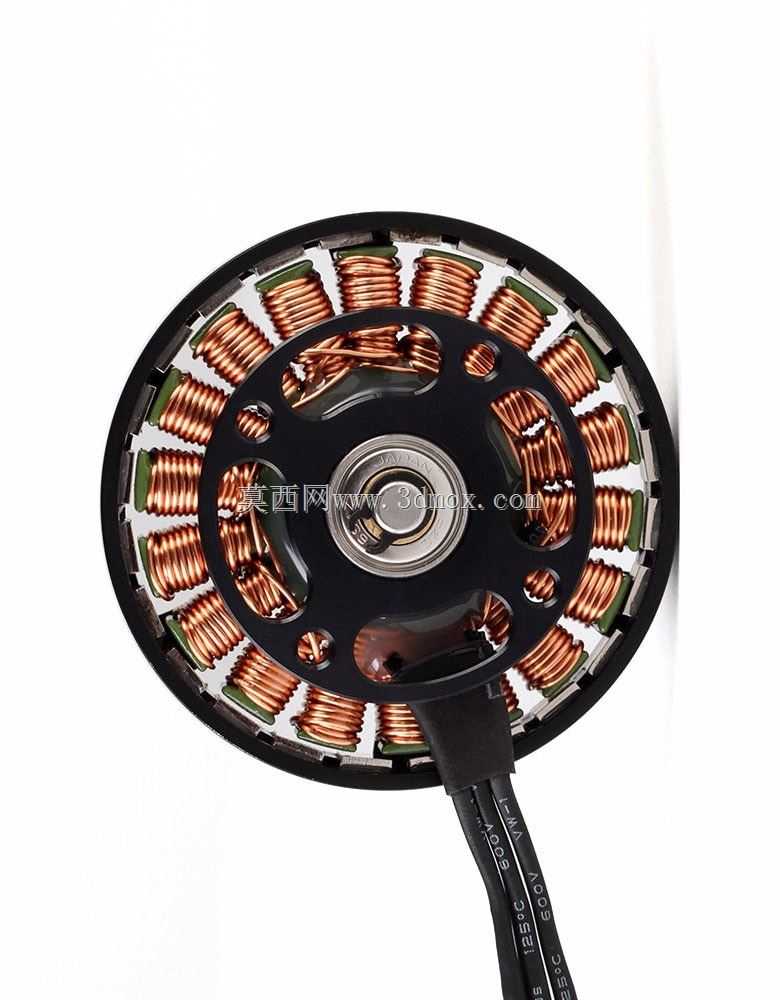

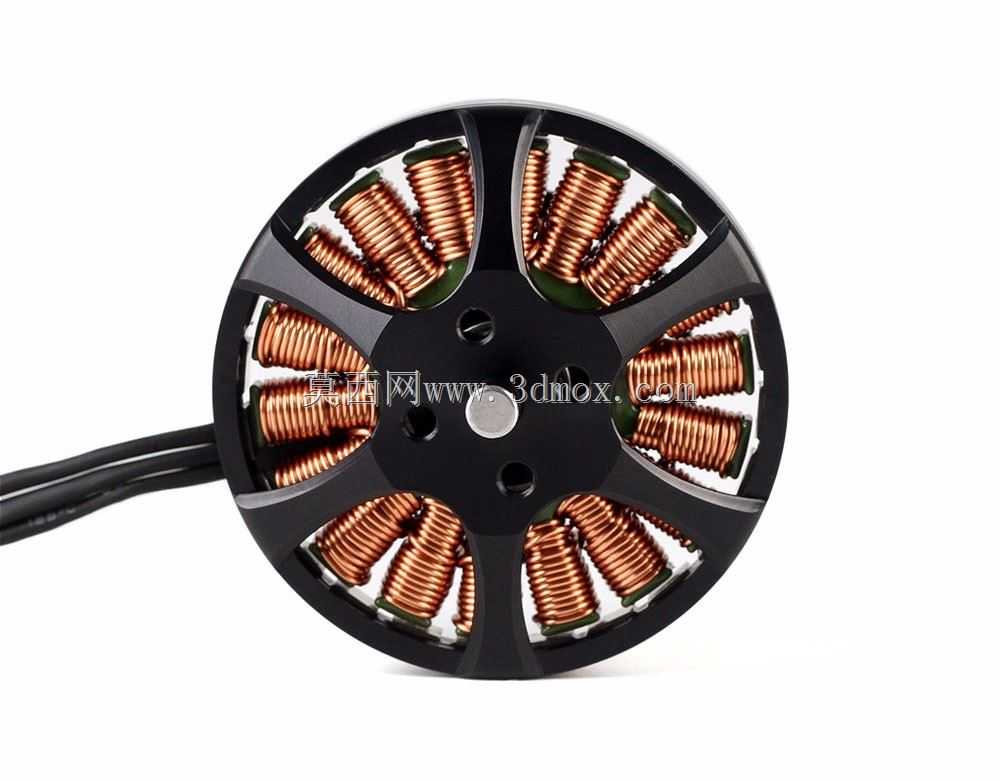

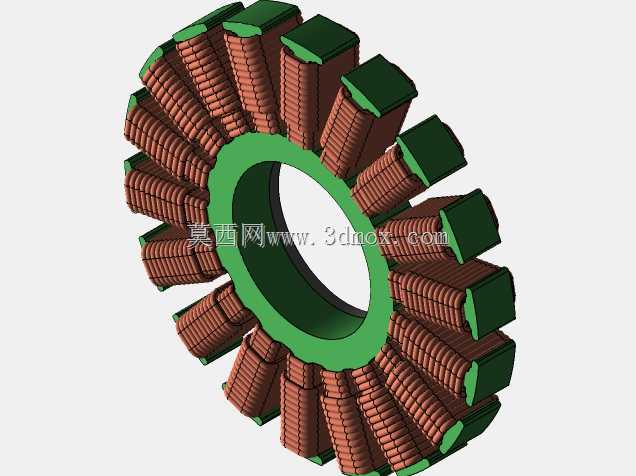

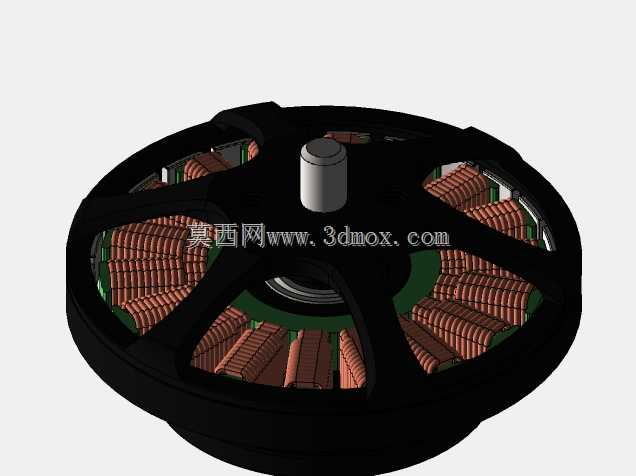

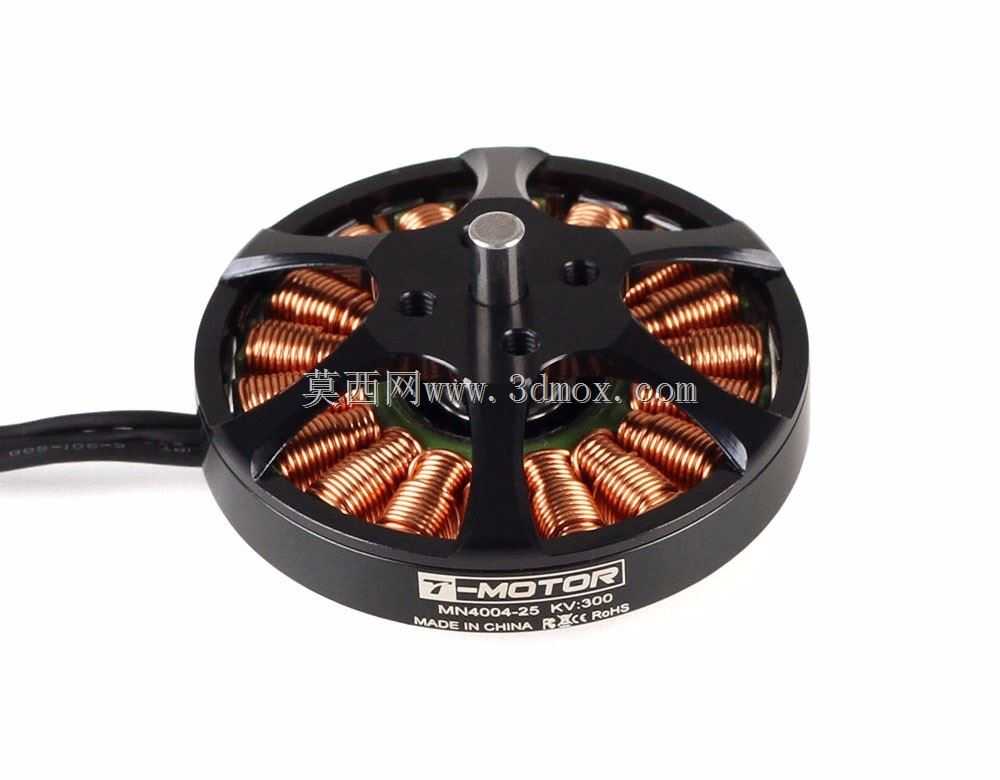

　　这款外转子无刷动力装置主要面向小型多旋翼飞行器、轻量化航拍平台以及长航时固定翼机型，在对自重与推力配比要求较高的场景中承担核心输出角色。其低KV值设计适配大尺寸慢转螺旋桨，能够在较低转速区间维持较高气动效率，适合对续航时间、悬停稳定性有明确要求的飞行任务。从结构上看，定子与转子外壳采用紧凑同轴布局，输出轴从上端盖中心伸出，用于直接安装螺旋桨；底部预留安装孔位，可固定在机臂碳管或金属电机座上，整体重心靠近安装面，有利于降低机臂端的振动耦合。绕组部分集中在定子铁芯周围，外转子罩同时承担磁钢承载与散热风道作用，飞行过程中螺旋桨下洗气流可直接扫过外壳表面，带走持续运行产生的热量。端盖与轴承位经过同轴度约束，输出轴径向跳动控制在较小范围，

　　这对减少桨叶不平衡引起的整机振动尤为关键。在实际装机时，需要重点关注安装边界：电机外径决定机臂末端的最小避让空间，轴径与桨夹安装孔必须匹配，底部孔距则要与机臂座完全对应；若孔位偏差，强行锁紧会造成端盖受力不均，长期运行可能引发轴承偏磨。出线方向也应在结构布局阶段提前规划，避免电源线与螺旋桨旋转平面干涉，同时预留适当弯曲半径，防止飞行振动导致线根疲劳断裂。设计思路上，这类动力单元优先追求推重比与效率平衡，而非单纯追求极限拉力，因此定子槽极配合、磁钢厚度以及绕组匝数都围绕中低转速区间优化。外壳采用轻量化金属材质，既保证磁路闭合所需的结构刚性，又控制整机附加重量；顶部轴座承受桨叶拉力与陀螺力矩，壁厚与加强筋分布需要兼顾强度和重量。

　　散热方面没有采用额外复杂鳍片，而是依靠旋转外壳与气流的自然接触完成热交换，这种方案在开放式飞行平台上简单可靠。选型阶段，工程师通常会结合起飞重量、单轴拉力余量、电调电流能力与桨叶规格共同核算：KV值决定搭配桨叶的尺寸上限，电压等级决定空载转速，持续电流则影响绕组温升裕度。三维建模时，需要准确还原输出轴长度、底部安装孔分布、出线位置以及最大外圆轮廓，这些尺寸直接关系到机架干涉检查和整机装配。轴承位、卡簧槽、轴肩等细节也不能简化过度，否则后续做运动仿真或装配验证时会丢失关键约束。对于多旋翼机架设计而言，电机模型不仅是外观件，更是动力总成的定位基准：机臂长度、重心分布、桨盘间距都要以电机轴线为参考展开。若模型外形尺寸失真，

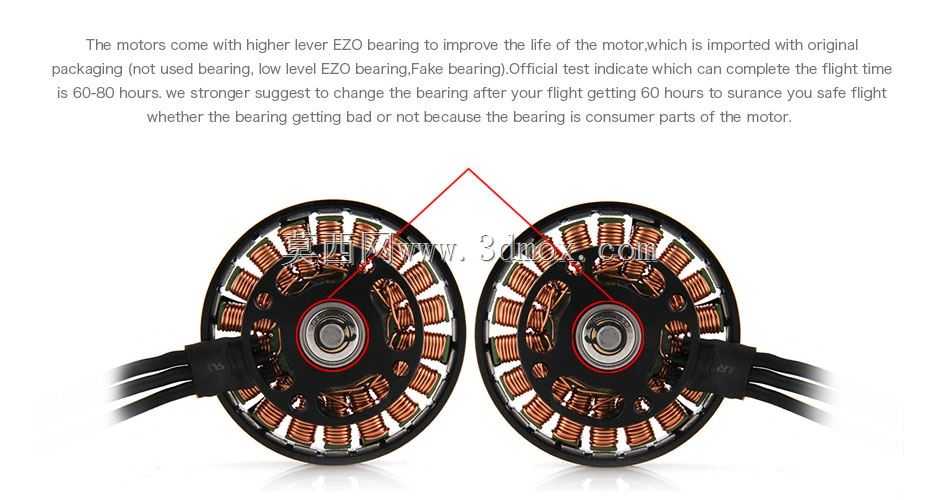

　　可能导致相邻桨叶重叠、机身与桨尖安全距离不足等问题。该装置底部平整，适合通过四颗螺钉形成稳定支撑，安装面加工平面度会影响轴承同轴状态，因此结构设计中通常会在电机座上增加局部凸台或垫片，避免碳板表面不平直接传递到端盖。导线从侧下方引出，可顺着机臂内部走线，使外观更整洁并降低气动阻力。从维护角度看，外转子结构拆装相对直接，更换轴承或清理绕组异物时不需要复杂工装，但在拆解过程中必须注意磁钢吸力，避免转子偏斜磕碰定子漆包线。实际飞行中，电机还要承受急加速、急减速带来的扭矩波动，以及降落瞬间的冲击载荷，所以外壳与轴座连接处的抗疲劳性能是结构校核重点。总体而言，这类低KV外转子动力装置的价值在于把电磁设计、散热、轻量化与安装接口整合在有限空间内，为小型飞行器提供稳定、高效的推力输出；在三维设计与选型工作中，准确把握其外形边界、安装方式和动力特性，才能完成可靠的机架布局与动力匹配。
