瓦戈221连接器DIN导轨安装固定支架

　　在电气柜、PLC控制箱、自动化设备布线以及小型配电模块内部，快速接线连接器的排布一直是影响装配效率与后期维护便利性的关键环节。瓦戈221系列紧凑型导线连接器凭借杠杆式锁紧、免工具压接和多线并接能力，被大量用于现场改造、样机试制和小批量设备生产；但这类连接器本身多为独立块状结构，若直接散放在线槽内或用扎带捆绑，既不便于检修，也容易在振动、拉扯或温度循环后出现位移、线序混乱等问题。针对这一实际工况，将多个221连接器集中卡装到标准DIN导轨上，是工程现场常用的整理方案，本模型所表达的正是这种集成式导轨支架。

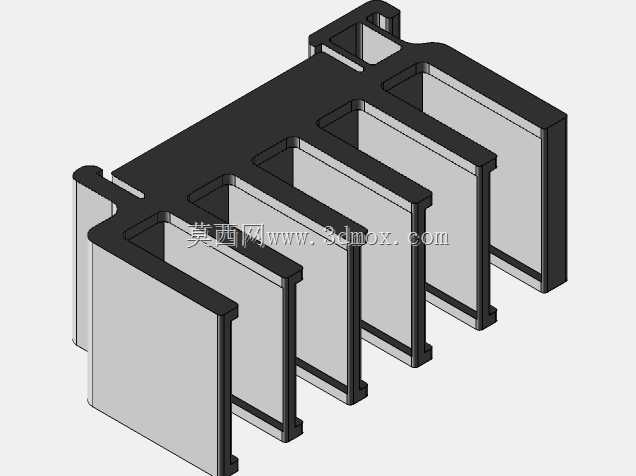

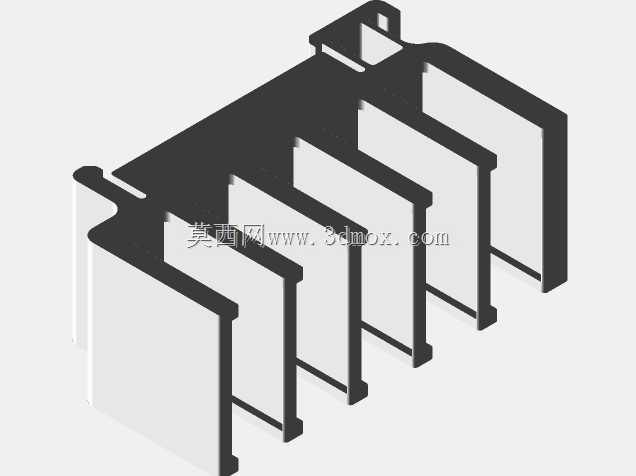

　　从结构形态看，该支架采用并排多仓位布局，可同时容纳四只221系列连接器。每个仓位由两侧立壁、后端挡边和底部承托面构成，形成半包围约束：侧壁限制连接器左右窜动，后端挡边防止推入过深或向后脱出，底部承托面则承担连接器自重及导线插拔时产生的竖向载荷。仓位之间保留均匀间隙，一方面为杠杆操作手柄留出开合空间，避免手指或工具在压下、扳起手柄时与相邻仓位干涉；另一方面也为不同线径导线的弯曲半径提供余量，减少硬线根部应力集中。对于多股软线，这种间隙还能降低导线相互挤压造成的接触不良风险。

　　支架顶部与背部的几何特征围绕标准35mm DIN导轨设计。背部形成与导轨帽沿相配合的卡扣结构，安装时可先将支架上缘挂入导轨一侧，再压入另一侧，依靠材料弹性或卡扣限位实现快速固定；部分结构在端部设置止挡凸缘，用于限制支架沿导轨长度方向滑动。在多模块并排安装的柜内环境中，这种卡接方式无需额外钻孔、螺丝或转接板，能够显著缩短电气装配时间，也便于后期根据回路增减调整支架位置。模型中可见的顶部镂空与侧边开槽，并非单纯减重：它们为连接器上表面的操作手柄、测试孔和标识区域留出可视与操作空间，同时改善多只连接器密集布置时的散热条件。

　　设计思路上，该支架并非追求复杂造型，而是把重点放在边界约束与装配公差上。221连接器在不同线数规格下外形宽度存在差异，因此仓位内宽需要在“可靠限位”和“顺利取放”之间取得平衡：过紧会导致连接器装入困难，长期受温度变化影响还可能产生胀卡；过松则会在振动工况下出现晃动、异响。侧壁厚度与根部圆角直接决定支架的刚性和抗蠕变能力，若采用3D打印件，应关注层纹方向与受力方向的关系；若采用注塑件，则需考虑拔模斜度、浇口位置以及卡扣处的疲劳寿命。模型中相邻仓位之间的加强筋，把多个独立仓位连接成整体框架，使插拔导线时的局部载荷分散到整个支架，再传递到DIN导轨，从而降低单侧壁变形量。

　　从安装边界看，使用时需重点核对三个方向的尺寸。沿导轨长度方向，支架占据四个连接器仓位的总宽，柜内布置时应在左右两侧预留手指操作和导线出线空间；垂直导轨方向，支架背部贴合导轨帽沿，前方突出尺寸由连接器厚度、导线弯曲半径和手柄开启高度共同决定，不能紧贴线槽盖板或柜门；竖直方向，底部承托面到顶部卡扣的距离需保证连接器装入后不与导轨顶面、柜内安装板或相邻层器件发生干涉。对于竖直安装的控制柜，连接器导线宜从支架下方或侧方引出，并在靠近支架位置设置线扎或线槽固定点，避免导线重量长期作用于连接器锁紧机构。

　　在实际选型与建模校核中，结构工程师通常会把该支架与221连接器、35mm导轨、线槽、线号管以及柜内其他元器件一起进行装配干涉检查。需要特别注意杠杆手柄完全打开时的扫掠空间，若支架侧壁过高或仓位间距过小，手柄可能无法扳到最大开启位置，导致导线无法完全插入或取出。对于多尘、潮湿或有腐蚀性气体的环境，还应在支架外部考虑防护罩、密封盒或涂层处理；对于轨道交通、机床、风电等振动较强的场合，则应在导轨端部加装终端固定件，防止支架整体滑移。

　　该模型适合用于电气柜布局验证、安装件改制、3D打印自制件以及非标自动化设备的布线设计。它把原本零散的快速接线连接器转化为可沿标准导轨整齐排列的模块化单元，使柜内走线更清晰，线序核对更直观，维护更换也更快捷。对三维建模人员而言，建模重点不在曲面复杂度，而在卡扣配合、仓位间距、壁厚过渡、操作空间和安装基准的准确表达；对电气设计与装配人员而言，这类支架的价值在于用简单结构解决现场布线杂乱、连接器固定不可靠和检修效率低的问题。
