传感器用折弯冲压金属固定支架

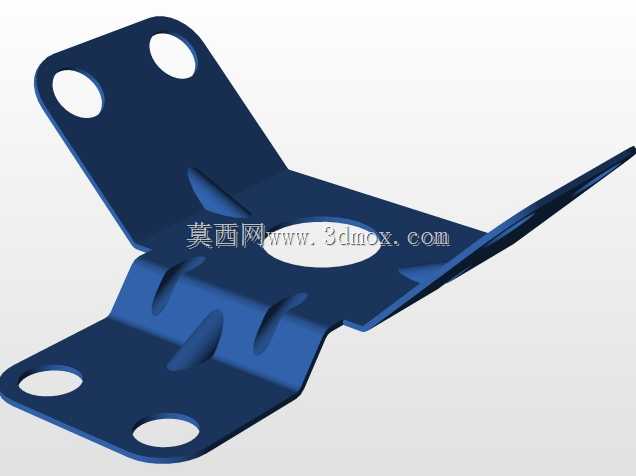

　　该零件属于典型的薄钢板折弯成型安装支架，主要用于在设备机架、钣金护罩或自动化工位上固定接近开关、光电传感器等小型检测元件。实际使用中，支架通过底板上的四个通孔与安装面连接，中部圆孔用于穿过传感器本体或预留接线空间，两侧向上翻折的翼板可形成侧向定位与加强边界，端部延伸的窄边则用于贴合传感器安装面或辅助限位。

　　从结构受力看，零件并非单纯平板，而是通过多次折弯建立空间刚度。底板承担主要支撑，翻边能够抑制薄板在振动工况下的翘曲；中部圆孔周边保留了足够材料宽度，避免孔边成为应力集中断裂源；翼板上的两个孔可用于螺栓锁紧、扎带固定或与相邻支架拼接。对于传感器安装场景，这类支架的价值在于把圆柱或方块状检测元件稳定约束在指定高度和朝向，减少因设备运行抖动造成的检测距离漂移。

　　设计这类钣金件时，首先要确定传感器的安装轴线与被测目标面之间的相对位置。若检测面位于支架上方，中部圆孔需要与传感器外径或螺纹外径匹配，孔边到折弯线的距离应满足螺母、垫圈或锁紧环的操作空间；若传感器从下方穿入，则底板平面度直接影响检测轴线垂直度。四个安装孔的孔距应避开内部焊缝、加强筋和线缆通道，同时给扳手留出旋转余量。端部窄边的折弯角度不宜过小，否则在模具回弹影响下会出现贴合不良；若该边承担压紧功能，还需在折弯根部设置合理圆角，防止冲压开裂。

　　外形边界方面，支架展开后为单张板料，适合采用冲孔、落料和折弯工序完成。底板长度决定与安装面的接触范围，宽度影响抗倾覆能力；两翼向上抬起后形成的高度差，使零件能够跨越凸台、线槽或不平整表面。安装孔直径通常按所选紧固件确定，孔边到板边的距离不宜小于板厚的1.5至2倍，以保证孔壁承压强度。中部大孔直径除满足传感器穿装外，还应兼顾折弯时材料流动，避免孔缘靠近折弯线导致拉延变形。

　　在设备选型与结构校核阶段，需要重点关注三个边界：一是安装面到传感器检测面的高度，二是支架固定孔与设备现有孔位的重合度，三是传感器出线方向是否与翼板、折弯边发生干涉。若现场存在油污、切削液或粉尘，板件表面可进行发黑、镀锌或喷塑处理；若用于频繁调整的检测工位，可将其中一组孔设计成长圆孔，以便沿轴向微调位置。该支架结构紧凑、用料省，适合在自动化生产线、包装机械、输送设备以及机床辅机中作为传感器连接载体使用。
