航模用空速总压力传感机械结构

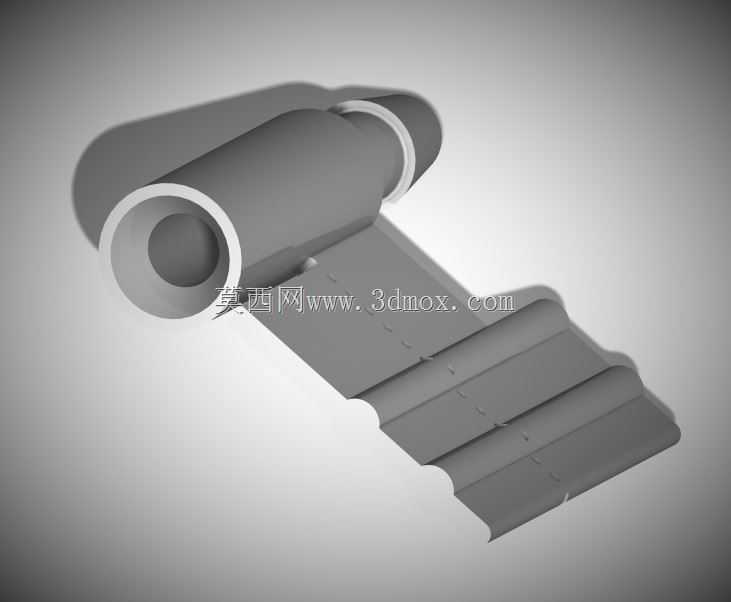

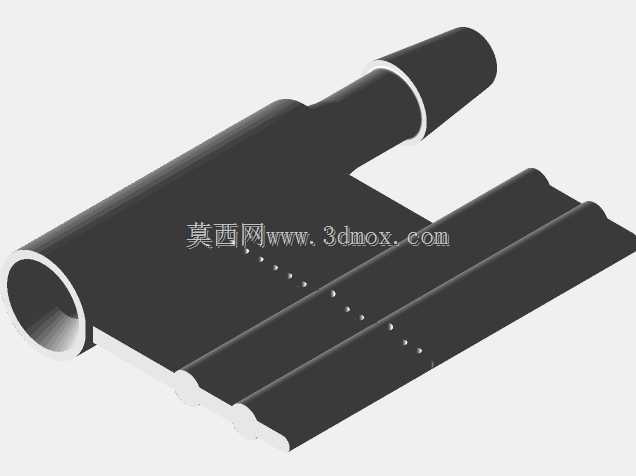

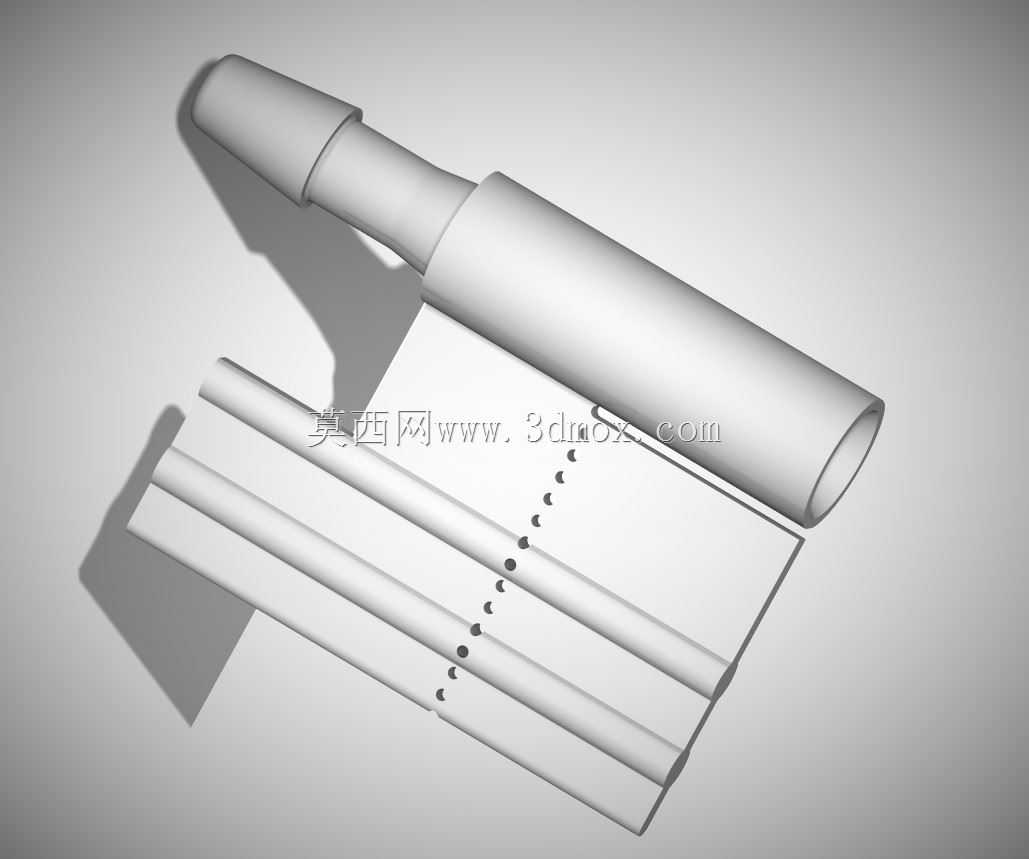

　　该结构面向小型固定翼模型飞机及无人机的空速测量需求，重点解决总压力采集端在轻质泡沫机翼上的安装、朝向、密封与气动干扰问题。整体由柱状探头、转接底座和贴合翼面的安装片组成，探头轴线沿来流方向布置，内部形成通向压力腔的通道，用于将飞行中迎面气流的总压稳定引出，供后端压差或绝压元件换算空速。底座并非简单平板，而是带有与翼面曲率相适配的过渡形态，能够在不大量切削泡沫材料的情况下贴合机翼表面，减少局部凸起对流场的扰动。安装片向翼面后方延伸，边缘采用波浪形切口，这种处理并非装饰，而是为了在使用胶带、双面胶或少量胶接固定时增加接触边界的柔顺性，避免硬边在泡沫蒙皮上产生应力集中，同时降低拆装时撕裂蒙皮的风险。探头前端保留足够的轴向长度，

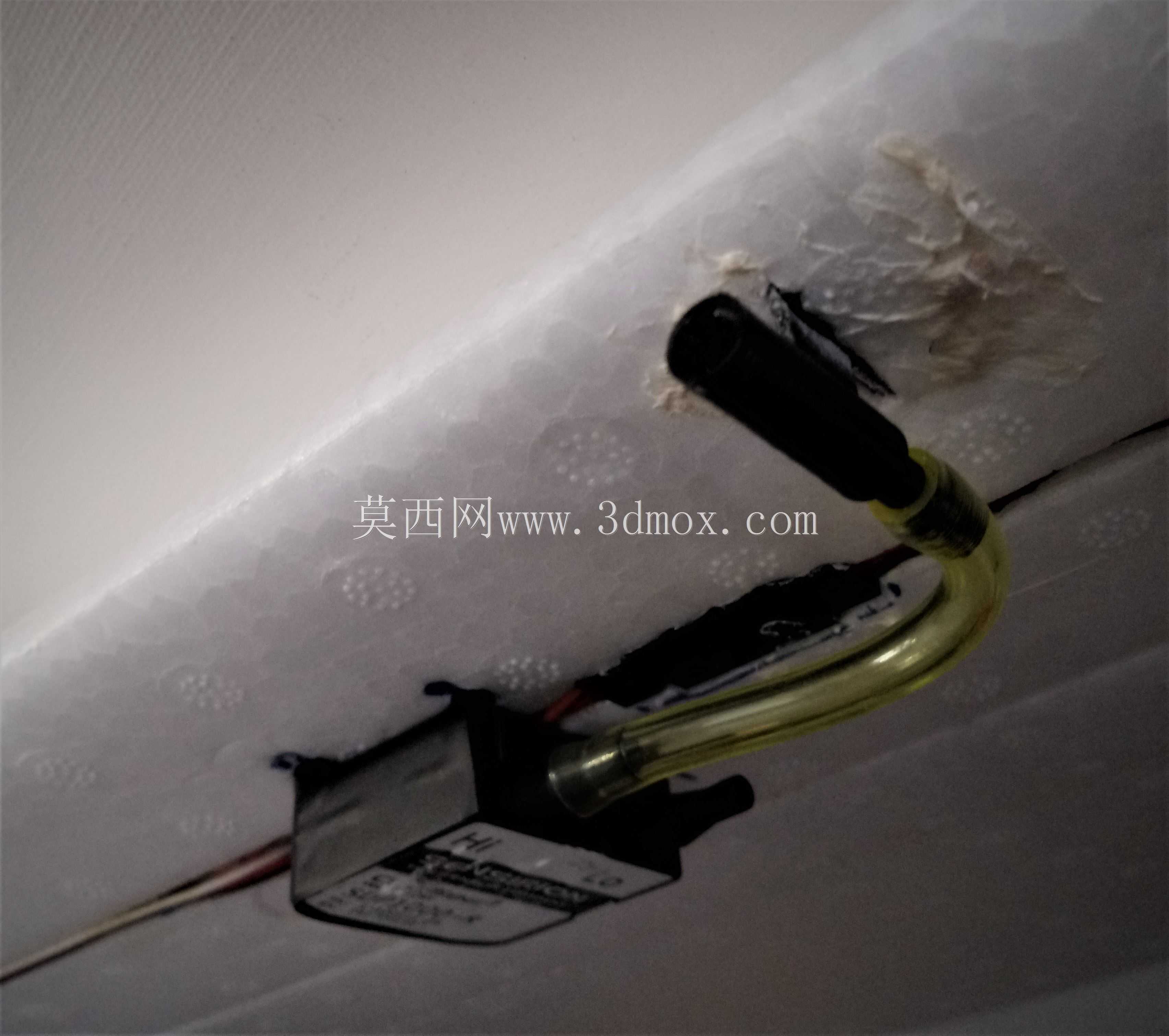

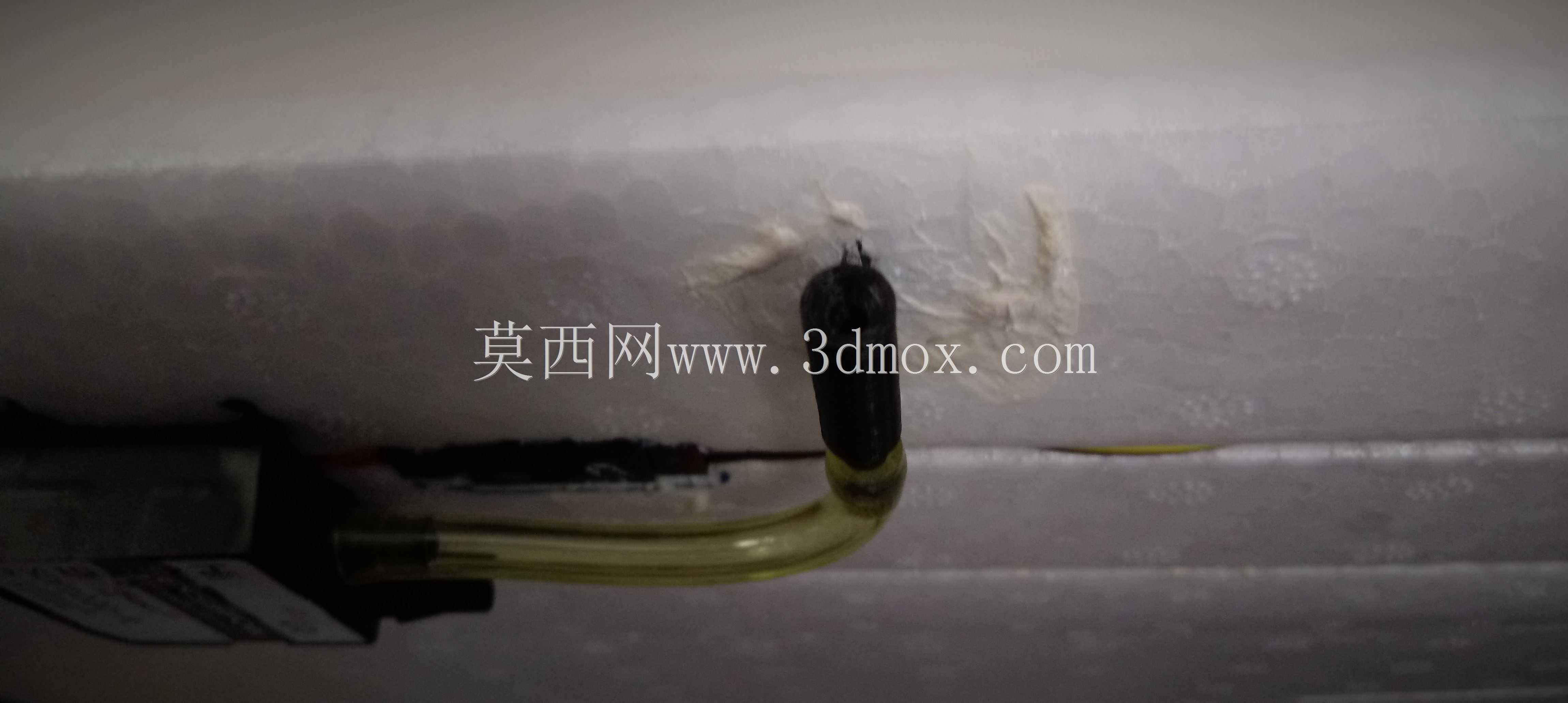

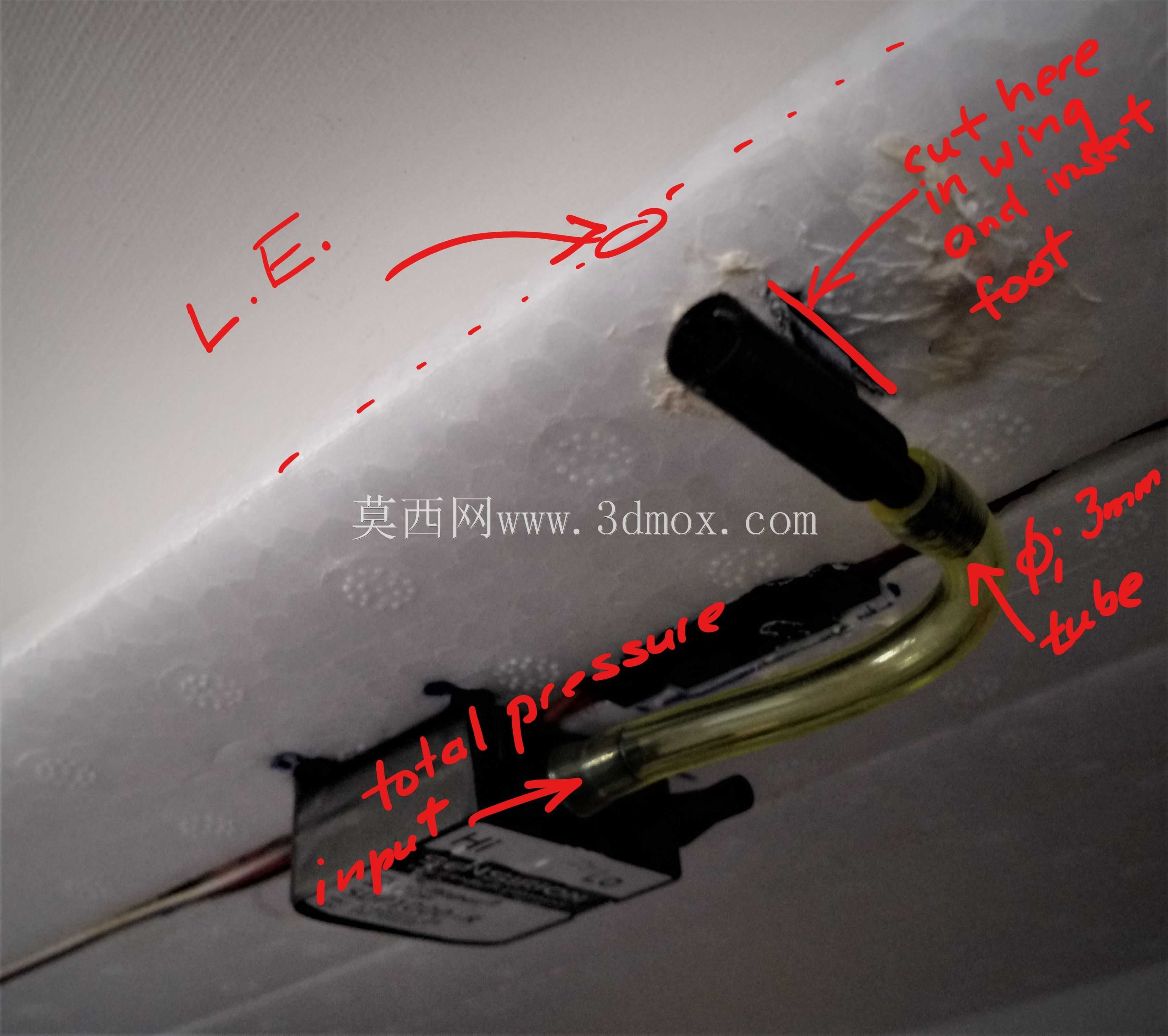

　　使进气口尽量离开机翼边界层，降低表面低速气流对总压读数的影响。柱体与底座之间设置环形凸缘，既可以作为胶接或捆扎定位的止口，也能在受到轻微触碰时限制探头过度位移。对于模型飞机而言，重量和安装可靠性往往比工业级精度更关键，因此该结构在壁厚、支撑面积和固定范围之间做了平衡：柱体部分承担迎风载荷，底座将集中力扩散到更大的翼面区域，延长翼片则提高抗扭转能力，防止起降、搬运或擦碰时探头偏转而带来测量方向误差。实际装机时，需要将探头布置在机翼前缘附近流场相对均匀的位置，避开螺旋桨滑流的强扰动区、机身遮挡区以及翼面局部高压或低压区。安装边界要保证探头前方无遮挡，底座与泡沫表面贴合紧密，压力引出通道不得出现漏气、弯折或积液死角。

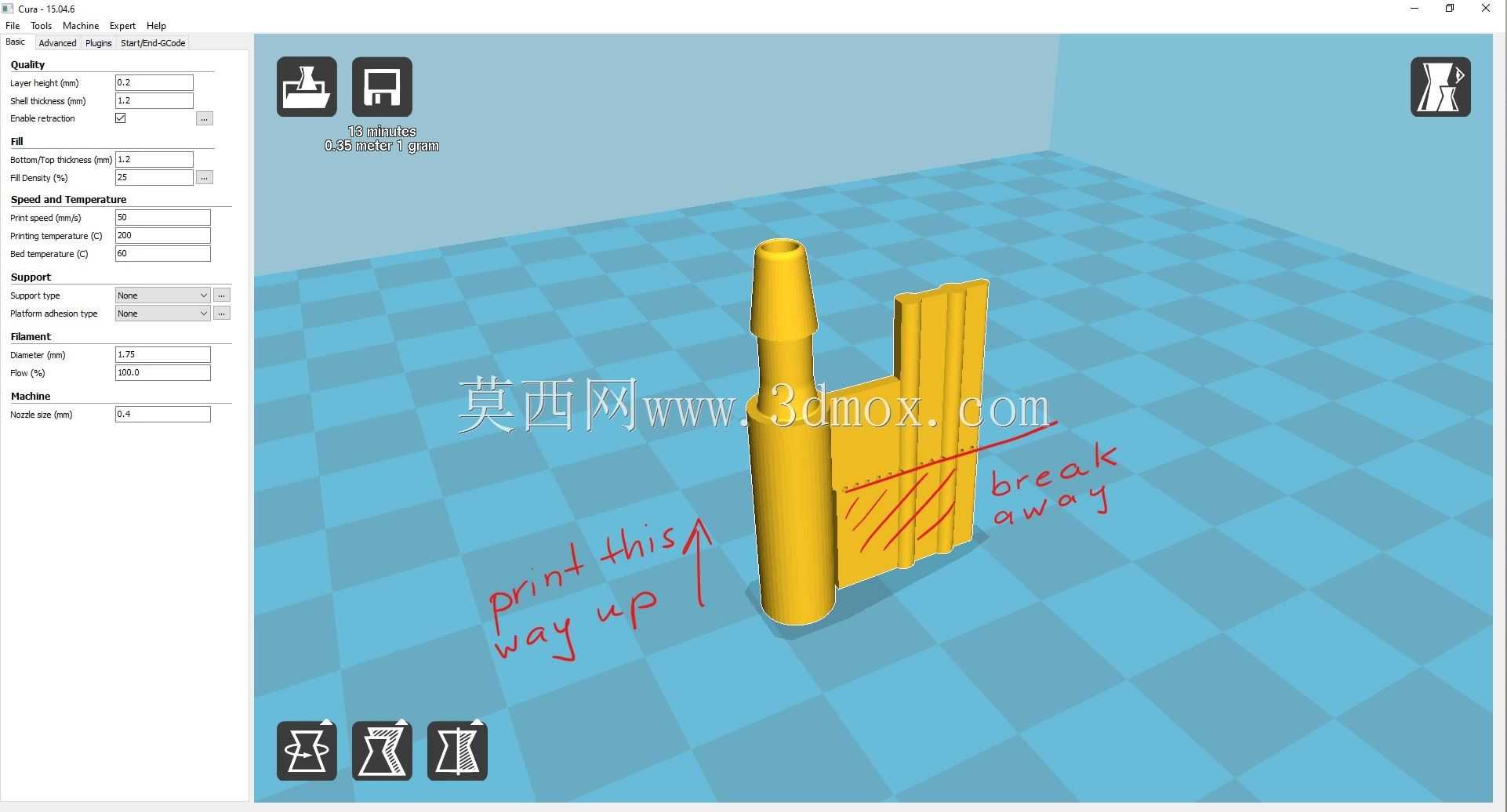

　　若用于垂起或多旋翼布局的固定翼过渡飞行，还应结合姿态变化评估迎角范围内总压口的指向偏差，必要时调整安装角或在控制算法中进行补偿。从结构设计角度看，这类零件看似简单，却直接决定空速数据的可信度。柱体直径过小会增加堵塞和损伤概率，过大则会增加阻力和视觉突兀感；底座过短会导致固定不稳，过长又会增加重量并影响翼面完整性。该方案采用一体化流线过渡，把探头、底座和柔性安装片连成连续受力体，适合小批量制作和装机验证。表面处理应减少毛刺和台阶，尤其是进气口内缘要保持圆滑，避免产生局部涡流造成压力脉动。对于低温、潮湿或扬尘环境，可在压力通道末端预留过滤或排水接口，但机械本体仍需保持通畅和可清洁性。该结构不仅适用于航模竞技、教学实验和小型无人机验证平台，也可为低成本空速测量装置的外壳设计提供参考。
