切角长方体块状传感元件结构造型

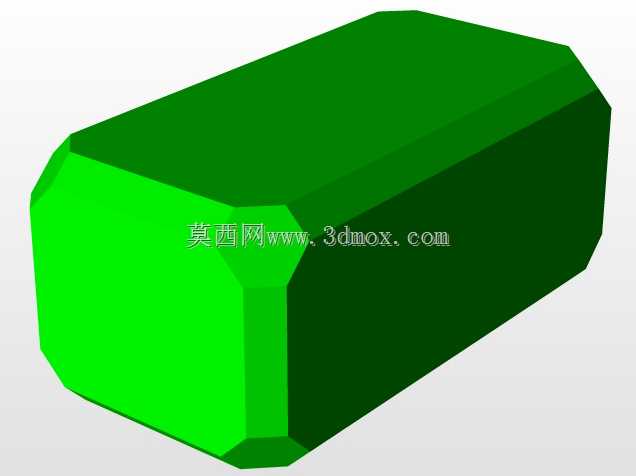

　　这个块状元件的三维造型采用近似长方体的主体布局，端部与棱边做了明显切角处理，整体轮廓简洁规整，适合作为小型传感元件或功能模块的外壳与内部安装基体。建模时以实体拉伸为基础，先确定主体长宽高比例，再对端面和边角进行切除，形成图中绿色实体所示的多面过渡形态。切角并非单纯的外观修饰，在实际结构中可以降低边角磕碰损伤概率，避免装配时锐边划伤操作人员或相邻线缆，同时也能在狭小安装空间内提供一定导向余量。

　　从使用场景看，这类块状结构常见于检测、限位、感应或信号采集类元件的外部封装。设备内部的安装板、支架、机构运动端往往空间紧凑，规则长方体便于在平面上定位，切角后的端面则能减少与周边零件发生干涉的风险。若内部需要放置感应芯片、磁敏元件或小型电路板，主体实体可进一步拆分为壳体与内腔，预留壁厚、卡扣、定位柱和走线槽；当前造型更偏向外部轮廓方案，可用于前期布局确认、干涉检查和安装边界评估。

　　尺寸规划上，应先依据被检测对象的距离、安装面位置以及相邻机构运动范围确定主体长度。较长方向通常对应感应面或元件主轴线，宽度方向决定在安装板上占用的横向空间，高度则影响与上方护罩、线束或运动部件的垂直间隙。端部切角尺寸不宜过大，否则会压缩内部元件布置区域；也不宜过小，否则难以起到避让和导向作用。实际建模时可将切角面设为独立参数，通过调整切角深度和角度，快速适配不同安装空间。

　　安装边界需要重点关注三个区域。底面若作为贴合安装面，应保证足够平面度，可预留螺钉孔、沉孔或胶粘定位区；端面若承担感应或接触功能，需要与被测物保持设定间距，切角面不能遮挡有效感应范围；侧面则要考虑线束接出方向，避免模型装入设备后线缆被相邻结构挤压。对于运动设备上的应用，还应校核块状元件在振动条件下的固定方式，必要时在底部增加定位凸台，减少单纯依靠螺钉承受剪切力的情况。

　　设计思路上，这种造型没有复杂曲面，优势在于加工和建模效率高，结构语义明确。实体完成后可继续细化为上下盖、前盖或封装块，并在内部增加电路板安装柱、灌胶槽、密封槽和密封圈槽。若用于接近传感，端面厚度与材料选择会直接影响感应距离；若用于机械触发类部件，切角面还可作为接触导向面，使运动件滑过时更平顺。整体来看，该模型适合作为小型传感模块的概念结构，用于验证空间占位、装配方向和外部防护形态，后续可结合具体电路尺寸、接口形式和安装标准继续深化。
