壁挂式锥形不锈钢洗手池结构设计

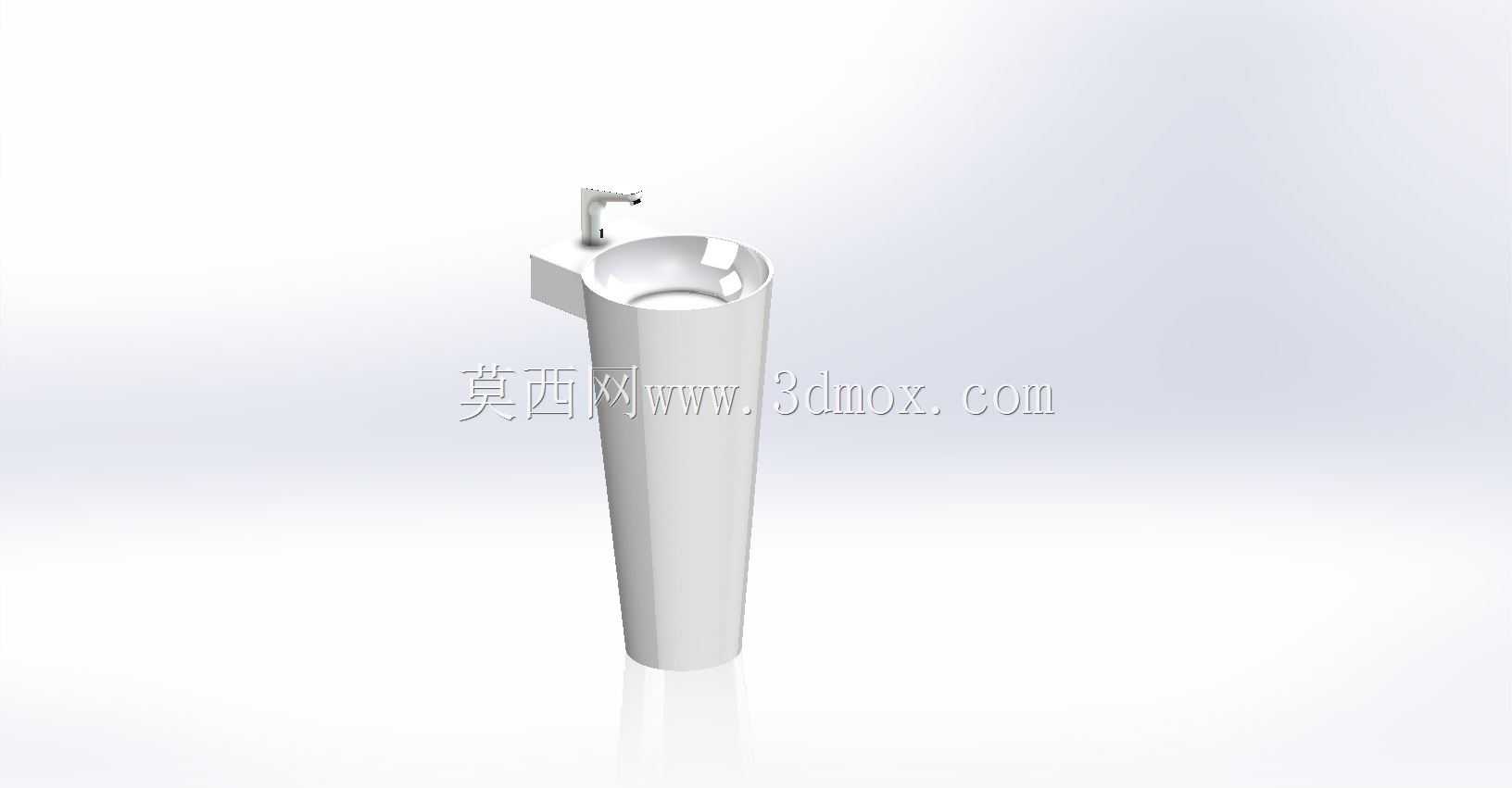

　　该锥形壁挂洗手池的结构方案，主要面向公共卫生间、洁净车间、医疗辅助区、实验室更衣间以及紧凑型商用空间。与传统圆形或方形台上盆不同，它采用上宽下窄的锥筒形态，在保证手部清洗活动范围的同时，显著压缩下部占用空间，使台盆下方可以留出更多通行、清洁或管线检修位置。对于需要频繁冲洗、又不希望地面长期积水的场所，这种形态能够让水流沿内壁快速向中心排水口汇聚，减少盆壁残留水膜，也便于日常擦拭维护。

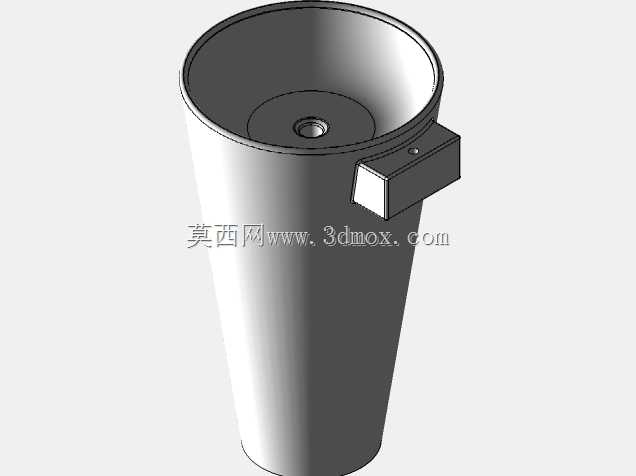

　　从使用功能看，盆体上部开口承担主要接水与防溅作用，开口直径相对较大，可覆盖双手并拢清洗、前臂短时冲洗等常见动作；锥面向下连续收束，使盆体不需要过大的底部支撑面积。盆底中心设置排水孔，孔位周边形成局部下沉区域，用于汇集污水并连接排水管路。侧壁突出的矩形盒体可作为感应控制、给水管路或电气元件的安装空间，使外露软管和接线减少，整体外观更整洁，也降低人员触碰造成损坏的概率。若用于非接触式出水场景，该盒体内部可容纳电磁阀、控制板或电池模块，外侧预留感应窗口，实现伸手出水、离手断水。

　　设计思路上，锥面并非单纯追求造型，而是兼顾成型、强度与清洁。连续斜面比多折边结构更容易控制板材拉伸或焊接变形，内壁没有复杂凹槽，污渍不易积存。盆口边缘需要做卷边或翻边处理，以提高开口刚性，避免薄板材受力后出现局部变形；侧壁安装盒与锥面交接处应采用圆滑过渡，减少应力集中，同时避免清洁死角。若采用不锈钢板材加工，盆体壁厚需根据使用场景选择：普通公共区域可满足防磕碰要求，洁净或高频使用区域则应适当加厚，并对焊缝进行打磨钝化处理。

　　安装边界方面，壁挂式结构对墙面承载能力有明确要求。模型中背部贴合面应作为主要受力区域，实际安装时需通过膨胀螺栓或隐藏支架将荷载传递到实心墙、型钢龙骨或预埋背板上，不能仅固定在装饰面层。盆体高度通常按使用者站立操作设定，进水点、排水点和电气接线点应在墙面施工前预留，避免后期明管横穿影响使用。侧置控制盒的位置不宜突出过多，否则会增加碰撞风险；其外表面应与盆体保持合理间距，便于检修时拆卸盖板而不移动整盆。

　　给排水配合上，中心排水孔需要配置适配口径的下水器，并在下方设置水封以阻隔异味。若盆体用于医疗、食品或实验环境，排水管路还应考虑耐消毒剂腐蚀和便于拆卸清洗。进水组件若安装在侧盒内，应预留检修口，管路走向需避开排水路径，防止渗漏时水流进入电气区域。对于感应式方案，控制盒与盆壁之间要做好密封，电池或接线端子位置应高于可能积水的最低面。

　　三维建模时，锥面可通过旋转特征建立基础曲面，再对盆口、排水孔和侧盒进行布尔切除与局部加厚。侧壁盒体不能只看作外观块体，其内部空间、安装孔位、盖板止口和穿线孔都应表达清楚，否则后续结构评审容易遗漏装配关系。盆底排水口周围的下沉深度需要控制：过浅会影响排水速度，过深则会增加盆体整体高度并压缩下方管路空间。盆口翻边半径、锥壁厚度和背部安装平面的平面度，都是模型转工程图时需要标注的关键尺寸。

　　在设备选型配合中，该盆体适合与感应水嘴、脚踏阀、皂液器或干手装置组合使用，但周边附件的安装位置不能侵入双手活动区域。若布置在狭窄通道旁，侧盒应朝向便于检修而又不易被推车碰撞的一侧。对于洁净室应用，外表面应尽量减少外露紧固件，所有拼接缝需连续密封；对于普通商用卫生间，则可在成本与易维护之间平衡，采用标准化下水组件和常规壁挂支架。整体来看，该结构把盆体盛水、排水、防溅、控制元件容纳和墙面安装五项需求集中在一个锥筒形态内，适合空间受限但对卫生和使用频率要求较高的场景。
