可调式快速压紧F型工装夹具

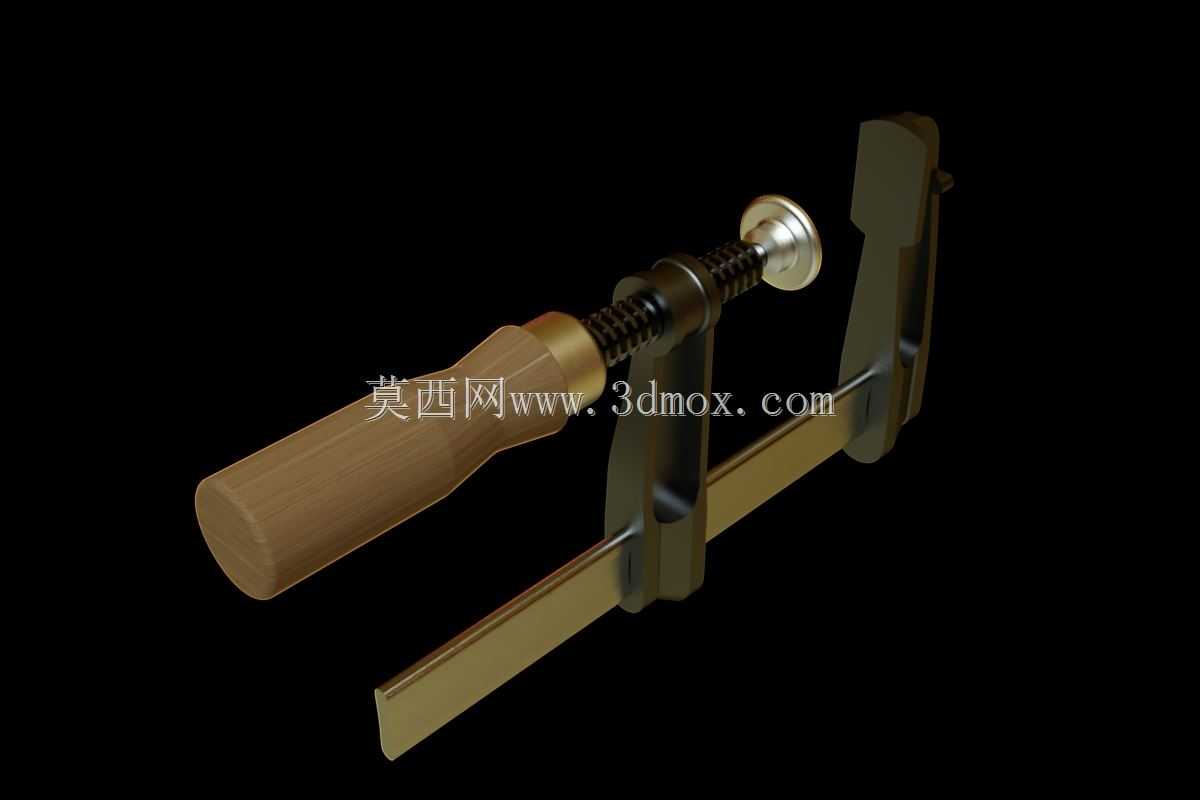

　　该夹具属于典型的手动快速压紧类工装，整体采用F型单边受力结构，主要由固定压臂、导向立杆、滑动锁紧块、螺杆压头和握持手柄组成。其核心工作方式是通过滑动块在立杆上快速粗调开口范围，再旋转底部螺杆实现小行程高压紧力，兼顾接近速度与最终锁固稳定性。在实际生产现场，这类结构常见于焊接工位、装配台、机加工辅助定位、木工胶合、钣金划线与检验平台等场景。操作者可先将固定压臂搭在工件或工装基准面上，推动滑动块快速靠近工件表面，随后转动手柄使螺杆端部压盘压紧工件，避免传统纯螺旋夹具全程旋转耗时的问题。

　　从结构受力角度看，立杆承担主要弯矩与轴向反力，固定压臂与滑动块之间形成夹持区间，螺杆中心线与立杆平行，压头在夹紧时对工件施加垂直压力。压头端部设置圆盘形承压面，可分散接触应力，降低软质工件表面压痕风险；对于表面要求较高的铝板、塑料件或涂装件，可在压盘与工件之间增加铜垫、聚氨酯垫或橡胶垫。手柄部分采用符合握持习惯的柱形结构，旋转时能够提供足够的操作力矩，同时控制螺杆进给量，便于在不同厚度工件之间切换。

　　该模型的有效夹紧距离覆盖0至105mm区间，这一尺寸边界决定了它更适合中薄板、框架件、型材件以及小型组件的临时固定，而不适用于远超开口高度的大型箱体或厚壁结构。进行工装布局时，需要同时关注立杆直径、压臂悬伸长度和压盘直径对避让空间的影响。若夹具用于机床工作台，应确认其与刀具路径、压板槽、定位销和相邻夹具之间不发生干涉；若用于焊接工装，则需考虑焊枪可达性、飞溅粘附以及工件热变形后的拆卸便利性。

　　设计思路上，F型夹具强调快速开口调节与可靠锁紧的平衡。滑动块与立杆之间通常需要保留合理间隙，以保证手动移动顺畅，但间隙过大又会在夹紧时产生偏摆，因此在三维建模时需要对配合段长度、锁紧接触面和螺杆导向位置进行约束。压臂末端的钩形结构用于承担上拉力，其根部过渡圆角不可忽略，因为在反复夹紧和松夹过程中，该区域容易出现应力集中。螺杆与滑动块之间的螺纹副应具备良好的对中性，模型中通过阶梯轴肩和压头回转结构体现这一点，使压紧力尽量沿螺杆轴线传递，减少侧向分力。

　　在设备选型层面，工程师需要根据工件厚度、压紧力需求、操作频率和现场空间判断该夹具是否适用。对于频繁换型的装配工位，快速滑动调节能够显著减少辅助时间；对于需要长时间保持夹紧的胶合或固化工序，则应关注螺纹自锁能力和手柄施力后的防松表现。若工件表面形状不规则，可将平面压盘替换为压爪、压块或浮动压头，但需重新核算压臂强度与螺杆行程。该三维模型完整呈现了夹具各零件的相对位置、运动关系和外形边界，可用于工装方案评审、操作空间校核、非标压头改型设计以及装配指导。建模时将立杆、压臂、滑动块、螺杆、压盘和手柄分别建立，有利于后续出工程图、明细拆分和干涉检查。对于结构设计人员而言，这类模型的价值不只在于外观展示，更在于能够直接验证夹紧范围、操作姿态和安装边界，从而在实物加工前发现开口不足、手柄碰撞或压头偏载等问题。
