赛车模拟设备Fanatec平台安装支架

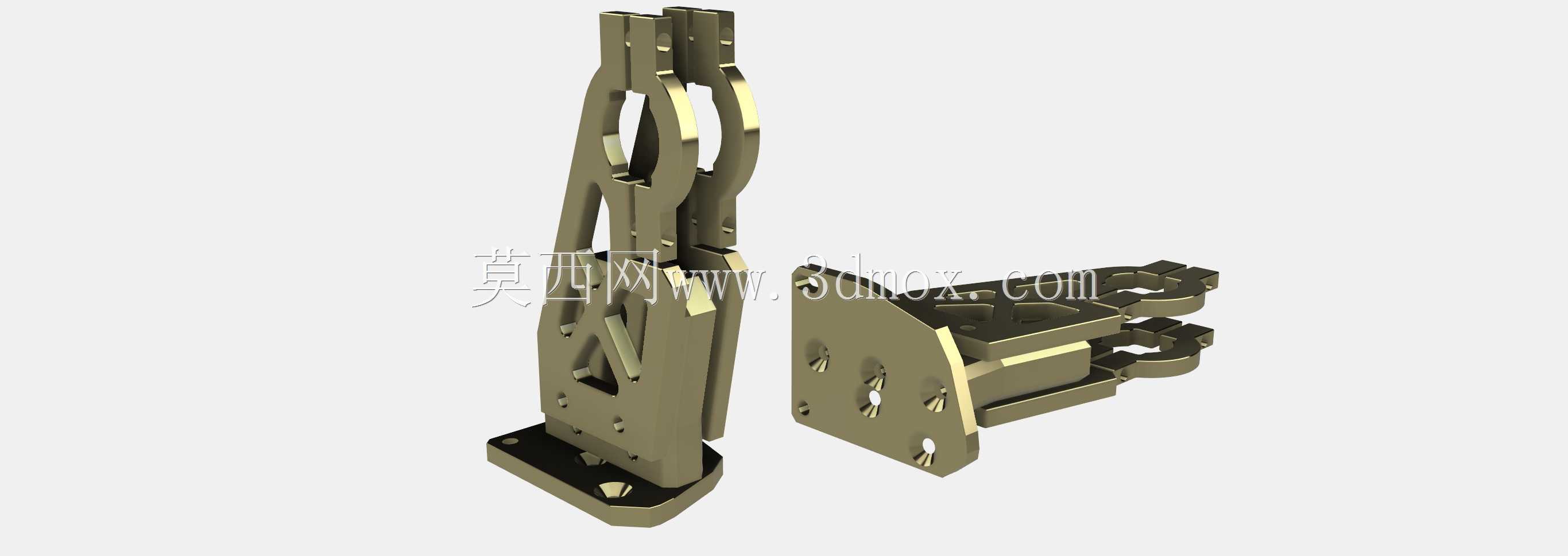

　　在赛车模拟外设的装配体系里，安装支架的刚性与适配边界直接决定整套力反馈设备的操控稳定性。这套支架结构针对Fanatec系列模拟外设的安装需求设计，主体分为立式承托臂与卧式转接座两部分，可分别适配踏板组、排挡杆、手刹模块等不同外设的固定需求，在模拟驾驶舱、电竞训练台、赛车体验设备等场景中承担载荷传递与位置校准的作用。

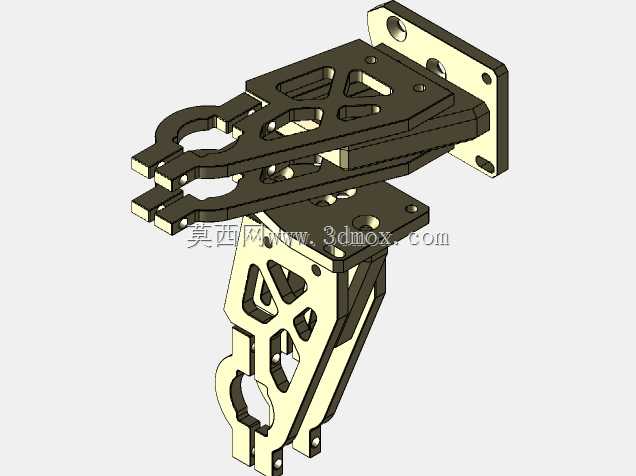

　　从实际使用工况来看，力反馈方向盘与踏板在高频操作下会产生持续的交变载荷，普通薄钣金支架容易在长期受力后出现连接孔位变形、臂身共振等问题。该支架在结构设计上采用了镂空加强的构型思路，立式承托臂沿主受力方向布置连续的折弯加强筋，在臂身中段开设异形减重孔，既削减了整体自重，又避免了大面积平板结构容易出现的屈曲变形；底部加宽的安装法兰提供了足够的支撑跨距，法兰上预留的多组沉头孔可适配不同间距的舱体横梁安装位，安装时可根据座舱内部的空间布局调整固定位置，不需要额外焊接转接块。

　　卧式转接座的对接面采用了多组卡槽与螺栓孔组合的定位方式，对接面的凸台结构可与外设底部的定位槽直接嵌合，安装时先通过卡槽完成初定位，再拧入紧固螺栓，能有效避免设备在受力过程中出现横向滑移。转接座侧面的夹爪结构采用对称式开口设计，可夹持在圆管或方管搭建的座舱框架上，夹爪内侧预留的防滑齿面能够增大接触摩擦力，即使在大力踩踏踏板或猛打方向的工况下，也能保持安装位置不发生偏移。

　　关于安装边界，立式承托臂的底部法兰孔位呈矩形分布，适配主流铝型材座舱的标准槽距，臂身的高度方向预留了多组调节孔，可根据驾驶员的坐姿高度调整外设的安装高度，调节范围覆盖普通坐姿与半躺式赛车坐姿的使用需求。卧式转接座的夹持范围覆盖常见的模拟座舱管材直径，夹爪的开合行程可通过螺栓调节，不需要针对不同管径更换定制配件。两部分结构既可以组合使用构成完整的外设安装平台，也可以单独拆分使用，分别固定不同的模拟设备。

　　在细节处理上，支架的所有外露棱边都做了倒角处理，避免安装调试过程中划伤线路或操作人员；连接孔位全部采用沉头设计，螺栓紧固后表面不会突出凸起，保证外设安装面的平整性。结构整体的受力路径经过优化，操作产生的载荷可通过臂身直接传递到底部法兰与座舱框架，不会在局部形成应力集中，长期使用下的结构稳定性更有保障。针对不同的座舱布局，支架还支持侧向倒装，可将排挡或手刹模块布置在驾驶位侧方，满足不同操作习惯的使用需求。
