电机驱动离心式鼓风风机结构设计

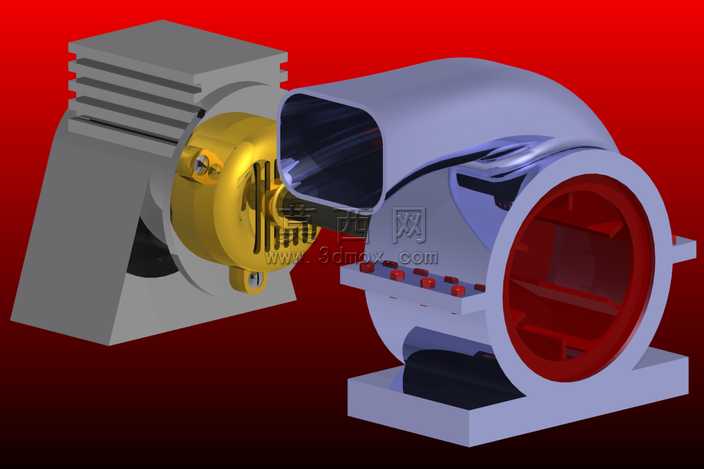

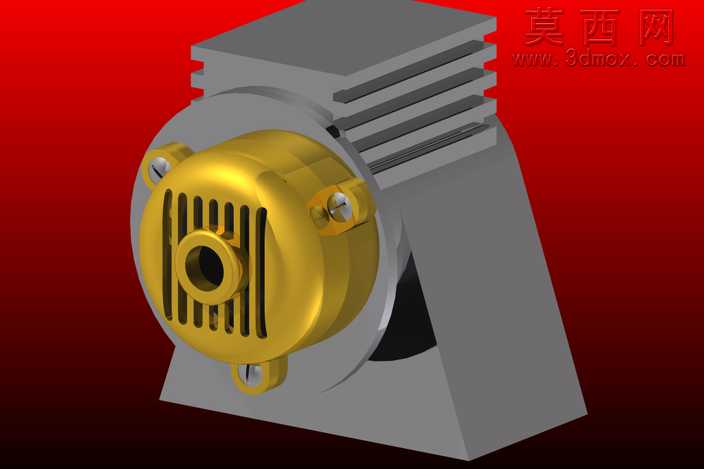

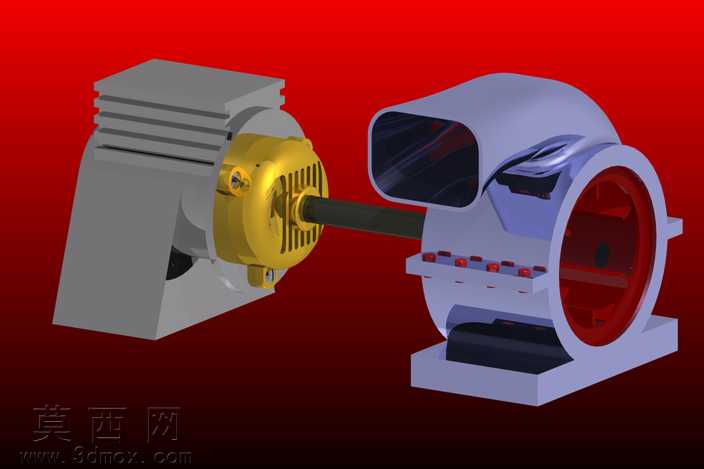

本作品为电机驱动离心式鼓风风机的三维数字化设计模型，整体采用参数化建模思路完成全结构搭建，建模过程中对各部件的装配公差、配合关系做了严谨的参数约束，保证各运动部件无干涉、装配逻辑符合实际生产加工要求。模型分为动力驱动段与风叶蜗壳段两大核心模块，动力端采用散热筋式机座结构，机座表面的横向散热筋通过阵列特征快速生成，既还原了真实电机的散热结构设计，也通过参数化控制保证了筋条间距、厚度的均匀一致性；电机输出轴与风机叶轮采用同轴直连的传动方案，省去了中间传动部件，有效提升了传动效率、降低了运行振动。蜗壳部分采用流线型变截面流道设计，建模时通过多截面曲面放样生成流道内壁，再通过加厚特征生成实体壳体，精准还原了离心风机的气流导向结构，进风口采用收敛式圆弧过渡设计，可有效降低进气阻力，出风口为方形法兰接口，预留了螺栓安装孔位，方便与后续排风管路对接。材质渲染阶段，电机机座采用磨砂灰铸铁材质，调整了粗糙度与金属度参数还原铸铁件的哑光金属质感，端盖与连接紧固件采用抛光镀锌材质，通过高光反射效果突出金属加工件的精密感；风机蜗壳主体采用淡蓝色工程塑料材质，内壁做了轻微反光处理模拟光滑流道的表面特性，叶轮与流道内部的密封结构采用红色橡胶材质，通过高粗糙度、低金属度的参数设置还原橡胶件的哑光弹性质感，底座部分采用与机座一致的铸铁材质，通过统一的材质参数保证整体视觉协调性。结构设计上充分考虑了设备的安装稳定性，电机与蜗壳共用一体式安装底座，底座上预留了地脚安装孔，可直接通过螺栓固定在安装基面；电机与蜗壳的连接部位采用止口定位加螺栓紧固的方案，保证同轴度的同时也方便后期拆装维护，叶轮做了动平衡结构优化，叶片采用后向式设计，在保证风压风量的同时降低运行噪音。整体模型完整还原了该类风机从动力输入到气流输出的全流程结构，各部件均可单独拆分编辑，可用于结构教学、产品方案展示、二次开发优化等场景，建模过程中严格遵循机械设计的相关规范，所有尺寸比例均参考实际同类型产品参数设置，保证模型的工程参考价值。
