航模用外转子无刷电机结构设计

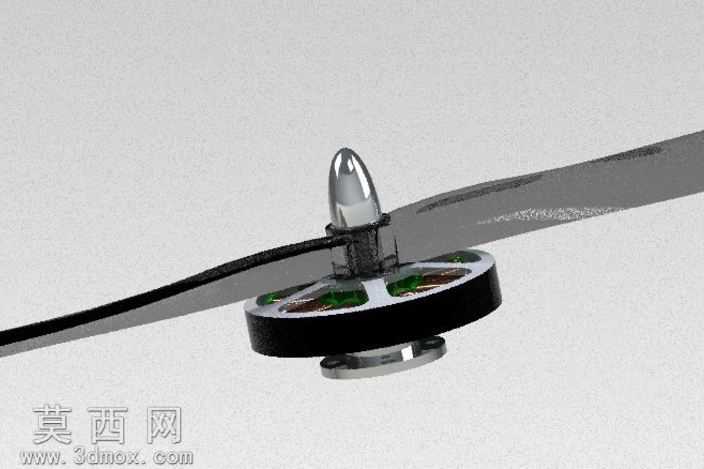

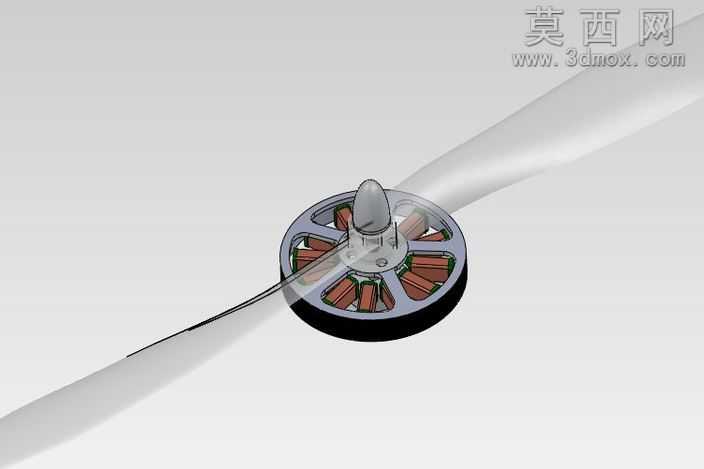

本作品为适配小型航模的外转子无刷电机三维建模成果，建模过程中以实际量产航模电机的尺寸参数为基准，在三维软件中先完成核心基准轴的搭建，以此为定位基准依次排布定子组件、转子外壳、输出轴与整流头结构。定子部分采用多槽式绕线结构建模，每一组矽钢片叠压的定子齿都做了独立的特征拆分，绕线区域预留了合理的漆包线排布空间，还原了真实无刷电机定子的绕组排布逻辑，同时对定子铁芯的叠压纹理做了材质区分，通过哑光金属质感搭配棕红色绕组材质，清晰呈现定子的组件构成。转子部分采用外转式结构设计，外圈的永磁体贴附在转子壳内壁，建模时对磁钢的排布间隙、磁极对位做了精准的参数约束，转子外壳采用轻量化的薄壁结构设计，兼顾结构强度与减重需求，前端的整流头采用流线型曲面建模，通过曲面放样、曲率连续调整优化气动外形，减少电机运转时的空气阻力。输出轴与转子外壳的连接部位做了同轴度约束，轴承安装位预留了标准的配合公差，还原真实电机的装配关系。渲染阶段采用柔和的影棚布光，通过半透明的光影效果模拟电机高速运转时的动态视觉，金属部件的反光度做了分级调整，转子外壳的哑光金属质感、定子绕组的哑光绝缘质感、输出轴的亮面金属质感形成清晰的材质层次，既完整呈现了电机的内部结构组成，也直观展示了成品装配后的外观形态。设计过程中充分考虑了无刷电机的动力输出特性，外转子的结构设计能够提供更大的扭矩输出，适配航模螺旋桨的动力需求，各部件的装配间隙都经过参数校验，确保虚拟模型符合实际生产的装配逻辑，可用于无刷电机的结构教学、航模动力选型参考以及相关产品的前期设计验证。
