40A30μH棒芯环形功率扼流圈结构

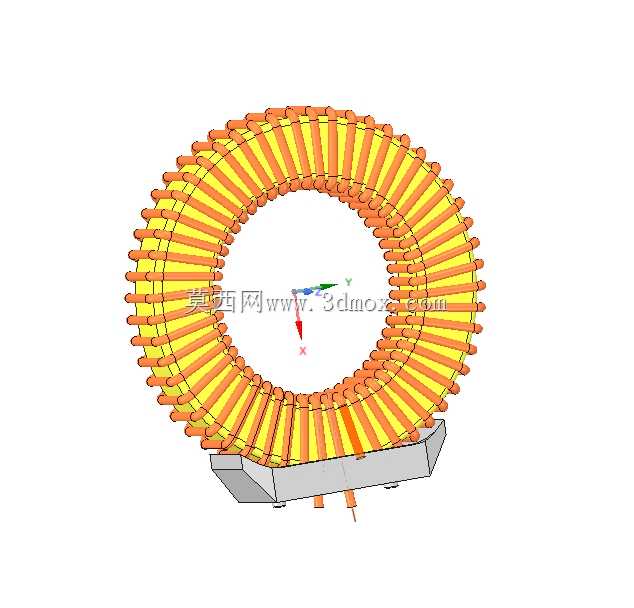

　　该模型呈现的是一种用于光伏DC-DC功率变换回路的环形棒芯扼流圈，重点表达磁芯、绕组、引出端和安装底座之间的空间关系。器件在电路中承担储能、滤波和抑制电流纹波的作用，适合在连续导通模式下工作的升压或降压拓扑中使用。对于从事电源结构设计和磁性元件选型的工程师而言，三维模型的价值不只在于外观还原，更在于能够提前确认绕组占用空间、绝缘距离、端子走向以及与周边功率器件的装配边界。

　　磁体部分采用T300-2铁粉芯环，这种材料在中等功率开关电源中较为常见，具有较好的直流偏置能力和饱和裕度。环形结构能够让磁通主要闭合在磁芯内部，减少外部漏磁对附近采样电路、驱动线路和控制板的干扰。模型中磁环截面与内外径比例按实物尺寸建立，可用于校核绕组层数、绕制饱满度以及磁环在底座中的定位高度。实际应用时，磁芯表面通常需要增加绝缘包覆，绕组与磁芯之间也要考虑耐压和爬电距离，这些在结构评审阶段就应纳入，而不能等到样机阶段再通过垫高或避让来补救。

　　绕组由直径2mm铜线沿环周连续绕制，匝数较多，整体形成密集的环形排布。粗铜线有利于降低直流电阻，在40A工作电流下控制铜损，但也带来绕组硬度高、弯曲半径受限、端部整形困难等工艺问题。模型将每匝铜线的排布关系表现出来，能够直观看到相邻线匝之间的间隙、层叠趋势以及线圈内外侧的堆积差异。对于需要制作绕制工装或评估自动绕线可行性的场景，这种可视化结果比单纯的电气参数更有指导意义。若后续需要优化散热，还可以在该模型基础上分析绕组表面风道，判断是否需要在环圈内侧或下方预留通风通道。

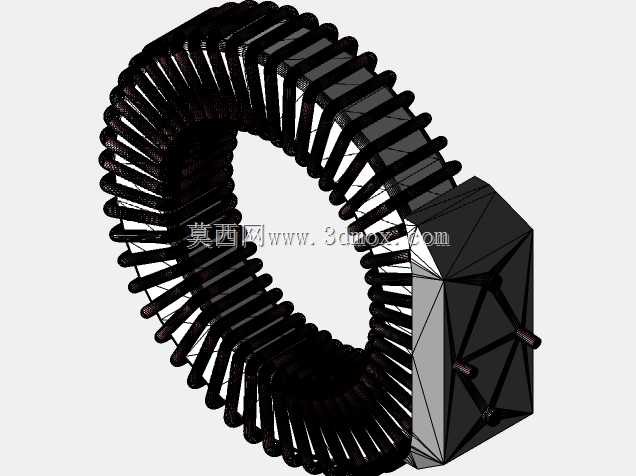

　　器件底部设置了一个近似矩形的安装座，用于承托环形磁芯并固定引出线。底座两侧形成支撑面，可通过螺钉或卡扣固定在功率板、散热器附近或机箱绝缘板上。模型中底座并非简单装饰件，而是决定扼流圈安装高度和重心位置的关键结构。由于环形线圈外径较大，若底座支撑范围不足，设备在振动条件下可能出现磁芯晃动、端子受力或绕组摩擦外壳等问题。因此在整机布局时，需要结合底座轮廓确认安装孔位、绝缘片厚度、焊盘距离以及与电解电容、功率管、散热片之间的安全间隙。

　　引出端从绕组下方延伸而出，端部朝向便于与PCB或铜排连接。三维状态下可以检查引线是否会与底座边缘、磁芯下方空间或相邻紧固件发生干涉。对于大电流电感，引线不能只按电气连通考虑，还要关注弯折应力和焊接可靠性。若引线过长，运输和振动过程中容易产生疲劳断裂；若过短，则会增加装配难度，并可能把应力直接传递到绕组首末端，造成漆膜损伤或匝间短路。模型保留了这部分结构，便于在设计阶段调整出线角度和预留焊接长度。

　　从整机应用看，这类扼流圈通常靠近功率开关和整流器件布置，周围既有大电流回路，也有敏感采样线路。环形磁芯虽然漏磁较小，但在大电流动态变化时仍会在周围形成局部磁场，因此不宜把电流采样电阻、信号连接器或霍尔器件紧贴线圈侧面布置。通过三维模型，可以把扼流圈作为一个有明确体积和磁场影响范围的机电对象来评估，而不是原理图上的一个符号。设计人员可据此规划功率回路面积，缩短输入输出铜排路径，同时让控制板保持合理距离。

　　外形边界方面，环形绕组决定了器件的最大外径和轴向高度，底座则决定了底面投影和安装接触面。在机柜或电源模块内部布置时，上方需要预留绕组到外壳的绝缘距离，下方需要留出引线弯曲和焊点检查空间，侧面还要考虑工具拧固底座螺钉的操作空间。若设备采用灌封或点胶工艺，模型还可用于估算胶体流动空间，确认底座与磁芯接触处是否存在积胶槽，避免胶体进入引线根部后增加返修难度。

　　建模思路上，该结构适合以磁环中心为基准建立装配坐标，先确定磁芯内外径和高度，再按绕组节距生成环形排列的铜线，最后叠加底座和端子。这样做的好处是参数调整方便：当匝数、线径或磁芯规格变化时，可以快速重新生成绕组包络，并同步检查与底座的配合。对于需要输出工程图或制作手板的团队，模型还应明确磁芯与底座之间是否设置缓冲垫、绕组外表面是否增加绝缘胶带、端子是否需要镀锡等工艺细节。

　　总体来看，这一扼流圈模型把磁性元件在功率设备中的机械约束完整呈现出来。它既服务于电路功能实现，也直接影响散热、绝缘、EMI、装配和长期可靠性。通过在三维环境中审视磁芯尺寸、绕组排布、底座支撑和引线方向，结构工程师可以在样机加工前发现多数干涉和布局问题，减少反复改板和磁性件返工，使2kW级光伏功率变换装置的功率回路设计更加紧凑、稳健。
