IRM-15-5板载式ACDC电源模块结构设计

　　在控制柜、传感节点、小型仪表和嵌入式设备里，空间往往不是留给电源的，而是被主控板、接线端子、连接器和散热结构反复挤压。IRM-15-5这类小型AC/DC模块的价值，就在于把交流输入、整流、隔离、变换和直流输出压缩进一个可直接焊接或固定在板上的长方体单元里。三维建模时如果只把它当成一个黑盒，后续装配很容易在引脚间距、壳体高度、周边绝缘距离和走线方向上出问题。

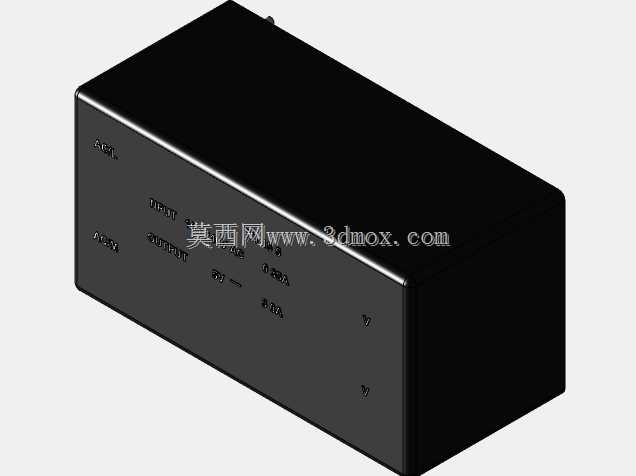

　　这个模型呈现的是典型封闭式模块电源外形：主体为近似长方体，外壳边角做了过渡处理，正面保留丝印信息区，用于标识输入、输出、电压等级和极性。外观虽然简洁，但在结构设计中需要关注的边界并不少。模块底部通常承担与PCB连接的任务，引脚位置决定了板上开孔和焊盘排布；壳体侧面与顶部则影响周围元件的安全间隙。对于采用灌封结构的电源模块，外壳不仅是防护件，也承担绝缘、防尘、防潮和一定的散热作用，因此模型中壳体厚度、拔模方向和表面平整度都应按实物逻辑表达。

　　从实际用途看，IRM-15-5面向的是小功率直流供电场景。它把交流输入转换为稳定的5V直流，可给单片机板、通信接口、继电器驱动、传感器调理电路、指示灯组或小型执行机构供电。在工业现场，这类模块常被放在紧凑的控制盒内，与端子台、断路器、信号转换器并排安装；在楼宇自动化和仪器仪表中，它又可能直接贴装在主板边缘，减少外接电源适配器带来的线束复杂度。它的优势不是大功率输出，而是以较小体积提供隔离型供电，降低系统电源部分的设计难度。

　　建模时应先确定安装基准。通常以模块底面作为PCB贴合面，以引脚中心阵列作为定位依据。引脚不能只做成简单圆柱，需要区分伸出长度、根部位置和焊接后可能占用的板下空间。若设备采用波峰焊或选择性波峰焊，引脚周围要预留工艺通道；若采用手工焊，则要考虑烙铁头和返修空间。模块本体下方不建议布置高大元件，也不宜紧贴大面积金属外壳，因为绝缘距离和温升都会影响长期可靠性。

　　外形尺寸方面，这类模块属于小功率板载电源，长宽高比例接近规则长方体，但不同厂家在引脚直径、壳体倒角和丝印位置上会有差异。结构工程师在调用模型时，应把最大外轮廓作为干涉检查依据，而不是只看标称尺寸。尤其在模块靠近机箱壁、线槽或电容等较高元件时，要把公差、装配偏移和绝缘要求一起计入。若设备需要灌胶、涂覆或加装绝缘片，模块周围还需额外留出工艺层厚度。

　　散热设计不能因为功率等级小而忽略。封闭式模块依靠外壳、引脚和周围空气散热，模型中虽然看不到内部PCB和磁性元件，但布局时应避免把它夹在两个发热器件之间，也不要让塑料支架完全包裹壳体。若设备内部存在自然对流通道，模块顶面最好保留一定空气间隙；若整机采用风冷，气流方向可顺着模块长边布置，使表面热量更快带走。对于长期满载工作的场合，还应结合环境温度校核降额，而不是单纯依赖标称输出能力。

　　设计思路上，这类模块强调标准化替换。统一的封装轮廓和引脚定义，有利于在不同项目之间复用电源布局，也便于在样机阶段进行多家物料替换验证。因此三维模型不必过度追求内部细节，但外部接口必须准确：壳体长宽、高度、引脚位置、引脚直径、极性方向和丝印朝向都要清晰。特别是丝印面方向，若在装配图中放反，生产时可能导致输入输出接线误判。

　　在系统集成中，模块周边通常还要配合保险丝、压敏电阻、EMI滤波电容和输出滤波电容。模型装配时应把这些外围器件的空间一并考虑，避免电源模块本身放得下，却没有位置布置保护元件。进线侧和出线侧最好分开走线，减少交流部分对低压直流信号的干扰。若模块安装在传感器附近，输出线应尽量短，必要时在负载端增加去耦电容，以保证采样电路和通信电路稳定。

　　这个IRM-15-5模型适合用于控制柜内部布局校验、PCB板框评估、整机干涉检查和装配示意。它不是复杂的运动机构，却直接关系到设备能否安全、稳定、可制造地完成供电集成。把外部封装、安装边界和周边安全距离表达准确，比单纯还原外观颜色更有工程意义。
