汉诺玛格立体标识造型结构设计

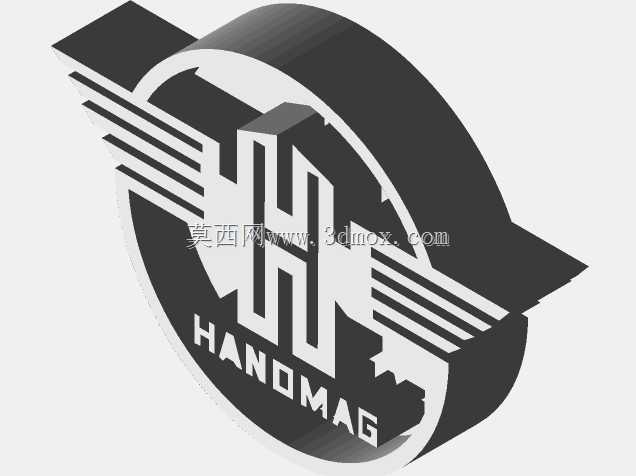

　　该立体标识以圆形徽记为主体轮廓，外圈形成连续包边，内部采用对称式翼形线条与中心几何符号组合，底部沿圆弧布置品牌字母，整体具有明确的正面识别方向和较厚的实体深度。从结构实现角度看，这类造型并不承担传动、承载或密封功能，更多用于设备外罩、纪念摆件、展示墙、机车复原件、工业主题展陈以及品牌视觉装置中。它的价值在于把平面标志转化为可触摸、可装配、可进行表面处理的实体件，使图形边界、转折关系和阴影层次在真实空间中稳定呈现。

　　建模时需要先处理平面图形的闭合轮廓。外圈圆弧、翼部平行条纹、中心折线以及字母区域都应分别建立清晰边界，避免相邻面在拉伸后出现碎边、重叠面或非流形边。由于徽标带有明显的立体厚度，直接整体拉伸虽然可以快速得到体块，但翼部缝隙、字母负形和中心符号之间的高低关系会显得生硬。更合理的做法是按视觉层级拆分：外圈作为基座，中心符号作为中层凸起，翼形线条作为浅浮雕，字母区域根据安装面需要选择下沉、平齐或凸起。这样处理后，在喷砂、喷漆、阳极氧化、丝印或双色注塑等后续工艺中，各区域边界更容易控制。

　　实际安装边界主要由背面贴合形式决定。若用于设备面板，可在圆形背部预留浅止口或定位柱，使标识嵌入预制孔位；若采用粘接，则背面应保持平整并避免大面积尖角悬空；若用于金属铭牌或机械外饰，可在圆周外侧增加微小倒角，既降低搬运时的磕碰风险，也能让喷涂边缘更顺。厚度不宜无限制加大，过厚会导致阴影过重，翼部细条在脱模或数控加工时容易产生振纹；过薄则会削弱立体感，并使背胶固定面积不足。对于常见的展示件，外圈厚度、中心凸起高度和翼纹落差之间应形成递进关系，而不是所有图形处于同一高度。

　　从设备应用看，这类徽标常出现在复古工程机械、拖拉机、商用车、车间文化墙、设备改造项目以及工业风装饰场景中。圆形外轮廓适合布置在圆形安装座、箱体端面、防护罩中心或支架转盘上；两侧展开的翼形线条能够在正面形成横向张力，使标识在较远距离仍具有识别性。中心几何符号承担视觉焦点，线条转折需要保持锐利但可制造，尖角处应根据工艺能力设置最小圆角。若采用激光切割后焊接成型，尖角可保留较清晰；若采用铸造或注塑，则必须考虑拔模斜度、圆角过渡和材料收缩，否则细长翼条容易填充不足或变形。

　　设计思路上，不应只把它看作一张图片的立体化，而要把图形关系转换成结构语言。外圈圆环提供定位基准和视觉收束，内部对称图形保证左右平衡，底部字母沿弧线排列时要控制字距随曲率变化，避免两端字母被压缩变形。字母凸起高度通常低于中心主符号，这样近看可读，远看又不会抢夺主体。翼部多条平行线需要保持等宽、等距和统一深度，若采用铣削加工，刀具半径会直接影响沟槽内角，因此在建模阶段就要确认最小内圆角，而不是等到工艺评审时再临时修模。

　　外形尺寸方面，圆形直径决定了所有细节的最小宽度。直径较小时，翼部条纹数量和字母粗细必须同步简化，否则加工后线条会糊成一片；直径较大时，可以增加外圈台阶、背面沉槽和安装孔，使整件更像机械零件而非单纯贴片。若安装在有振动的设备表面，背部不宜完全依赖薄胶层，应增加螺柱、铆钉孔或卡扣位；若安装在墙面或展架上，则可在背面预留挂槽，并通过加强筋控制薄板翘曲。对于需要发光或背光的版本，还可在翼纹缝隙和字母背后预留透光层，但此时模型要拆分为面罩、遮光层和底座，结构复杂度会明显提高。

　　表面处理也会影响造型判断。深色基底配浅色凸起能够强化图形边界；金属拉丝处理适合外圈和中心符号，但会削弱细小字母的清晰度；喷砂面则能让浮雕阴影更柔和。若用于户外设备，材料需考虑耐候性，边缘不能形成积水沟槽；若用于室内陈列，则可更强调锐利边线和精密感。整体而言，该模型的核心不是复杂机构，而是把品牌图形、安装方式、加工工艺和视觉层级统一到一个可制造的立体零件中。
