追风者EvolvX机箱水冷导流集成水道板

　　这款水道板是面向追风者P600S与Evolv X PHP600S-SDB机箱开发的水冷回路集成构件，核心作用是把分散的冷头、水泵、冷排管路通过预制流道整合为一体，替代大量弯折软管与快接接头，压缩机箱内部走管空间，同时降低多接头带来的渗漏风险。从实际装机场景看，这类导流板多用于高端分体水冷主机，尤其适合追求机箱内部整洁度、需要同时覆盖CPU与显卡散热回路的装机方案；在工业紧凑型液冷测试台中，也可参照该结构思路定制集成流道，减少管路装配工时。

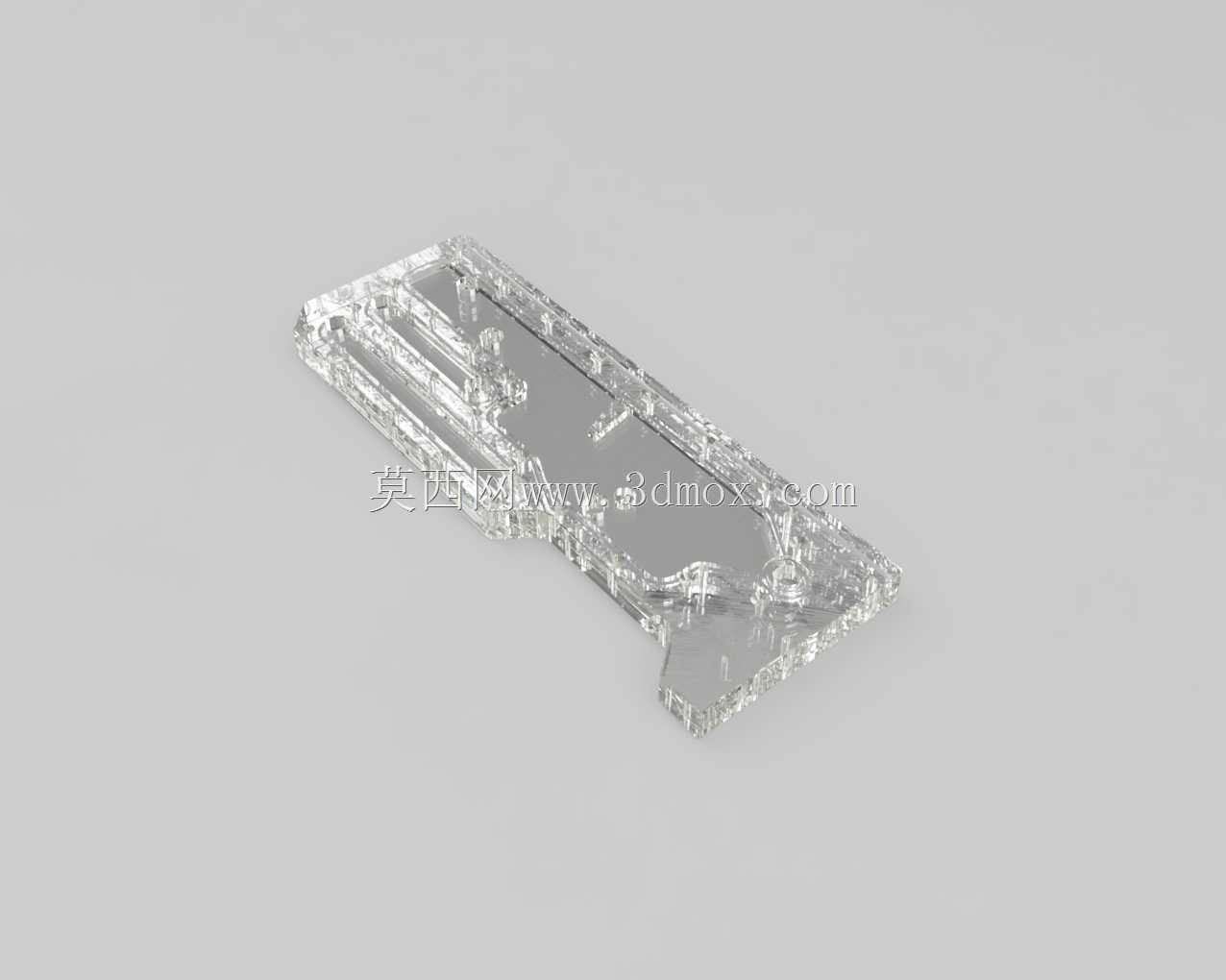

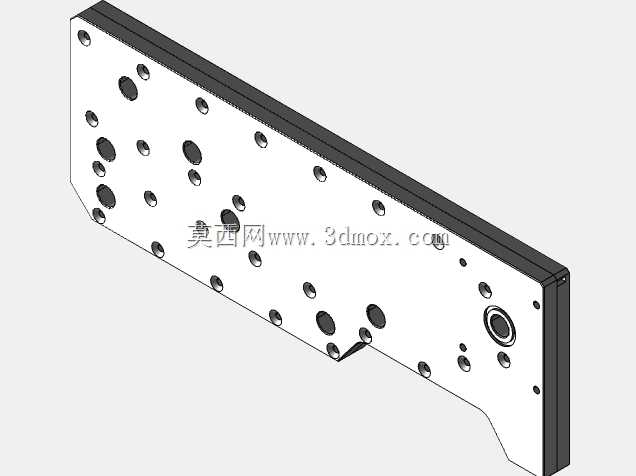

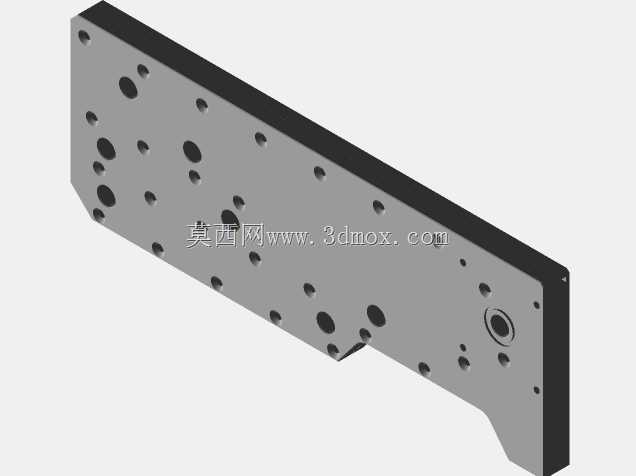

　　构件整体采用透明亚克力类材质加工，外形为不规则长板，边缘随机箱内侧安装位轮廓做了切角处理，可完全贴合对应机箱的电源仓上方或背板侧安装区域。板体表面预留了多个水嘴安装位与流道交汇腔，不同孔位分别对应进水、出水、水泵串联、冷排回路、排气与排水功能，部分孔位周边做了局部加厚凸台，用来抵消攻牙与接头拧紧时的应力，避免透明板材出现微裂纹。

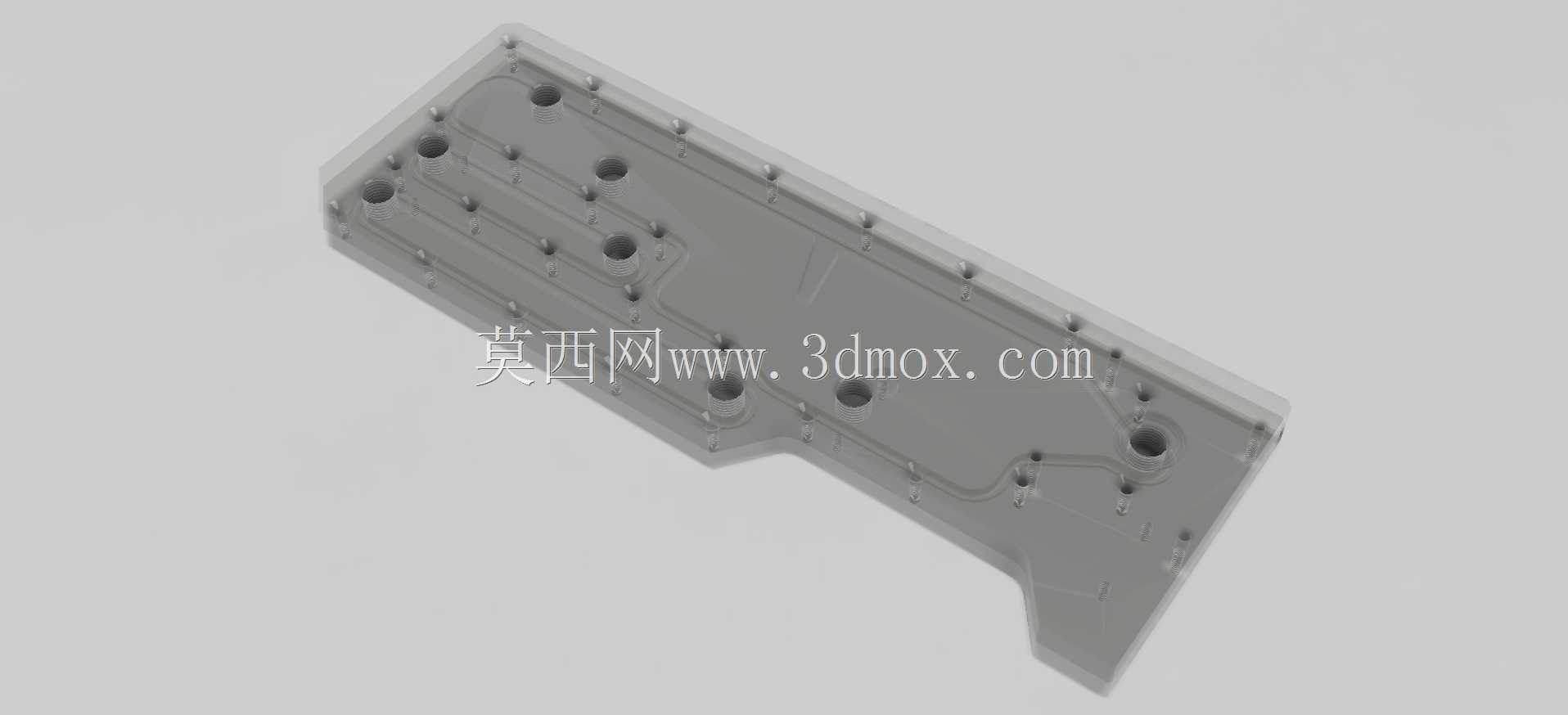

　　设计上首先要解决流道压损与流量平衡问题。板内流道并非简单等径直槽，而是在靠近CPU与显卡支路的位置做了截面变化，让两条并联支路的流阻尽量接近，避免单支路流量过低导致散热瓶颈。流道转角处多采用圆弧过渡，而非直角对接，可减少冷却液在高速转向时产生的涡流与气蚀，长期运行时也能降低水泵负载。水道板靠近水泵的位置预留了平整安装面，可直接固定D5或DDC类型水泵，泵体出入口与板内流道直接对接，省去中间连接管，让整体结构更紧凑。

　　安装边界方面，板体四周的固定孔位与机箱预装螺柱一一对应，孔位周边设计了沉台，可嵌入橡胶垫圈隔离金属螺丝与亚克力板，既防止拧紧时板材受力开裂，也能缓冲运输过程中的振动。板体与机箱侧壁之间需预留一定间隙，一方面给背面水嘴与硬管留出操作空间，另一方面避免板材与钣金边缘直接摩擦产生碎屑。靠近主板托盘的一侧，板体轮廓严格避开主板24Pin供电线、CPU8Pin供电线与显卡供电线的走线路径，不会出现装机后线材被压板挤压的情况。

　　从结构工程角度看，这类透明水道板的建模重点不只是外观复刻，更要还原内部流道的壁厚一致性。过薄的位置在长期水压作用下可能出现鼓胀甚至渗漏，过厚则会增加材料内应力与加工变形量。模型中流道交汇处的壁厚、水嘴孔位的攻牙深度、密封槽的宽度与深度都需要按实际密封件尺寸设定，才能保证装配后O型圈有足够压缩量。板体表面的固定孔、泵体安装孔与灯条卡槽也需同步建模，因为这些特征直接决定成品能否直接装入机箱，而不是仅作为外观展示件。

　　在实际维护场景中，水道板最低位置预留的排水孔可在更换冷却液时快速排空回路，最高位置的排气孔则用于初次注液时排出 trapped air，减少水泵空转。板体边缘的异形轮廓不仅是为了造型，更多是避让机箱内部的硬盘架、走线胶圈与钣金翻边；如果忽略这些边界，装机时会出现板体与机箱干涉，无法贴平安装面。

　　对于三维建模与结构设计人员而言，该构件的价值在于展示了如何在有限机箱空间内把流体通道、安装固定、部件避让与外观展示整合到单一板材上。建模时需要同时参考机箱内部钣金尺寸、水冷接头标准、水泵安装孔距与密封件规格，任何一项尺寸偏差都会导致最终成品无法装配。透明材质的模型还需注意内部流道与外表面的布尔运算质量，流道交叉处不能出现残留面或薄壁，否则后续出工程图或进行3D打印验证时会产生结构错误。
