沙尔克04足球俱乐部金属标识牌

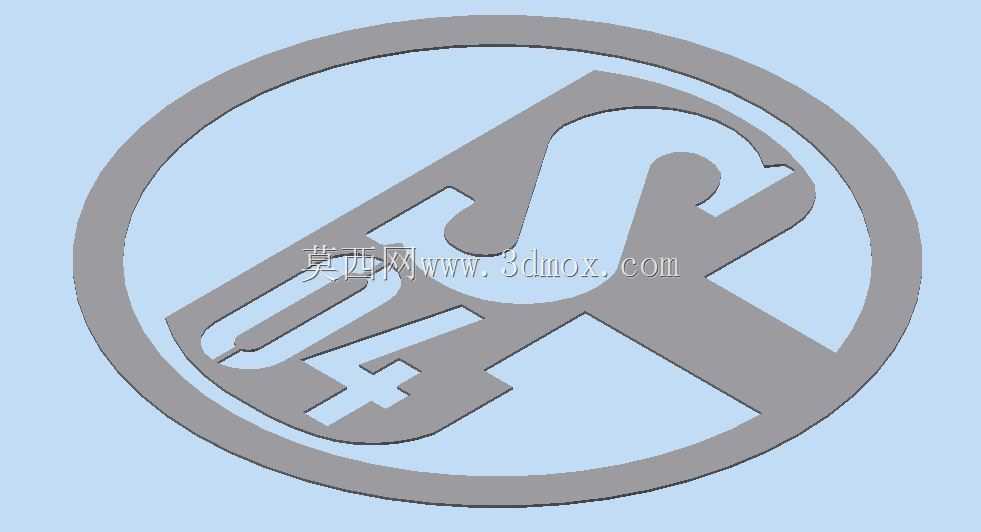

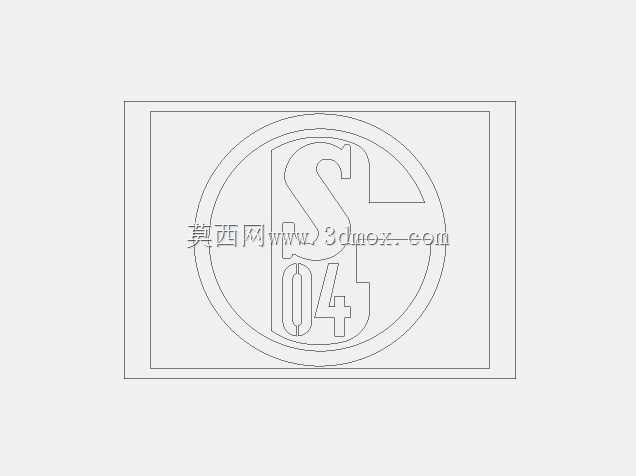

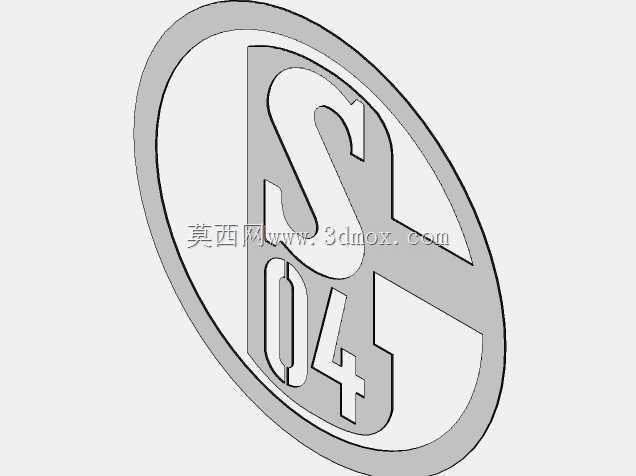

　　该标识件以沙尔克04足球俱乐部徽标为造型蓝本，采用1.5mm厚薄板金属加工成型，整体外轮廓为直径约400mm的正圆形，属于典型的平面钣金切割类装饰五金件。在实际工程应用中，这类金属标识常被安装于球迷主题酒吧墙面、俱乐部展厅、运动场馆导视系统、体育用品门店背景墙或工业设备外观装饰面板上，兼具品牌展示与空间点缀作用。

　　从结构实现角度看，模型将原队徽中圆环、S形主体与04数字等复杂图形转化为连续的单一切割轮廓，线条之间保持合理桥接，避免了激光切割或等离子下料后出现零散脱落的小碎块。1.5mm板厚在保证标识挺括度的同时控制了整体重量，既可用沉头螺钉直接固定在墙面或基板上，也可在背部加装螺柱、磁吸座或亚克力衬板，形成悬浮、背光或多层叠加的展示效果。外圆直径400mm属于中等展示尺寸，安装时需在墙面预留略大于标识的视觉边界，并注意四角或圆周方向固定点的受力均匀，防止薄板长期悬挂后产生翘曲。

　　建模过程中，图形矢量化是关键环节。队徽曲线包含大量自由圆弧与锐角转折，直接导入切割系统前需清理重叠线段、重复节点和自相交轮廓，并统一内外轮廓的切割方向。对于S形与数字04交汇的狭窄区域，应重点检查最小缝宽：若缝宽小于板材厚度，激光切割热影响区容易造成熔渣粘连，后续打磨成本显著上升；适当放大窄缝、保留工艺圆角，可提高一次合格率。外圆环作为主要承载边框，其宽度不宜过窄，否则在搬运和安装时容易变形，模型中通过较宽的环形边框提升了整体刚性。

　　在工艺选择上，1.5mm碳钢板或不锈钢板均可采用激光切割完成外形，后续通过拉丝、喷砂、喷涂、电镀或做旧处理呈现不同质感。若用于户外场景，建议选用304不锈钢并在表面增加耐候涂层，安装孔位采用沉孔设计以隐藏螺钉头；若用于室内发光背景墙，可在金属标识背后预留LED灯带槽位和走线间隙，此时400mm外径与墙面之间需保持20-40mm的安装距离，以形成均匀光晕。边缘倒角处理同样不可忽视，锐边去除后既能避免划伤安装人员，也能提升成品的精致度。

　　从设计还原角度看，该模型并非简单贴图拉伸，而是对队徽比例、线条粗细和负形空间进行了工程化修正。圆形外框保证视觉完整性，内部S形曲线承担识别主体，数字04与图形穿插形成层次。建模时需控制曲线曲率连续，避免在放大到400mm后出现折线或锯齿；对于尖角位置，可加入微小圆角补偿切割热变形，使成品线条更加顺滑。薄板件虽然不承受复杂结构载荷，但其平面度直接影响外观质量，因此在排版下料时应尽量沿板材轧制方向布置大轮廓，减少轧制应力引起的侧弯；加工完成后可通过校平机或手工矫形保证板面平整。

　　这类标识件在体育周边、商业空间和企业文化墙项目中需求稳定。结构工程师在选型时，需要综合考虑安装基面材质、室内外环境、视觉距离和固定方式：墙面为混凝土时使用膨胀螺栓，木质或轻钢龙骨基层则采用自攻螺钉配合背板；若标识需要经常更换，背部加装磁吸或挂耳结构比永久焊接更便于维护。整体而言，该金属标识把图形符号、薄板工艺和安装边界整合在同一三维模型中，既可直接用于切割编程，也为后续表面处理、灯光配合和装配设计提供了清晰的结构依据。
