JST-B3B-ZR间距1.5mm立式连接器

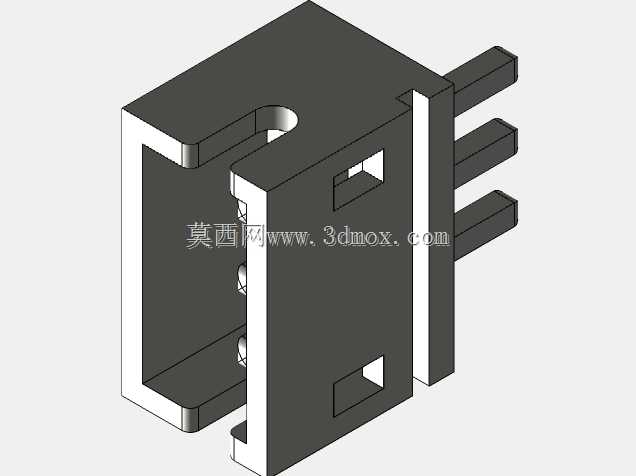

　　在消费电子、小型控制板和传感模块的板级互连中，1.5mm间距针座经常出现在空间受限但又要求可靠插拔的位置。这个B3B-ZR连接器模型还原的是一种三Pin直插式结构，主体由绝缘塑壳和三根方形插针组成，塑壳两侧带定位与卡扣特征，用于在装配时约束对接方向并防止线束端松脱。

　　从实际使用看，这类连接器主要承担板对线的信号或小电流连接。三根插针按1.5mm中心距平行排列，插针从塑壳底部伸出，可穿过PCB对应焊盘进行波峰焊或手工焊接；塑壳内部形成容纳端子的腔体，对接时胶壳端子沿槽位插入，侧壁和挡块限制其左右晃动。模型中塑壳侧面的方形开口并非装饰，而是与端子锁扣或壳体加强结构相关的特征，在反复插拔过程中能够分散局部应力，避免薄壁处开裂。

　　设计这类零件时，工程师首先要确认的是网格或间距定义。1.5mm间距意味着相邻插针中心距离固定，PCB封装必须按该节距布置焊盘，否则会出现插针无法同时入孔或焊接后塑壳浮高的问题。其次要关注塑壳外轮廓与板上周边器件的安全边界：模型呈现的U型包覆结构会在插座上方和两侧形成一定高度与宽度，布局时不能只按插针投影预留空间，还要给对接胶壳的插入、手指或工装操作留出余量。

　　安装边界方面，直插针座的关键尺寸包括插针行距、针脚伸出长度、塑壳底面到PCB的贴合高度以及塑壳总高。针脚伸出长度决定焊锡爬升和焊接强度，过长会增加占板面积并可能触碰底层走线，过短则容易虚焊。塑壳底部通常贴近板面，模型中的定位柱或边缘凸台可帮助连接器在过炉前预固定，减少歪斜。对于自动化产线，还要考虑吸嘴取放位置和料带包装方向，虽然这些不一定全部体现在外观模型上，但结构外形会直接影响拾取稳定性。

　　建模思路上，应先以插针节距和PCB孔位为基准建立骨架，再生成塑壳主体。塑壳属于典型的薄壁绝缘件，内部需要做出端子容纳槽、防呆倒角和插拔导向面；插针则要区分塑壳内固定段和板外焊接段，两段截面可能一致，但位置公差要求不同。侧壁开口、顶部缺口和边缘倒角不能随意简化，因为它们会影响与配套胶壳的干涉检查。若用于整机装配评审，模型还应保留足够的拔模和圆角特征，以便后续判断模具成型可行性。

　　在设备选型阶段，结构工程师会把该连接器放入PCB装配中，检查三种关系：一是插针与焊盘孔的同轴度，二是塑壳与周边电容、芯片外壳或壳体筋位的间隙，三是对接方向上是否有足够的插拔空间。对于传感器类小板，连接器往往布置在板边，此时塑壳外侧到板边的距离尤其重要，距离过小会导致胶壳无法完全插入，距离过大则浪费板面。模型中清晰的实体边界有助于在三维环境中直接测量这些尺寸，而不必依赖二维图纸反复核对。

　　从功能特性看，三Pin配置适用于简单的三线连接，例如电源、地和一根信号线，或者传感器的电源、输出与公共端。1.5mm间距小于常见2.54mm排针，因此更适合便携式仪器、小型模块和高密度控制板；但载流能力也相应受限，设计时需结合线规和温升条件使用。直插结构相比贴片结构具有更强的机械保持力，适合需要频繁插拔或线束存在一定拉扯的场合，但对PCB焊接面的平整度和孔位精度提出了要求。

　　在三维建模和装配验证中，这类连接器模型的价值不在于展示复杂曲面，而在于准确表达接口边界。插针位置决定电气封装，塑壳外形决定干涉区域，卡扣和导向特征决定对接手感与可靠性。把这些特征按工程意图建清楚，结构设计、PCB封装和线束开发才能在同一基准上协同，避免样机阶段出现插不上、焊不正或周边件顶壳等问题。
