5015规格轴流散热风机结构设计

项目分类:风扇 发布时间:2022-03-28 ID:593116
  • 5015规格轴流散热风机结构设计
  • 5015规格轴流散热风机结构设计
  • 5015规格轴流散热风机结构设计
  • 5015规格轴流散热风机结构设计

  在紧凑型电子设备、桌面级3D打印机、小型工控机柜以及嵌入式硬件模组的热管理方案里,小尺寸轴流风机是最常用的主动风冷执行部件,本次完成建模的50×50×15mm规格轴流风机,正是这类场景里适配性极强的标准尺寸选型。这类风机的核心作用是通过定向气流带走发热元器件表面累积的热量,把设备内部工作温度控制在元器件允许的耐受区间内,避免芯片、驱动板、电源模块因为长期过热出现性能降频、寿命折损甚至热失效的问题。

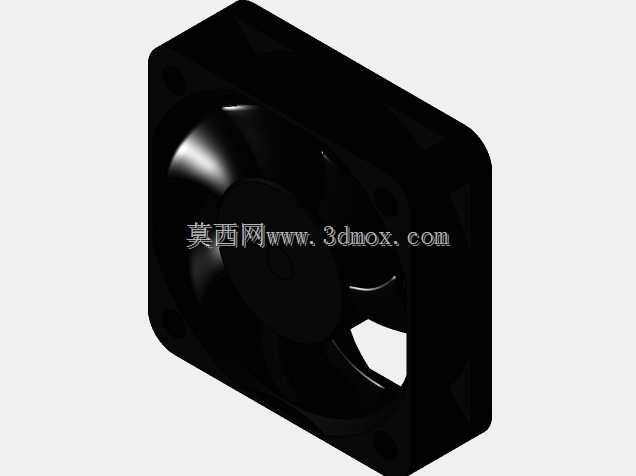

  从实际安装边界来看,这款风机的外轮廓长宽均为50mm,整体厚度仅15mm,属于典型的薄型轴流风机,四个安装孔分布在方形外框的四角位置,孔位间距完全匹配行业通用的50mm风机安装规范,不管是直接用螺丝锁附在设备机箱的通风开孔上,还是搭配标准的风机防尘网、减震胶钉使用,都不需要额外修改安装位尺寸。15mm的厚度优势在空间局促的紧凑型设备里格外明显,很多对内部堆叠厚度有严格限制的便携设备、薄型工控装置,无法容纳20mm及以上厚度的标准风机,这款15mm厚度的产品就能在不挤占主板、布线、结构件空间的前提下完成风冷组件布置。

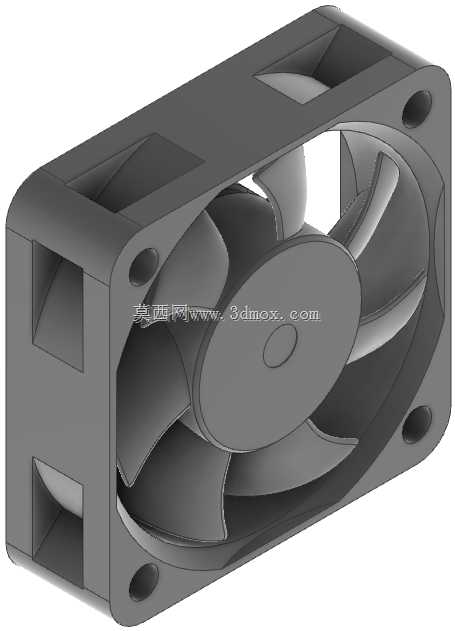

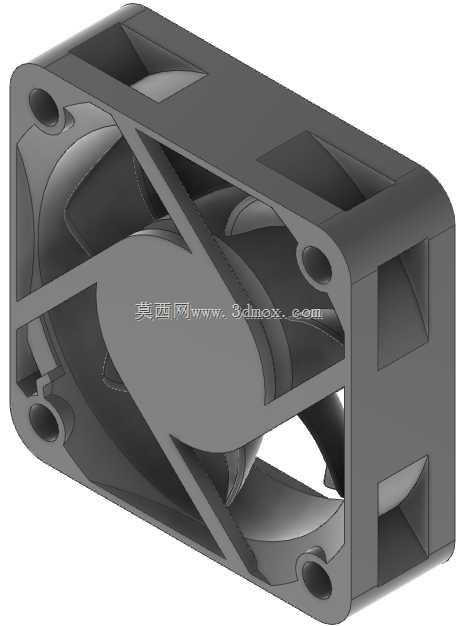

  建模过程中优先还原了风机的实际装配逻辑,方形外框采用四角带安装凸台的结构,凸台位置预留的沉孔结构可以让螺丝头完全沉入框体内部,不会突出到风机外侧影响安装平面的贴合度;外框内部的支撑筋采用斜向交叉布置,既可以把中心的电机容纳座稳定固定在风道中心,又尽可能减少了支撑结构对风道通流面积的遮挡,避免不必要的风阻损耗。扇叶部分采用手工拟合的曲面造型,参考了同规格量产风机的叶型倾角与叶片数量,叶片前缘到后缘的弧度做了连续过渡,保证气流可以沿着叶片曲面顺畅加速,从风机进风侧定向输送到出风侧。考虑到实际使用中很多场景会把风机贴附在散热鳍片表面,建模时特意保证了外框出风侧端面的平面度,让风机和散热鳍片之间可以紧密贴合,减少缝隙处的气流泄漏,提升风冷换热的整体效率。

  从功能特性层面看,这类小尺寸轴流风机通常采用直流供电,工作转速区间可以根据设备的散热需求做匹配,低转速下运行噪音低,适合对噪音敏感的办公类电子设备;高转速下可以提供更大的风压风量,适配热流密度更高的功率器件散热场景。在3D打印机设备里,这类风机既可以用来给挤出头的冷端段做散热,保证耗材在进入熔融腔之前保持刚性形态,避免出现耗材提前软化堵头的问题,也可以布置在主板仓位置,给步进电机驱动、主控芯片提供持续的流经气流;在小型工控机柜里,多台同规格风机可以组成并排的通风阵列,在机柜内部形成稳定的空气对流路径,把柜内电气元件工作产生的热量及时排出到外部环境;在嵌入式硬件开发场景中,这款风机也可以搭配自定义的散热风道,给FPGA、功率板这类发热集中的模块做定点强化散热。

  建模时也兼顾了后续结构干涉检查的需求,整个风机的外轮廓、安装孔位、突出结构都按照实际量产产品的尺寸公差做了还原,结构工程师在做整机设备的堆叠设计时,可以直接把这个模型导入装配体,验证风机和周边PCB板、接线端子、结构外壳之间的安全间隙,提前排查装配过程中可能出现的空间干涉问题,不需要在方案设计阶段反复测绘实物尺寸。扇叶和外框之间的间隙也按照实际产品的安全间隙做了保留,既避免了转动过程中扇叶蹭到外框内壁,也不会因为间隙过大造成过多的气流回流损失。中心的电机容纳座尺寸也匹配常见的直流无刷电机规格,后续如果需要做风机内部的详细结构拆解设计,也可以在这个基础模型上继续细化电机定子、转子、轴承、驱动电路板的细节结构,完成整套风机的完整参数化建模。
