十六毫米微型轴流散热风机结构设计

　　在高密度电子设备内部，热流密度持续提升，留给风冷组件的空间往往被压缩到厘米级以下。十六毫米规格的微型轴流风扇，正是面向这类受限空间设计的主动散热部件，常见于嵌入式计算模块、小型工控板、便携检测仪器、微型光机组件、高密度电源模组以及紧凑型CPU周边散热场景。它的核心作用不是单纯推动空气，而是在有限安装边界内建立稳定的定向气流，将芯片、功率器件或散热鳍片表面积聚的热量带走，避免局部热点触发降频、老化或可靠性问题。

　　从结构上看，这类风扇采用方形外框与圆形风腔结合的布局。方形外框便于在PCB、支架或设备壳体上定位，四角预留安装孔，可通过螺丝、减震胶钉或卡扣方式固定；圆形风腔则为叶轮旋转提供连续流道，减少框体对气流的突变干扰。十六毫米指的是外框的典型边长尺寸，属于微型风机范畴，整体厚度通常较薄，适合堆叠在鳍片侧面、设备侧壁或狭窄夹层中。实际选型时，不能只看标称边长，还要核对安装孔距、框体总厚、出线方向、转子与静区间隙，以及旋转时是否与周边电容、连接器、散热片棱边发生干涉。

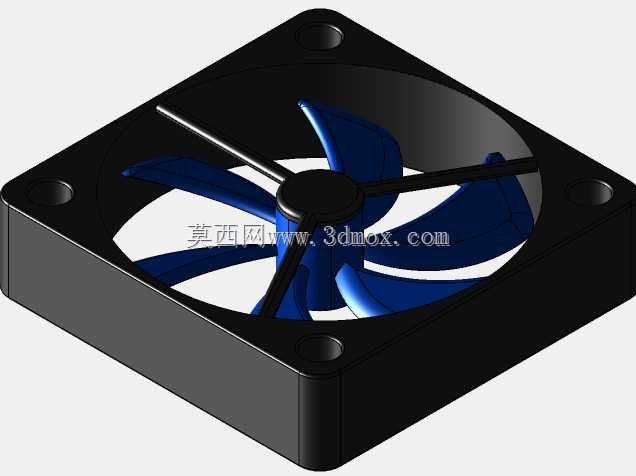

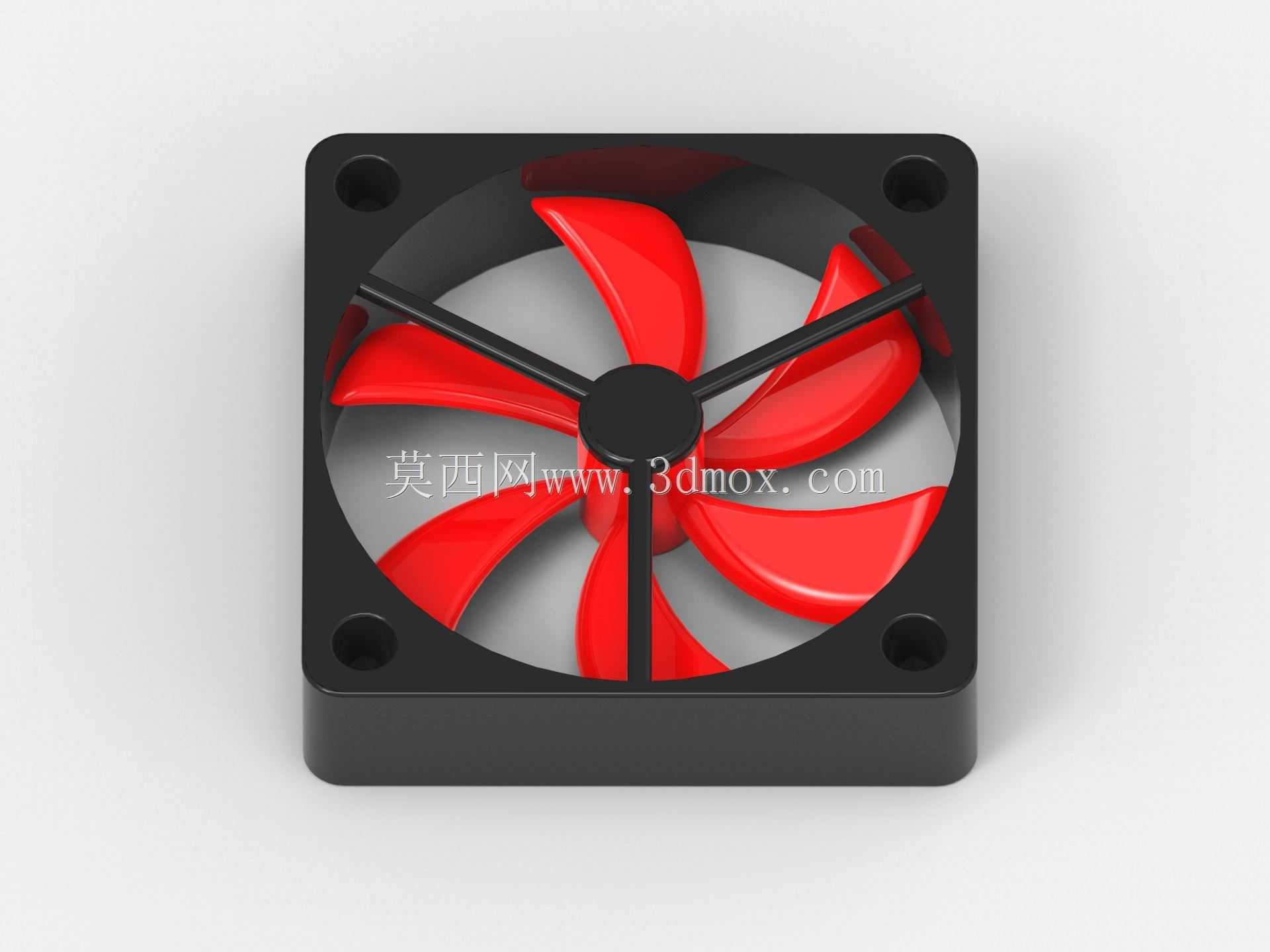

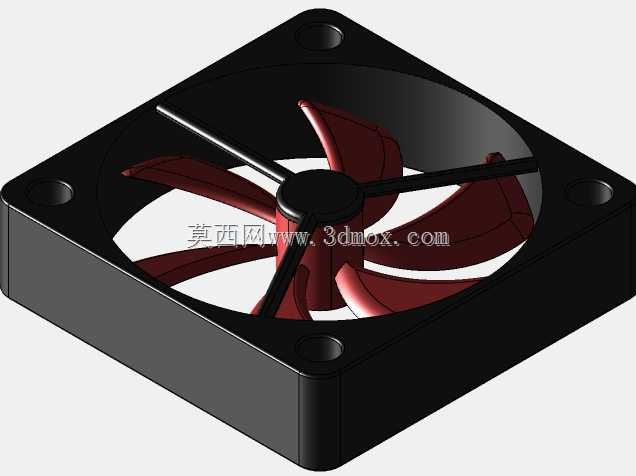

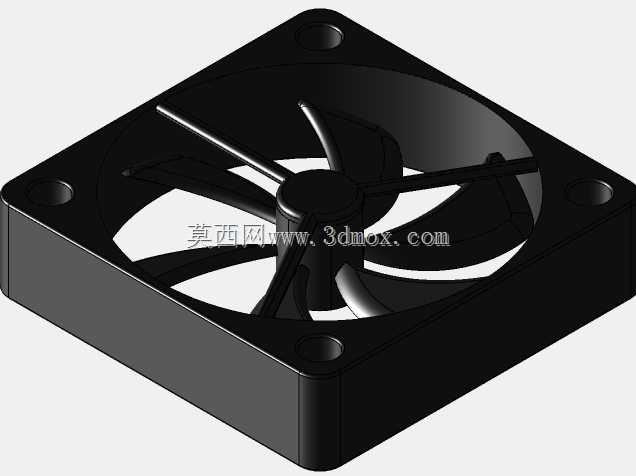

　　叶轮设计是决定风量与噪声平衡的关键。图中模型采用多叶片曲面构型，叶片从中心轮毂向外缘延展，叶根与轮毂平滑过渡，叶尖贴近风腔内壁。这样的处理一方面保证叶片有足够投影面积推动空气，另一方面通过控制叶尖间隙降低回流损失。叶片前缘、后缘和压力面曲面并非随意造型，而是需要兼顾小直径下的气动效率：叶片过平会导致推风能力不足，弯扭过大又可能在高转速下产生明显湍流噪声。中心轮毂用于容纳电机转子并形成气动整流，支撑筋则连接外框与电机座，其位置、数量和截面形状会影响出风均匀度。若支撑筋过于宽厚，气流经过时会产生切割噪声和尾迹；若过于纤薄，则在跌落、振动或长期旋转工况下可能影响结构刚性。

　　建模时需要把风扇拆成外框、风腔、叶轮、轮毂、支撑筋、安装孔和内部电机占位区域分别处理。外框四角通常做圆角或沉孔结构，既避免应力集中，也给紧固件留出贴合面。风腔内壁与叶轮外缘之间应保留均匀间隙，这个间隙在微型风扇中非常敏感：间隙过大，叶尖泄漏增强，风压下降；间隙过小，制造公差、热胀冷缩或轴承窜动可能导致擦框。叶轮部分要注意叶片拔模或壁厚一致性，若后续用于塑料件成型，厚薄突变会造成缩痕、翘曲或充填困难。中心区域还需预留电机、轴承和轴芯的装配空间，即使外观模型不展开内部电机细节，也应在结构边界上体现合理的容纳尺寸。

　　这类风扇的应用方式并不局限于单扇直吹。在空间允许时，它可以与铝挤鳍片、铜质导热垫或热管末端组成主动散热模组；在密闭设备中，则可布置在侧壁通风口，形成进风或排风通道。设计人员需要根据热源功耗、环境温度、允许温升和风道阻力判断工作点。小直径风扇能够提供较高转速，但风压天然受限，若风道被密集线缆、开孔网罩或多层鳍片阻挡，实际风量会明显衰减。因此在结构布局阶段，应尽量让进风侧保留通畅空间，避免扇面紧贴壳体或被元器件遮挡；出风侧也不宜突然扩大或急转弯，否则会增加涡流损失。

　　安装边界方面，方形框体的平面度需要重点关注。微型风扇体积小，螺丝锁紧力稍大就可能使框体变形，进而带动风腔偏心，引发叶轮擦碰或轴承偏载。若采用胶钉固定，则要核算胶钉孔径与柱径的匹配关系，既保证装配可靠，又利用橡胶材料吸收振动。对于需要长期运行的设备，风扇旋转方向、出线位置和标签面方向也会影响维护便利性。模型中虽然只展示了外观结构，但在真实工程中，这些边界条件会直接决定该散热组件能否顺利进入装配。

　　从三维建模练习角度看，这个案例适合训练曲面叶片、薄壁外框、阵列安装孔和内部装配空间的协同设计。先确定外框尺寸与安装孔位，再建立风腔和中心电机座，随后绘制单片叶片并通过旋转复制形成叶轮。叶片曲面完成后，应检查叶尖与风腔的周向间隙、叶片与支撑筋的相对位置，以及整体是否存在非流形边或零厚度面。若模型用于后续仿真或加工，还需区分外观面与装配面：安装孔、风腔内壁、轮毂端面和电机定位面应保持尺寸清晰，外观圆角则可在不影响功能的前提下统一处理。

　　总体而言，十六毫米微型冷却风扇体现的是小空间热管理中的工程折中。它要求在极小尺寸内同时满足气流推动、结构固定、振动控制、装配避让和噪声抑制等多重需求。对结构工程师而言，理解这些边界比单纯绘制一个扇叶外形更重要；只有把气动空间、安装方式、材料壁厚和周边热源一起纳入设计，风扇模型才具备真正的工程参考价值。
