轴惰轮支承轴承组件结构设计

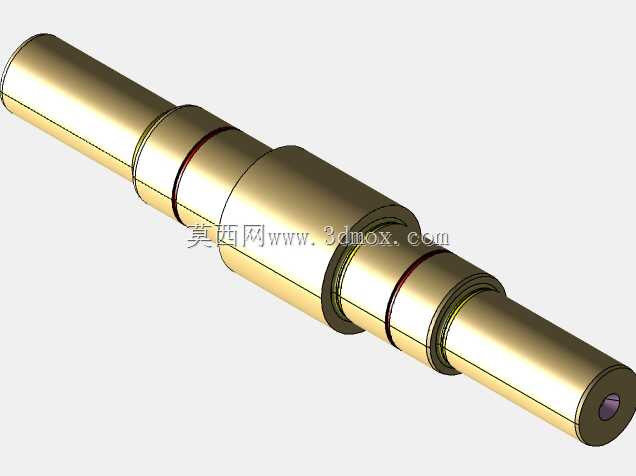

　　该轴惰轮支承轴承组件的三维结构，呈现的是一种用于旋转支承与载荷传递的典型轴系部件。从模型外观可以看出，整体为阶梯轴搭配两处轴承位的组合结构，轴身沿轴向分布有不同直径的圆柱段，用于安装轴承、定位惰轮及限制轴向窜动。两端轴颈向外延伸，可作为与机架或支座配合的安装部位，中间直径较大的轴段用于承载惰轮，两侧轴肩则为轴承内圈提供轴向定位基准。

　　在实际设备中，这类组件常见于需要中间换向、张紧或传递运动的传动链路。例如带传动或链传动系统中，当主从动轮中心距较大、包角不足，或需要改变传动方向时，惰轮轴组件便承担支承惰轮、维持传动件张力的作用。轴承布置在惰轮两侧，能够使惰轮在轴上灵活回转，同时将径向载荷通过轴传递至两侧支承结构。与悬臂式支承相比，这种双支承跨距布置可显著降低轴的弯矩，提高轴系刚度，减少运转过程中的挠曲变形。

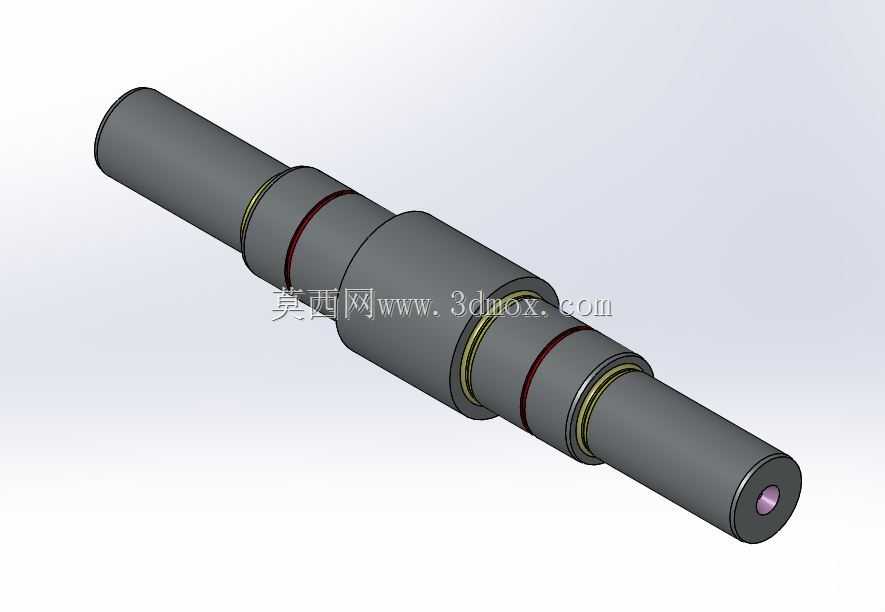

　　从结构设计思路看，阶梯轴的各段直径并非随意变化，而是结合装配顺序、轴承内圈定位、零件拆装空间以及应力集中控制综合确定。轴承位直径需与所选轴承内径匹配，轴肩高度通常要低于轴承内圈厚度，以便拆卸工具能够抵住内圈端面；而惰轮安装段的长度则需与轮毂宽度相适应，并预留适当间隙，避免运转时因热膨胀或制造误差造成卡滞。模型中轴身可见的环形槽与红色密封示意，通常用于安装挡圈、密封圈或调整垫片，其作用分别是轴向限位、防止润滑脂外泄以及阻挡粉尘进入轴承滚道。

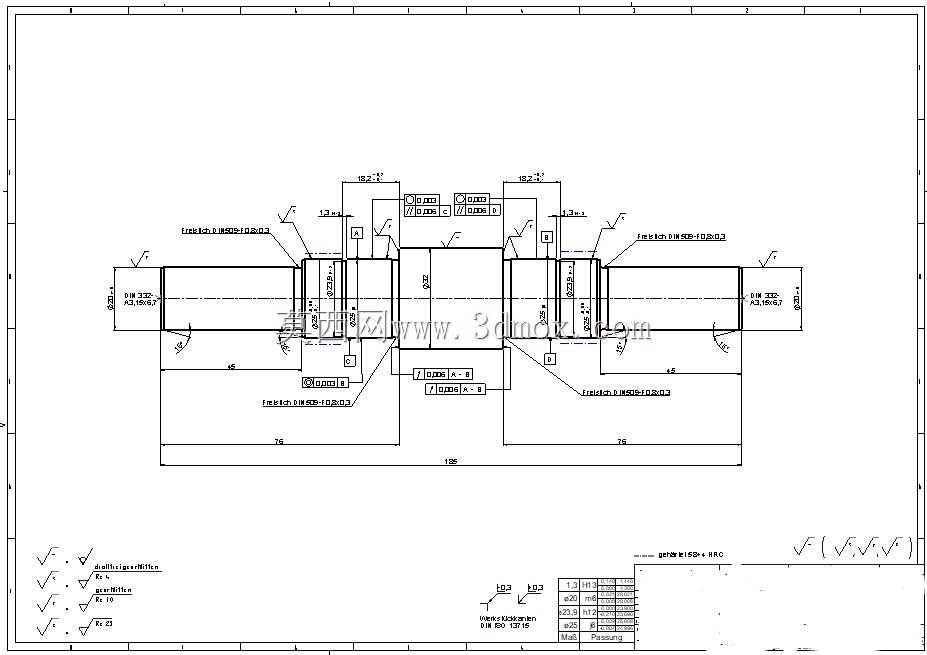

　　外形尺寸与安装边界方面，该组件的核心约束在于两端支承轴颈的同轴度、轴承位的圆柱度以及轴肩端面的垂直度。若同轴度偏差过大，轴承装配后会产生附加载荷，导致滚道早期点蚀和发热；若轴肩端面倾斜，则会使内圈受力不均，降低轴承寿命。安装时，两端轴颈与支座孔之间通常采用过渡或小间隙配合，轴承内圈与轴之间多采用较紧的过渡配合，以保证周向固定并减少微动磨损。组件的轴向总长度、最大外径以及两轴承中心距，直接决定其能否装入既定箱体或机架空间，因此在选型阶段必须核对这些边界尺寸与周边齿轮、带轮、罩壳的干涉情况。

　　功能特性上，该结构强调回转精度、支承刚性与维护便利性。双轴承支承使惰轮在承受径向力时保持稳定旋转，轴的中间大径段提高了危险截面的抗弯能力，而密封与挡圈结构则改善了轴承的工作环境。对于中低速、中等载荷的传动场合，这种布置能够在结构紧凑性与承载能力之间取得较好平衡。若用于高速工况，还需进一步校核轴的临界转速、轴承润滑方式以及配合过盈量，避免共振和温升过高。

　　建模过程中，轴类零件通常以回转特征为基础，通过草绘阶梯轮廓并旋转生成主体，再在对应位置切除环槽、倒角和中心孔。轴承部分可按标准尺寸建立内外圈、滚动体和保持架的简化示意，重点保证内径、外径、宽度及安装位置准确。装配时需以轴承位轴线为基准，确保两侧轴承同轴，并通过轴肩、套筒或弹性挡圈明确各零件的轴向关系。干涉检查应重点关注轴承外圈与支座孔、惰轮轮毂与轴肩、密封件与相邻零件之间的间隙。

　　这类轴惰轮支承轴承组件虽然结构并不复杂，但在传动系统中直接影响运动平稳性和噪声水平。合理选择轴承类型、确定跨距、优化轴肩过渡圆角，并严格控制关键配合面的形位公差，能够有效提升组件的可靠性。三维模型的价值在于直观呈现各段尺寸关系与装配边界，使设计人员在加工前即可验证装配路径、支承刚度和空间兼容性，从而减少物理样机阶段的反复修改。
