NZXT幻影台式电脑机箱外观结构造型

　　该三维造型围绕台式计算机主机承载壳体展开，重点还原NZXT幻影系列机箱的外部轮廓、面板分块、装饰线条与接口区域的相对位置，适合用于硬件展示、装配空间校核、外观方案评审和周边结构开发。机箱作为PC硬件的安装基体，实际承担主板、电源、硬盘、显卡、散热模组和线缆的固定与防护任务，同时决定风道走向、维护开口位置以及整机在桌面或机柜中的占用边界。

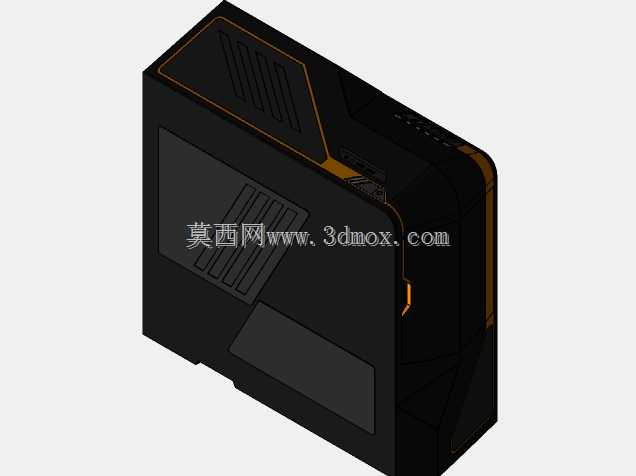

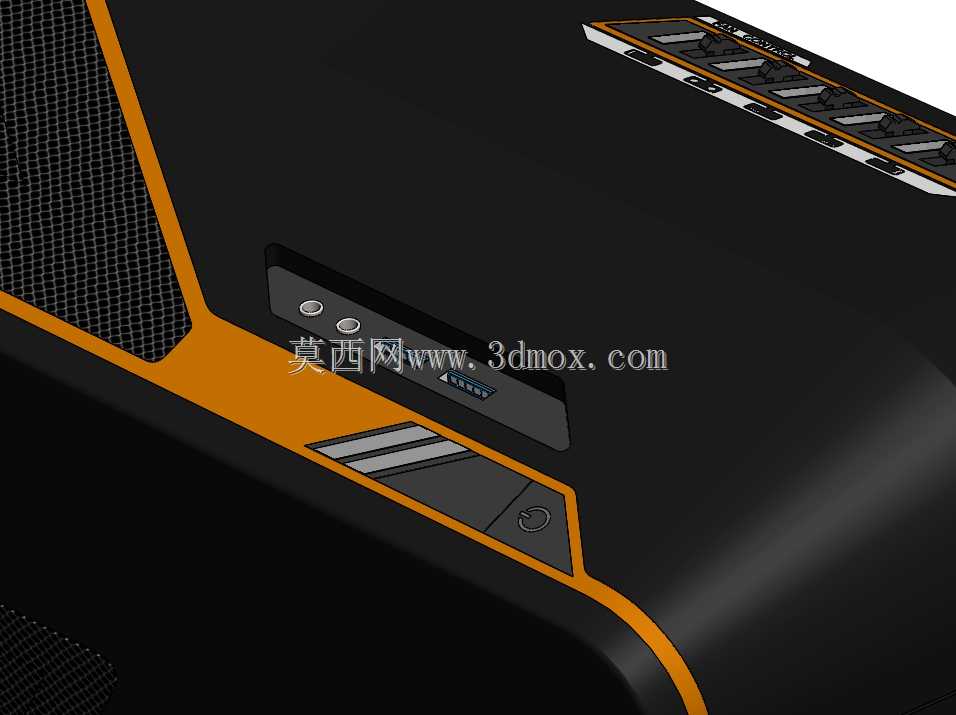

　　从结构表达看，模型以整体外观为主，前部门板未做可开启运动副，侧部、顶部和前部的造型面被连续保留，便于直接用于渲染、干涉检查和布局沟通。前面板区域保留了上部控制与接口带的位置关系，能够提示电源开关、指示灯、音频接口和USB接口的排布方向；原实物在该区域附近还涉及E-SATA接口的取舍，建模时可根据具体版本决定是否补出开孔、沉台和标识凹槽。对于结构工程师而言，这类外观件不能只看曲面是否顺滑，还要同步考虑钣金折弯余量、塑料面板卡扣行程、网板通风率以及按钮与内部PCB的避让距离。

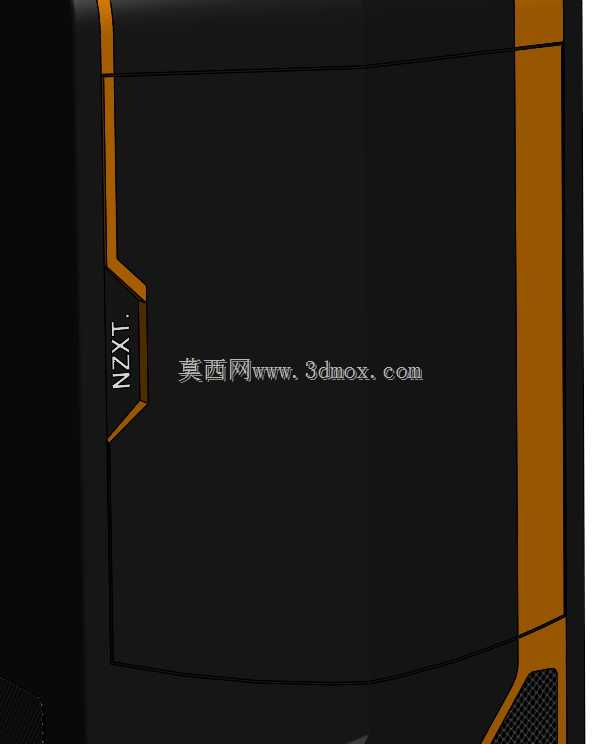

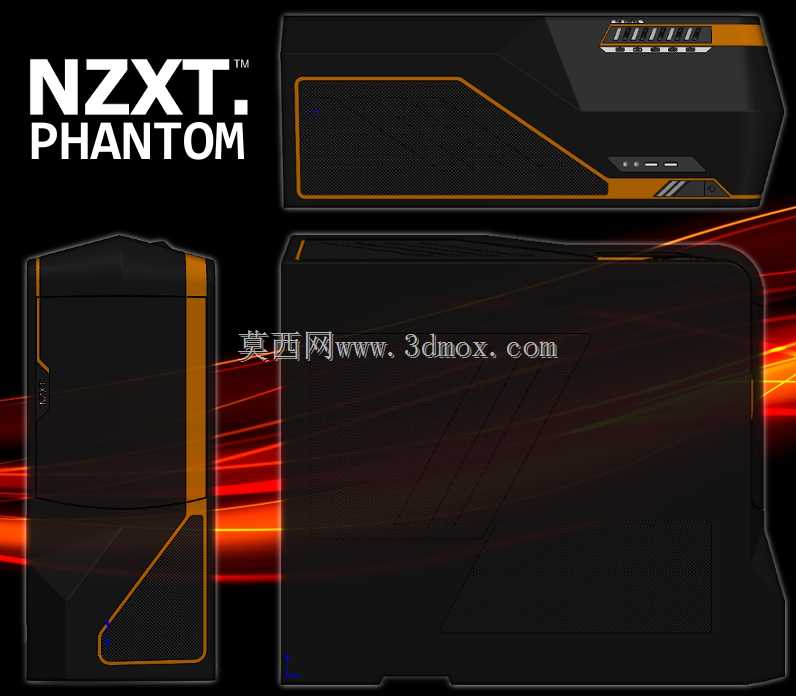

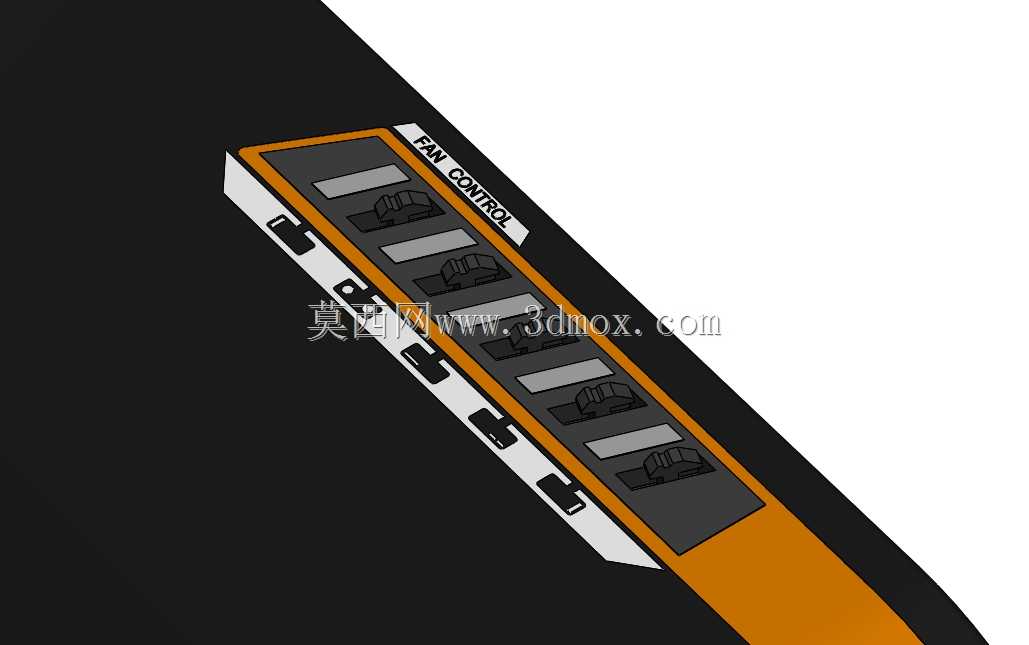

　　外形设计上，幻影机箱采用较强的游戏化语言：主体以深色哑光面为基底，前部和侧板加入斜向折线与橙色装饰条，顶部形成带有切角的厚重轮廓。线条并非单纯装饰，它们同时划分了进风区、观察区和品牌识别区。前部大面积封闭面会影响冷空气进入路径，若用于真实产品开发，需要在面板内侧预留防尘网、风扇位和缓冲间隙；侧板若采用侧透方案，则要确认透明件厚度、螺钉柱位置以及与主板散热马甲、高塔散热器的安全距离。顶部接口和按键带应高于主板上沿，避免用户弯腰操作，同时要防止液体沿缝隙流入内部。

　　安装边界方面，这类机箱通常需要明确主板规格、显卡长度、电源仓位、冷排厚度和硬盘数量之间的权衡。外观模型虽然未完全展开内部五金，但在评审阶段可先据此外形包络建立空间控制线：后部I/O区与主板托盘保持基准对齐，底部电源仓需留出进风高度，前部风扇位与硬盘架不能互相侵占，背部走线孔应避开主板支撑柱。若将该模型放入自动化生产线、检测工位或展示柜场景，还需把脚垫高度、前面板突出量、侧板螺钉沉头深度计入总尺寸，避免外尺寸与工位托架、包装内衬或机柜立柱发生碰撞。

　　建模思路上，优先以大面控制整机姿态，再用拉伸、切除和倒角还原面板层次。斜向装饰条建议作为独立特征处理，便于后期改色、更换材质或调整灯带位置；顶部接口区应建立局部基准面，保证按键、接口和标识槽的方向一致；散热孔、格栅和细小开槽可按展示精度分级处理，在外观渲染阶段保留视觉密度，在工程校核阶段则替换为真实开孔尺寸。由于模型为整体结构，若后续要做装配动画或维修仿真，需要把门扇、侧板、滤网和顶盖拆成单独零件，并补充铰链、卡扣、螺钉柱和限位面。

　　在实际应用中，这类机箱模型可服务于三类场景：其一，工业设计团队用于比较不同配色、饰条宽度和面板比例；其二，结构设计人员用于核对散热器、显卡、水冷管和走线空间；其三，营销或技术展示人员用于生成爆炸图、安装示意和产品说明图像。面向三维建模从业者，处理此类作品时应避免只追求外形相似，而要把外观曲面背后的安装逻辑、通风需求、人机操作和制造约束同步表达出来，使模型既能呈现幻影机箱的识别特征，也能为后续工程深化提供可靠的空间依据。
