大众T4加州水表修复衬套结构件

　　该零件针对大众T4加州版房车水路系统中水表安装位老化、磨损后出现的密封失效与定位松动问题而设计，属于现场修复用替换衬套类零件。原车水表长期处于水路振动、温度变化与塑料件老化共同作用的环境中，安装孔位容易出现扩孔、裂纹或密封面塌陷，直接更换总成往往需要拆解周边管路与内饰件，维修成本高且作业空间受限。采用该衬套进行原位修复，可在不破坏原有安装基体的前提下重新建立可靠的定位与密封界面。

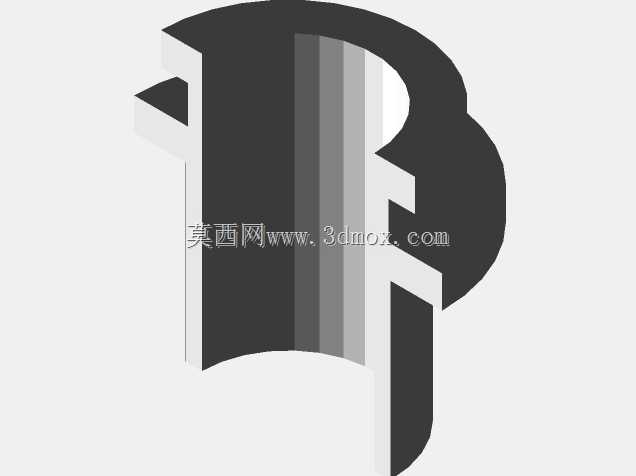

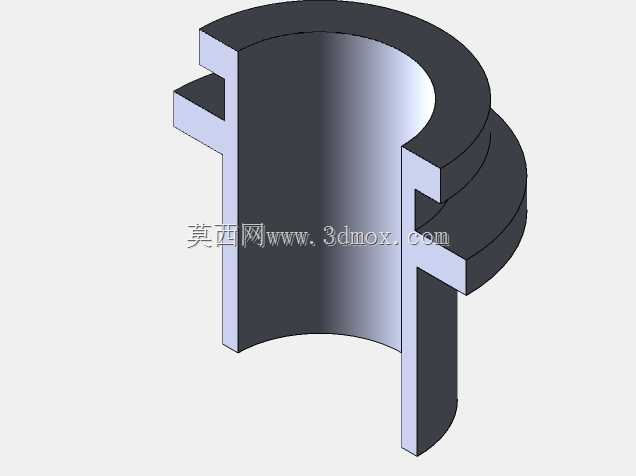

　　从结构上看，零件采用带多级凸缘的中空套筒形式。中心通孔用于水流通过或水表接头穿装，内壁保持连续光滑，避免流道突变造成额外阻力。外圆设置多道台阶，其中一道凸缘贴合原有安装面板表面，形成轴向限位；另一道台阶嵌入老化后的孔位内部，用于补偿磨损造成的间隙；端部延伸段则为水表接头或锁紧螺母提供支撑面。这种分段式外形不是单纯的造型变化，而是同时承担径向对中、轴向压紧、密封面重建和安装导向四项功能。

　　设计思路上优先考虑修复场景的可加工性与装配便利性。零件截面回转对称，适合车削加工或快速成型制作；外圆各台阶之间保留清晰过渡，便于在装配时识别插入深度。中空结构减轻了重量，也减少了材料堆积带来的变形风险。凸缘厚度需要兼顾压紧强度与安装空间，过薄会在锁紧时产生压溃，过厚则可能顶推水表本体，造成周边管路错位。延伸段长度则依据原车水表接头的旋合行程确定，确保螺母锁紧后衬套不发生轴向窜动。

　　安装边界方面，该衬套的最大外缘由法兰面决定，装配时需确认面板背面无凸起管路或线束干涉；嵌入段外径应与修复后的实际孔径形成小间隙配合，既能手工推入，又不能出现明显晃动。若原车孔位已严重失圆，应先对安装孔进行修整，再以衬套外圆作为新的定位基准。密封可依靠端面压紧实现，必要时在法兰背面增加平垫或O形圈，但槽位与压缩量需另行核算，避免过度压缩导致塑料件开裂。

　　在实际维修中，这类零件的价值不在于复杂程度，而在于对失效边界的准确还原。它把原本需要更换整个水表或修补面板的问题，转化为一个可重复加工、可单独替换的机械界面。结构工程师在建模时应重点控制各段同轴度、法兰端面与轴线的垂直度，以及通孔与接头尺寸的匹配关系；若用于3D打印，还需考虑层间方向对承压能力的影响，尽量让轴向载荷沿层间叠加方向传递。对于水路维修人员而言，该衬套提供了一种更省空间、更少拆解的修复方案；对于选型人员，则可将其视为老旧车型水路系统维护中的标准化修复接口件。
