Nema23步进电机90度直角安装固定支架

　　在桌面级数控改造、小型自动化滑台、3D打印运动机构以及非标单机设备里，Nema23规格步进电机的布置经常受限于机箱内部空间。当电机轴线需要与安装基面保持垂直时，直接贴板安装会让机身悬伸过长，既挤占走线空间，也容易使同步带、丝杠或联轴器的对中关系变得别扭。这款90度安装支架的核心价值，就是把电机输出轴从水平方向折转到与底板平行的方向，用一个L形刚性过渡件同时承担电机定位、载荷传递和整机布局重构三重作用。

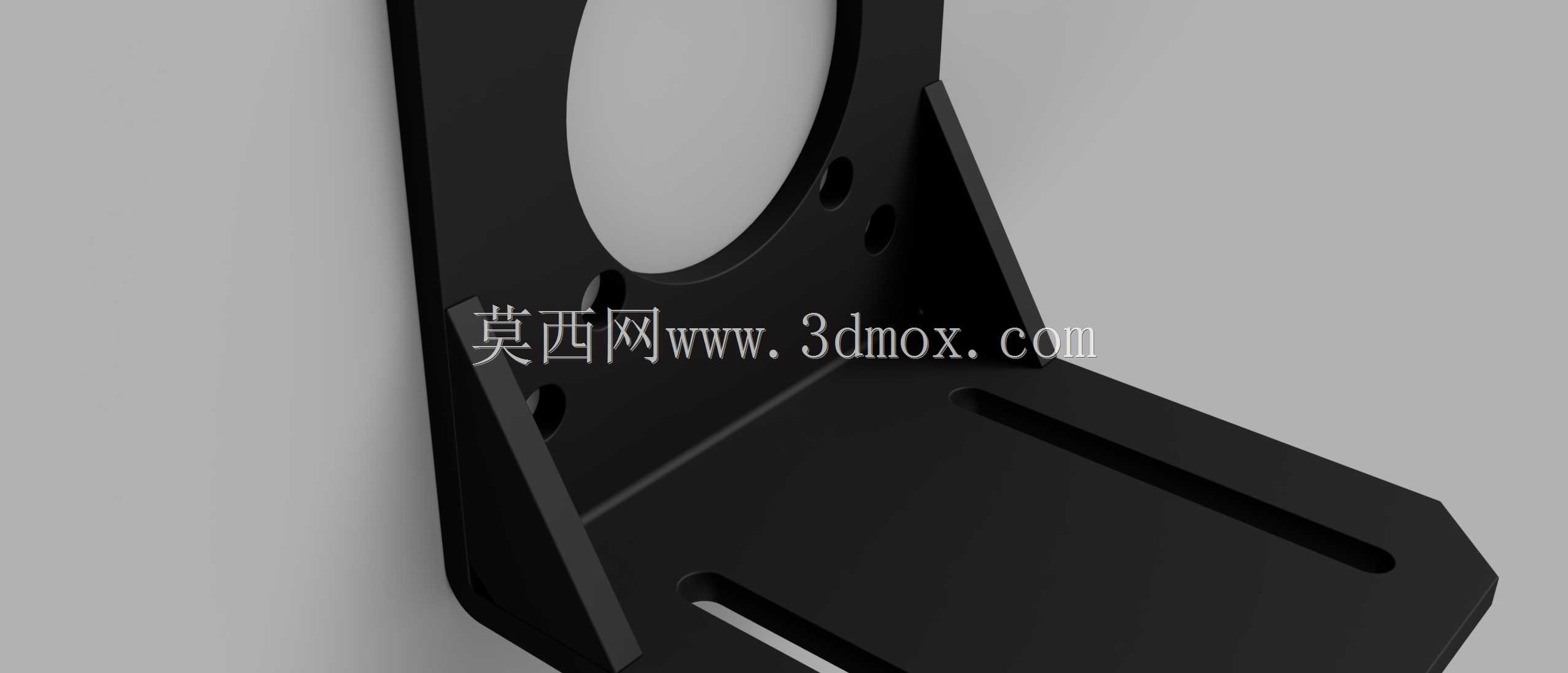

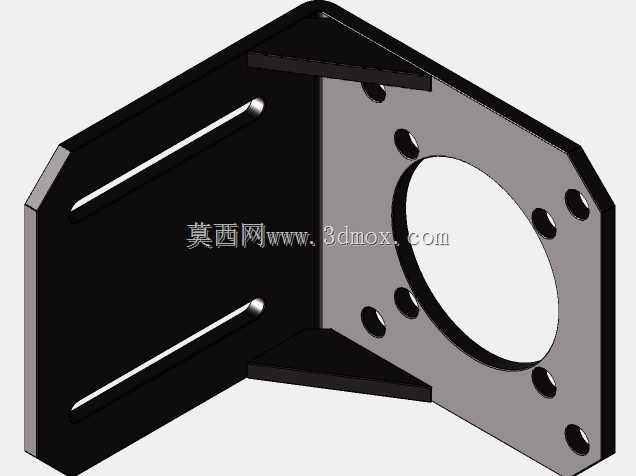

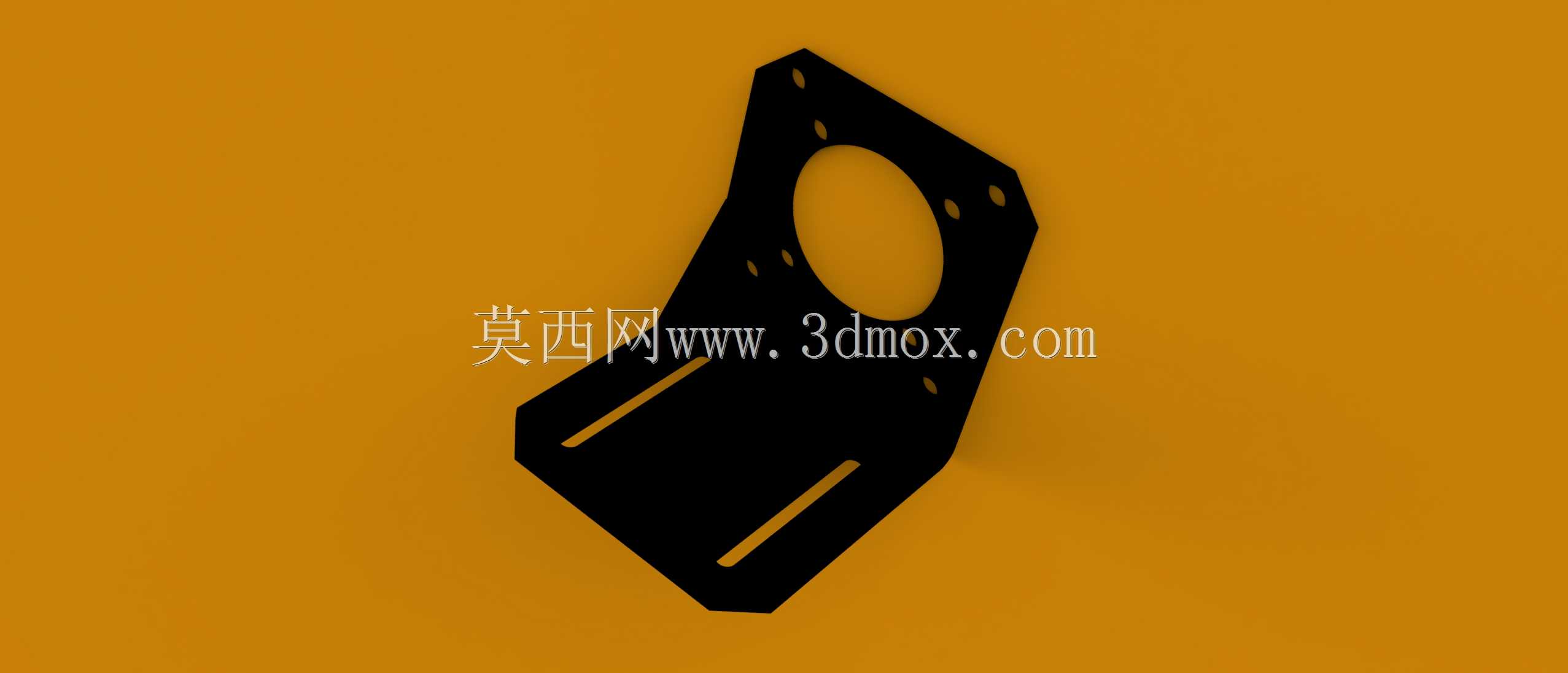

　　从受力路径看，支架竖直立板上的大圆孔用于避让电机输出轴端，周围分布的安装孔与Nema23电机法兰孔位对应，电机从后侧装入后，螺钉穿过立板锁紧在电机端面上，输出轴向前伸出并连接带轮、联轴器或其他传动件。水平底板则承担整个电机的重量和运转时的倾覆力矩，板面上开设的长槽不是装饰结构，而是为安装位置调整预留的调节余量。现场装配时，可以先松开底板紧固件，沿长槽方向微调整个支架位置，待同步带张紧度或齿轮啮合间隙达到要求后再完全锁死，这种可调设计比完全固定的孔位更适合样机迭代和小批量设备装配。

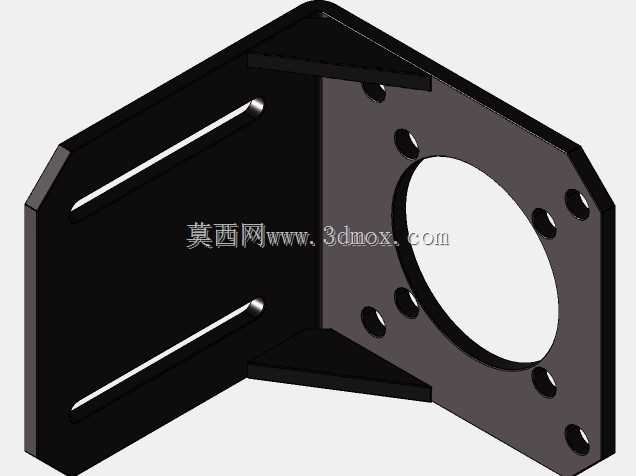

　　结构设计上，竖直板与水平板之间的三角加强筋是关键。步进电机在启停、换向和高频脉冲驱动下会产生明显振动，若L形转角处没有加强，薄板支架容易在交变载荷下出现开口变形，长期运行还会导致电机轴与被驱动轴平行度漂移。加强筋从转角根部向两侧延伸，把竖直板受到的径向力更直接地传导到底板安装面，降低悬臂区域的应力集中。支架边缘做了切角和过渡处理，既减少安装时的锐角磕碰，也避免底板角落与设备框架上的其他紧固件发生干涉。

　　选型时不能只看电机法兰是否匹配，还要同时核对三个边界。第一是竖直方向的避让空间，电机装入后，机身尾部、接线插头以及散热轮廓都要留在支架后侧，不能与机箱后壁或走线槽顶死；第二是水平底板的安装跨度，长槽的长度决定了支架可前后移动的范围，槽宽则要与所选螺栓规格匹配，过小会削弱调节便利性，过大又会降低锁紧后的接触压强；第三是输出轴中心到安装基面的高度，这个尺寸直接决定带轮节圆、丝杠轴线或联轴器中心高是否与从动侧一致，若中心高偏差过大，会引发皮带跑偏、联轴器偏摆或轴承额外发热。

　　实际应用中，这类支架常见于木工雕刻机的龙门驱动、点胶设备的X轴模组、分拣机构的短距离输送单元以及教学实验平台。它把原本需要复杂折弯钣金或多块铝板拼装才能实现的直角安装关系，集中到一个一体成型件上，减少了配合面数量，也降低了累积误差。对结构工程师而言，在三维环境中布置该支架时，应先确定电机输出轴的理论轴线，再反推支架底板与设备基板的贴合面；长槽方向应尽量指向传动张紧调节方向，而不是随意布置。还需要在电机法兰与立板之间预留少量止口配合或定位面，以保证电机装入后轴线不歪斜。若设备运行速度较高、负载惯量较大，还应在支架底板下方增加定位销或止口，避免仅靠摩擦力锁紧而在振动中产生滑移。

　　从制造和装配角度看，该支架的孔系布局服务于明确的装配顺序：先将电机固定到立板，再整体放到设备底板上初拧螺栓，随后连接传动件并调整张紧，最后锁紧全部紧固件。水平板末端的斜切轮廓为扳手操作留出空间，在空间紧凑的机箱内这一点尤其重要。竖直板上的多个小孔除了减轻重量，也可作为辅助走线、传感器支架安装或限位片固定的接口，使一个基础件能够适配不同周边配置。整体结构没有复杂曲面，工程图表达和加工检验都比较直接，适合在通用设备中作为标准化电机转接模块使用。
