双立柱弧形顶户外遮阳遮雨钢架结构

　　该钢架结构采用双立柱支撑与多道纵向主梁组合的布置方式，主要用于户外通道、停车区域、设备防护区或人行连廊的顶部承载。结构以两根落地立柱作为主要竖向传力构件，柱脚设置底板，可通过膨胀螺栓或预埋锚栓与混凝土地面固定，保证整体抗倾覆能力。立柱上方布置横向连接梁，形成稳定的门式受力框架，再由横向框架承托多根平行纵向主梁，构成完整的顶棚骨架。顶部弧形杆件沿纵向主梁之间布置，既用于引导排水坡度，也为覆盖彩钢板、阳光板、膜材或其他屋面板材提供安装基面。

　　从实际使用角度看，这类钢架并不直接承担复杂工艺动作，其核心价值在于建立一个可靠、开敞且具有一定跨度的遮蔽空间。立柱位于结构一侧，使下方使用区域保持较高的通透度，车辆通行、人员停留或设备检修时不易受到中间支撑干扰。多根纵向主梁沿棚顶长度方向延伸，能够将屋面板荷载、积雪荷载和风荷载逐步传递至横向框架，再由立柱传至基础。弧形顶造型相比平顶更有利于雨水向两侧或端部排散，可减少屋面积水，并在一定程度上改善风阻表现。

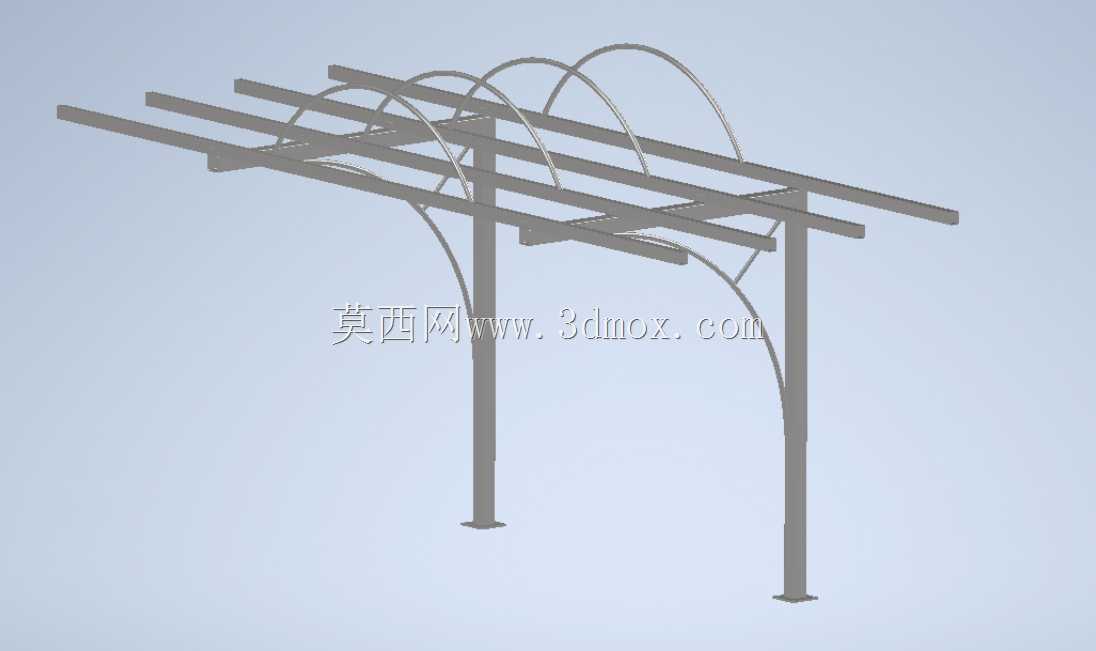

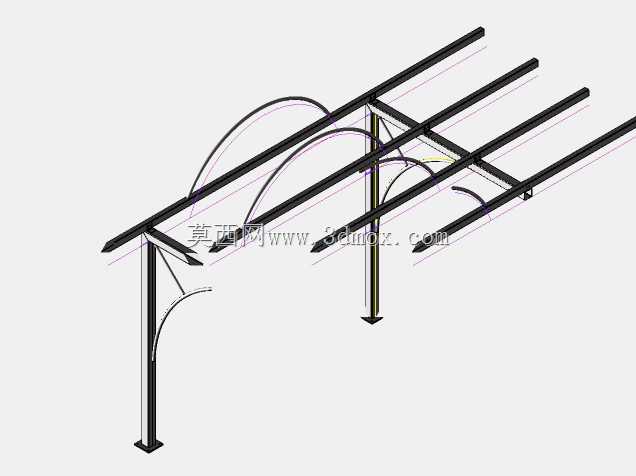

　　设计思路上，模型重点表达了杆件之间的空间关系与装配逻辑。立柱与横梁连接处设置斜向加劲件，用于增强节点刚性，降低梁柱交接处在侧向荷载下的变形。纵向主梁与横梁之间形成正交网格，便于屋面板按标准跨度铺设；弧形杆件则通过与主梁的连接点固定，形成连续的拱形轮廓。柱脚底板面积大于立柱截面，能够分散竖向压力，并为安装调平提供操作面。整体杆件以型材或矩形钢管为基础，适合采用焊接、螺栓连接或栓焊混合方式制作，现场安装时可先定位立柱，再装配横梁、主梁和弧形构件。

　　在外形尺寸与安装边界方面，该结构需要重点控制立柱间距、顶棚悬挑长度、纵向主梁总长度以及柱脚落点。双立柱之间的横向距离决定了单榀框架的稳定性，而纵向主梁向外延伸的长度则关系到遮蔽范围与端部挠度。若用于停车场景，应保证车辆驶入方向具备足够净宽和净高，柱脚不得侵入行车轨迹；若用于人行通道，则需核对棚下净高与周边建筑、管线、消防通道的安全距离。弧形顶最高点与檐口位置应结合排水方向确认，避免雨水滴落至门洞或设备基础。基础设计时还需根据现场地质条件复核柱脚抗拔和抗压能力，风荷载较大的区域应适当加强柱脚锚栓和梁柱节点。

　　该结构形式简洁，杆件划分明确，适合在三维环境中进行方案比对、节点深化和材料统计。通过调整立柱高度、主梁间距、弧形半径和悬挑长度，可衍生出不同跨度与外观的棚架方案，以适应小区车位、厂区过道、物流装卸区、设备防护棚等多种户外遮蔽需求。
