运动相机适配三脚架的骨架固定支架

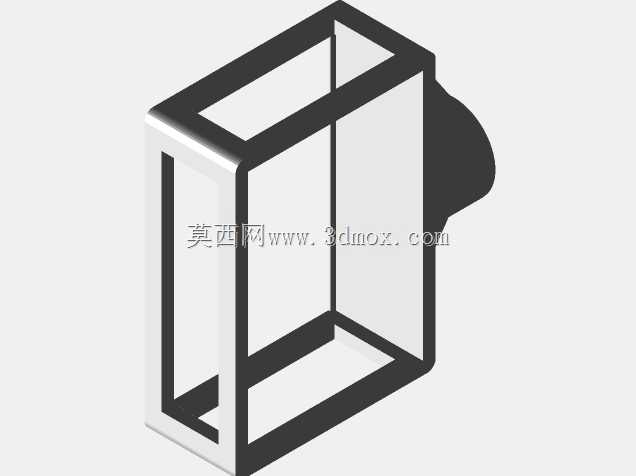

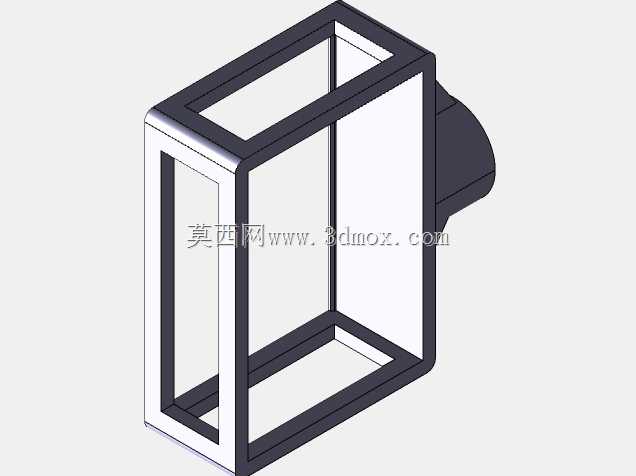

　　这款骨架式固定支架主要面向运动相机在常规拍摄支撑体系中的快速装夹需求，解决运动相机裸机状态下无法直接连接标准三脚架、补光支架或桌面支撑臂的问题。它的使用场景并不局限于户外延时摄影、第一视角记录或机位固定拍摄，在实验室小型观测工位、设备运行状态近距离记录、教学演示机位布置中，同样可以作为低成本、可重复制作的连接结构使用。支架采用开放式框体形态，没有做成全包覆壳体，目的在于减少对相机散热、接口插拔和侧边按键操作的遮挡。运动相机在长时间录制高分辨率视频时，机身背部和侧边会持续散发热量，封闭壳体会形成局部热积聚，而骨架结构保留了大面积镂空区域，空气可在框体内部自然流通，有利于维持相机稳定工作温度。框体内部轮廓按照对应机型的裸机外形进行约束，

　　侧壁厚度均匀，装配时相机从框体开口侧推入，依靠框体内壁与相机外壳之间的适度过盈形成摩擦固定。这种固定方式不依赖额外绑带、卡扣或锁紧螺丝，装拆动作简单，适合需要频繁在手持、头戴、车载和三脚架之间切换机位的使用习惯。设计中需要重点控制内壁尺寸与相机外轮廓之间的配合关系：间隙过大会导致相机在框内晃动，影响成像稳定性；过盈量过大则会造成推入困难，长期使用还可能磨损相机表面或使打印件产生微裂纹。采用熔融沉积成型方式制作时，0.2mm层厚能够在成型效率、表面质量和尺寸精度之间取得平衡。材料选择PETG，是因为它相比常见脆性打印材料具备更好的韧性和抗冲击能力，在相机意外磕碰或支架短时跌落时，框体不容易发生脆性断裂；同时PETG的层间结合稳定性较好，能够承受相机反复插拔带来的局部摩擦。底部连接区域是整个支架的受力核心。这里预留了标准1/4英寸连接接口，通过黄铜嵌件与三脚架快装板或支撑螺杆配合。金属嵌件的作用是把反复旋拧产生的螺纹载荷分散到塑料本体中，避免直接在塑料孔内攻丝造成螺纹滑牙。嵌件通常在打印过程中预埋或打印后热压装入，安装后其端面应与支架底部贴合平整，不能突出于支撑接触面，否则会造成支架上板后倾斜。底部承载面需要保持足够的有效接触面积，以分散相机和框体的总重量，减少三脚架锁紧后出现的点头偏移。从结构受力看，相机装入后重心位于框体中部偏上，底部连接点形成悬臂支撑，因此底边框与侧边框的过渡圆角不能过小。

　　圆角过小会在旋紧三脚架或受到侧向触碰时产生明显应力集中，长期使用后容易在转角处发白甚至开裂。框体侧壁并非单纯直板结构，而是通过连续边框形成矩形封闭截面，这种截面在轻量化条件下具有较好的抗扭刚度。顶部和底部边框共同限制相机上下窜动，两侧长边约束左右位移，后侧开口则为屏幕、电池仓或数据线留出操作空间。实际建模时，应先建立相机外包络体，再根据按键位置、接口区域和散热面确定避让边界。框体内壁不宜完全贴合相机所有曲面，可在非关键区域留出微小间隙，仅在主要定位面上保持接触，这样既能降低打印尺寸误差带来的装配风险，也能减少因材料吸湿或温度变化导致的卡滞。支架外侧不需要多余装饰筋位，任何外凸结构都可能在靠近其他设备时造成干涉；但在握持或拆卸受力较大的边缘，可以适当增加倒角，使操作时手感更平顺。连接孔周围应局部加厚，因为三脚架螺杆锁紧时的压力主要集中在孔周区域，若底壁过薄，黄铜嵌件可能在受力后被拔出或使周围塑料隆起。对于需要外接麦克风、HDMI线或供电线的场景，框体侧边开口位置应与接口方向对齐，避免线缆插入后与边框发生硬折弯。线缆弯曲半径过小会增加接头处的疲劳载荷，长时间使用可能导致接触不良。骨架式设计的优势还在于它不遮挡相机镜头前方视野，也不会在机身侧面形成大面积反光面；在近距离拍摄金属设备或反光工件时，这种简洁轮廓有助于减少支架本身进入画面或产生杂散光。若用于工业现场巡检记录，支架可直接固定在小型磁性表座、

　　articulated arm 或设备旁的辅助支杆上，使相机以稳定姿态对准仪表、阀门位置或运动机构。与弹性绑带式固定相比，这种刚性框体在受到振动时位移更小，画面抖动控制更可靠；与原厂全包保护壳相比，它又减少了壳体对音频采集和散热的影响。设计验证阶段应重点检查三项边界：一是相机装入后是否存在屏幕受压或按键被持续顶触的情况；二是1/4英寸接口轴线是否与相机镜头光轴保持合理垂直关系，以保证三脚架水平调节后画面不出现明显倾斜；三是支架底部与快装板接触时是否平整，不能因嵌件突出或边框翘曲造成三点支撑。打印完成后，还需检查框体长边的直线度，若侧壁翘曲，会使内部有效宽度变窄，表现为相机一端能推入、另一端卡滞。整体来看，该结构以最少材料实现了定位、夹持和标准接口转换三项功能，适合作为运动相机与通用支撑器材之间的过渡连接件，也可为类似尺寸的小型影像设备、传感记录装置提供框架式夹持设计参考。
