该零件属于典型的小尺寸夹持类安装件,核心作用是把Lupine SL-F或SL nano这类照明主体固定到直径35毫米的杆件上。实际使用中,这类杆件常见于自行车车把、户外支架、便携设备支撑杆、试验台架以及部分运动载具的管状结构。相比直接捆扎或采用通用抱箍,专用支架在定位一致性、抗扭转能力和拆装便利性上更有优势,尤其适合需要反复调整照射方向、又不希望照明主体在振动环境中发生偏转的场景。

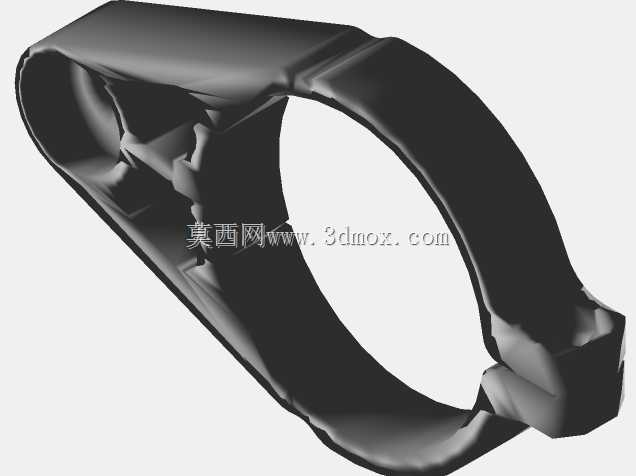

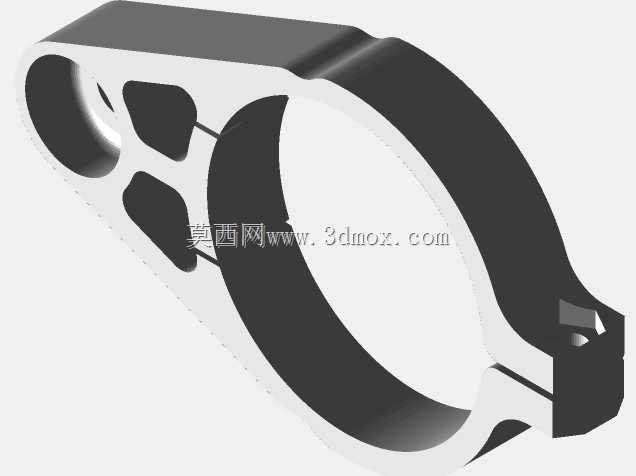

从结构上看,零件主体由一个大半圆夹持环和一个延伸臂组成。夹持环承担主要抱紧功能,内孔围绕35毫米杆径建立,开口侧保留一定弹性变形空间,使支架在装配时能够通过紧固件收紧并贴合杆面。环壁厚度需要兼顾强度与柔性:过厚会导致抱紧困难、局部应力集中,过薄则在长期振动后出现松弛或开裂。延伸臂从夹持环侧向伸出,形成与照明设备连接的安装平台,平台上设置多个凹位与孔位,用于容纳连接点、定位柱或紧固件头部。这些结构并非单纯减重,而是在有限外形内提高装配贴合度,避免螺钉头突出影响外观或干涉相邻部件。
设计这类支架时,首先要确认的是安装边界,而不是外观造型。夹持内孔必须围绕目标杆径建立,并考虑实际制造误差、表面涂层以及材料收缩率。若用于3D打印,层纹方向会显著影响环体抗张开能力,因此夹持环的受力路径应尽量避免完全依赖层间结合。开口处通常是应力最高的区域,圆角过渡、局部加厚以及紧固件孔位补强都需要重点处理。延伸臂与环体交接处不能做成尖锐突变,否则在拧紧或受到侧向冲击时容易从根部断裂。

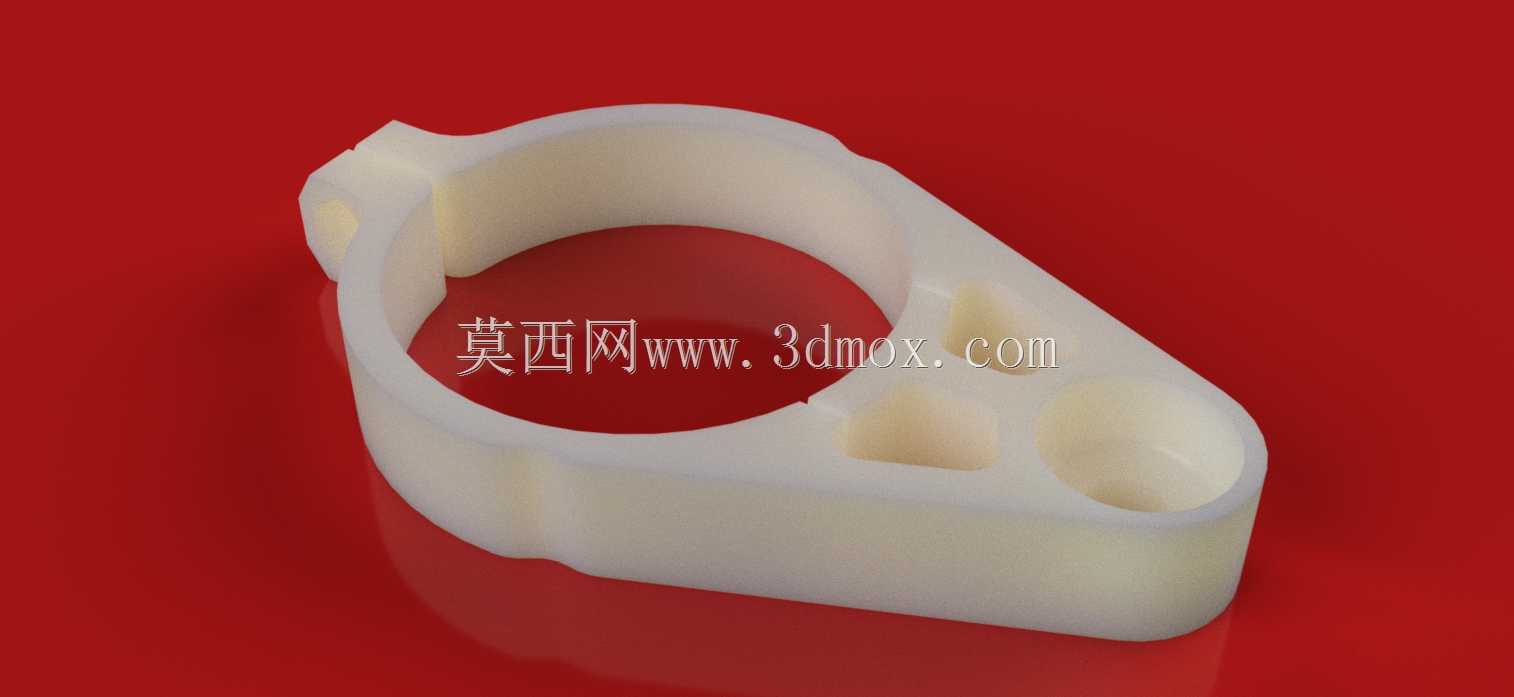

孔位布局服务于两个目标:一是让照明主体与支架形成稳定连接,二是为安装工具留出操作空间。图中延伸臂上可见多个圆形凹腔,其中部分可作为沉孔,使螺钉头沉入零件表面;部分可作为定位窝,与设备底部凸点配合,阻止转动。若这些孔位仅按视觉均匀排列,实际装配时可能出现螺钉无法垂直拧入、工具与杆体干涉、或者夹持后照明主体轴线偏移等问题。因此建模时应先建立杆体轴线、夹持环中心和设备安装面之间的关系,再反向确定孔位深度和壁厚。
外形方面,支架采用长条流线轮廓,边缘做连续圆角处理。这种处理不只是为了观感,更重要的是降低3D打印支撑需求、减少应力集中,并避免在户外使用时刮擦线缆或手部。零件底部与杆体接触区域应保持足够弧面贴合,若只靠线接触抱紧,振动后容易留下压痕并发生滑动。夹持环内侧可根据工艺能力决定是否增加细纹或局部凸起,但对于塑料打印件而言,过度追求咬花纹路反而会降低尺寸稳定性。
在设备选型层面,这类支架适合需要快速拆装的轻型照明附件,不适合承受大载荷或作为安全承重件。它的受力特点是周期性振动、少量冲击以及持续的预紧力,因此评估结构时不能只看静态装配状态,还要考虑骑行、搬运或设备移动过程中产生的横向载荷。延伸臂越长,照明设备重心离杆体越远,夹持环所需的抱紧力就越大,对根部连接强度的要求也越高。若后续需要适配更重的照明型号,优先调整的应是臂长、环宽和紧固件位置,而不是简单放大整个外形。
建模过程中,建议把35毫米杆径、夹持环开口量、安装孔中心距和设备贴合面作为关键参数管理。这样在面对相近直径杆件或不同型号手电时,可以通过少量参数调整完成派生设计,而不必重建全部曲面。对于打印制造,还需预留装配后收紧量,使支架在未锁紧时能顺利套入杆体,锁紧后又能形成足够摩擦。整体来看,该零件结构并不复杂,但尺寸边界、应力过渡和安装空间的配合非常关键,任何一处孔位或弧面处理不当,都会直接影响实际固定的可靠性。
