户外园区通信天线杆结构设计方案

　　该天线杆整体采用分段式立柱承载结构，底部设置方形笼式基座，基座外围预留钢筋锚固空间，可直接与现浇混凝土基础嵌合，立柱从基座中心垂直向上延伸，中段设置两层横向设备挂载平台，上层靠近杆顶位置布置三面定向天线面板，面板通过可调角度抱箍与杆体连接，可根据信号覆盖需求调整俯仰角与方位角，杆体中部额外设置一层三角形遮阳挡雨板，既可以为下方挂载的设备箱体遮挡直射阳光与雨水，也能减少高空坠物对设备的直接冲击。下层平台挂载两个矩形设备箱，箱体通过L型支架固定在杆体侧面，支架与杆体之间采用抱箍锁紧，无需在主杆上开孔，避免破坏立柱整体防腐层与结构强度。杆体顶部设置避雷针与天线抱杆延伸段，避雷针通过杆体内部预埋的引下线与底部接地网连通，

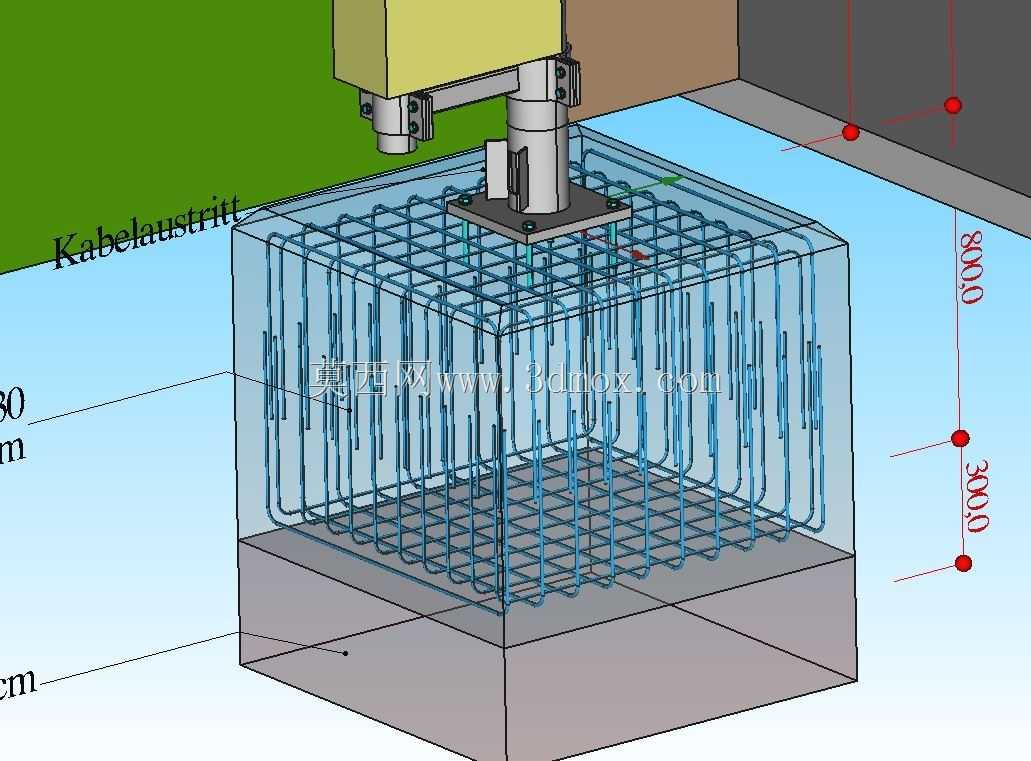

　　可将雷电流直接泄入大地，保护顶部通信设备不受直击雷侵害。从场景适配来看，这类天线杆多用于园区周界、厂区道路旁、小区绿化带边缘等区域，不需要占用大面积建设用地，基座外侧可结合步道铺装做景观化处理，杆体高度可根据周边遮挡物高度灵活调整，确保顶部天线无遮挡覆盖目标区域。结构设计阶段优先考虑风荷载承载能力，主杆采用等径圆管截面，风阻系数远低于格构式塔架，同时分段法兰连接的方式便于运输与现场吊装，不需要大型起重设备即可完成组装。基座的笼式钢筋骨架在工厂预制完成，现场只需开挖基坑、调平骨架后浇筑混凝土，养护周期结束即可安装上部杆体与设备，施工流程简单，对周边场地破坏小。设备挂载位置预留了充足的检修空间，

　　下层设备箱距离地面高度符合人体工程学操作范围，维护人员站在地面即可完成设备接线、调试与更换，不需要登高作业；上层天线位置预留了爬梯安装点位，后期可根据运维需求加装爬梯与防坠落导轨。杆体所有外露金属件均做热镀锌防腐处理，适配户外长期日晒雨淋的使用环境，连接螺栓采用不锈钢材质，避免长期使用后锈蚀咬死。从安装边界来看，基座底部尺寸需结合场地地质条件核算，软土地基区域可适当放大基座底面积并增加锚固钢筋长度，杆体与周边建筑物、道路的安全距离需满足通信设施布设规范，同时预留出设备吊装与后期检修的操作空间。整体结构没有冗余复杂的装饰构件，所有外部附件均服务于设备承载与防护需求，杆体走线全部从内部空腔穿过，外部看不到裸露线缆，既避免线缆被紫外线老化，也让整体外观更加整洁，适配园区、厂区等对景观协调性有一定要求的布设场景。
