复古轮式滑膛火炮结构造型设计

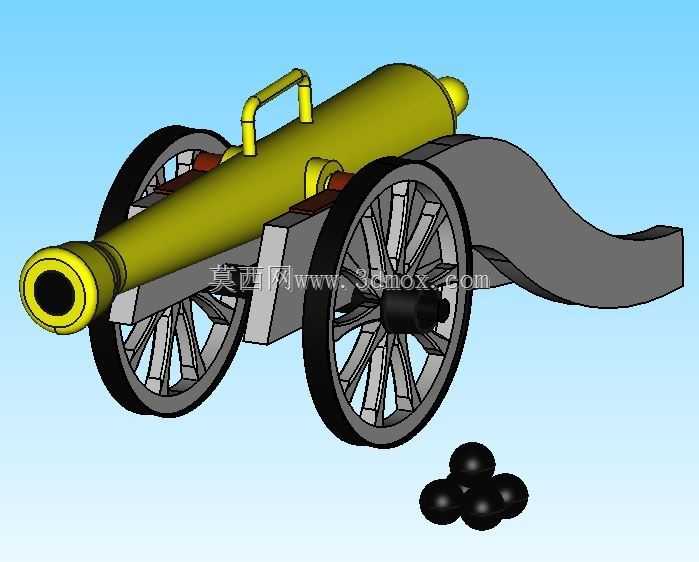

　　该轮式滑膛古炮的三维结构设计，核心围绕历史上火炮的战场机动、阵地部署与发射受力传递逻辑展开，整体结构可拆分为炮身总成、轮式行走炮架、驻锄支撑结构、附属弹药构件四个独立模块，各模块间的装配关系完全还原实炮的力学传递路径，没有多余的装饰性冗余结构。炮身作为核心承压部件，整体采用变壁厚圆柱筒体造型，从炮尾至炮口依次设置药室段、炮膛段、炮口加厚段，炮尾位置设计有封闭的堵头结构，用于承受发射时的最大膛压，炮身中部上方设置提把结构，既用于短距离人力抬移调整炮身姿态，也可作为吊装点位完成炮身与炮架的装配对接。炮身与炮架的连接采用前后两个支承座约束，前支承座靠近炮口位置，主要承担炮身的垂向支撑与发射时的上跳限位，后支承座靠近炮尾位置，

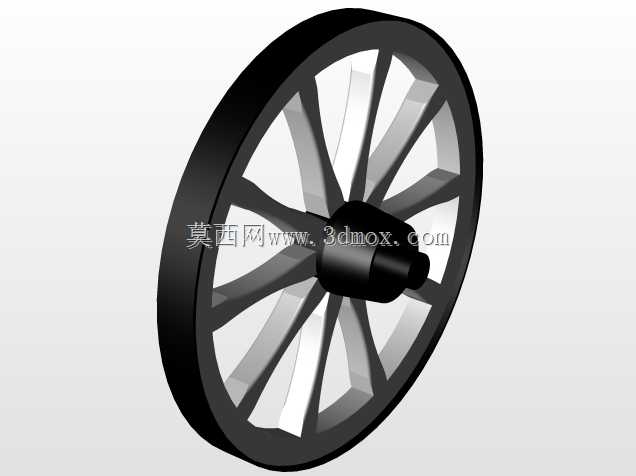

　　通过销轴结构与炮架铰接，可小范围调整炮身俯仰角度，匹配不同射程下的射角需求，支承座与炮身的接触面设计为半圆弧包覆结构，增大接触面积以降低局部压应力，避免反复发射后出现接触面压溃变形的问题。轮式行走炮架是该装备实现机动转场的核心结构，两侧采用大直径辐条轮结构，轮辐沿轮毂周向均匀分布，轮缘位置设计有金属包边结构，可适应古代战场的土路、碎石地、泥泞地面等复杂通行工况，大直径轮体的设计可有效降低推行时的滚动阻力，遇到小型沟壑或凸起障碍时可直接碾过，无需额外清理路面。两轮之间通过横轴连接，横轴与炮架纵梁采用刚性连接，纵梁从轮轴位置向后延伸，末端形成弯曲的驻锄结构，火炮进入发射阵地后，将驻锄贴合地面并可楔入土层，

　　发射时产生的巨大后坐力可通过炮架纵梁直接传递至驻锄，再分散到周边土层中，抵消后坐位移，无需额外设置复杂的后坐缓冲机构，完全契合早期火炮的技术特征。从安装边界与尺寸逻辑来看，轮式炮架的总宽度由两侧轮体的外侧间距决定，该尺寸需满足古代城门、壕沟便桥的通行宽度限制，炮身处于水平状态时的总长度需保证转向时炮口不会触碰地面，同时向后延伸的驻锄末端不会超出轮体后方过多，保证小范围转向时的灵活性。炮身的轴线高度需匹配支承座的安装高度，保证炮口处于合理的离地间隙，避免大仰角射击时炮尾触碰地面，同时也方便炮手从炮口位置装填弹药与发射药包。配套的球形弹丸模型采用等比例设计，弹丸外径与炮膛内径保持合理的间隙配合，既可以顺畅从炮口装入，

　　也不会因间隙过大导致发射时火药燃气泄漏，影响弹丸初速与射程。在实际应用场景中，这类轮式滑膛炮曾大量用于阵地攻防、野战阵列对垒、要塞守备等任务，轮式结构让其可跟随步兵单位完成短距离战场机动，不需要依赖畜力长距离运输时也可由多名炮手推行，阵地部署时仅需将驻锄埋入土层即可完成射击准备，撤收时抬起驻锄即可快速转移，非常适合早期热兵器时代的作战节奏。设计过程中优先保证结构的力学合理性，所有受力部件的截面尺寸均按照发射时的载荷方向做了对应加强，比如炮架纵梁在轮轴与驻锄之间的段面采用变高度设计，靠近轮轴位置截面高度更大，用于承受后坐力产生的弯曲力矩，辐条与轮毂的连接位置做了加厚处理，避免推行或发射震动导致辐条断裂。炮身外侧的两个箍状结构并非装饰件，而是对应实际火炮的炮箍，用于增强炮身筒体的结构强度，防止多次发射后炮身出现胀膛或开裂，提把与炮箍采用一体化设计，减少额外的焊接或装配工序。俯仰调节的铰接结构没有设置复杂的齿盘锁止机构，而是通过炮架上的调节孔位与插销配合，调整到对应射角后插入插销即可完成锁止，结构简单可靠，在战场扬尘、泥水浸染的环境下也不会出现卡滞故障，维护难度极低。整体造型完全遵循实用化的设计原则，没有为了外观效果牺牲结构的合理性，各部件的比例、装配位置、连接方式均符合这类古炮的真实工程逻辑，可用于军事装备结构演示、历史器械复原研究、三维结构教学参考等场景，也可作为相关文创设计的结构基础。
