高尔夫7R双离合变速箱换挡连杆支架

　　该零件属于乘用车辆动力传动系统中的换挡操纵支撑构件，主要应用在配备七速双离合变速箱的车型上，位置处于换挡拉索与变速箱本体之间的传力路径中。它不是直接被驾驶员握持的换挡手柄，而是承担拉索端点定位、摇臂支点约束和行程转换的金属支架，对换挡手感、挡位准确性以及长期使用后的旷量控制有直接影响。

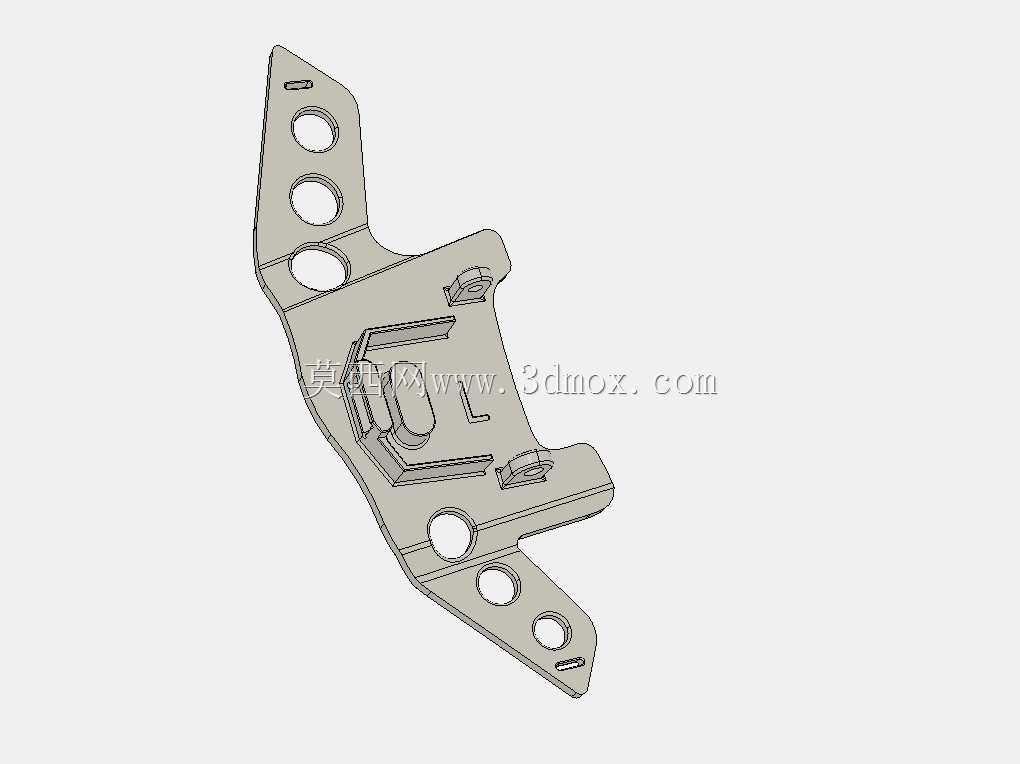

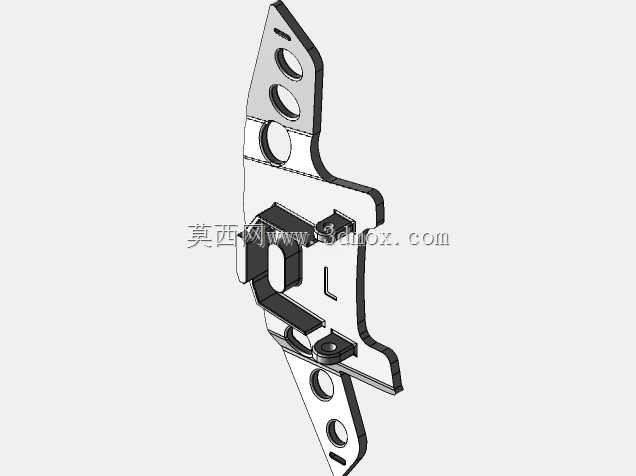

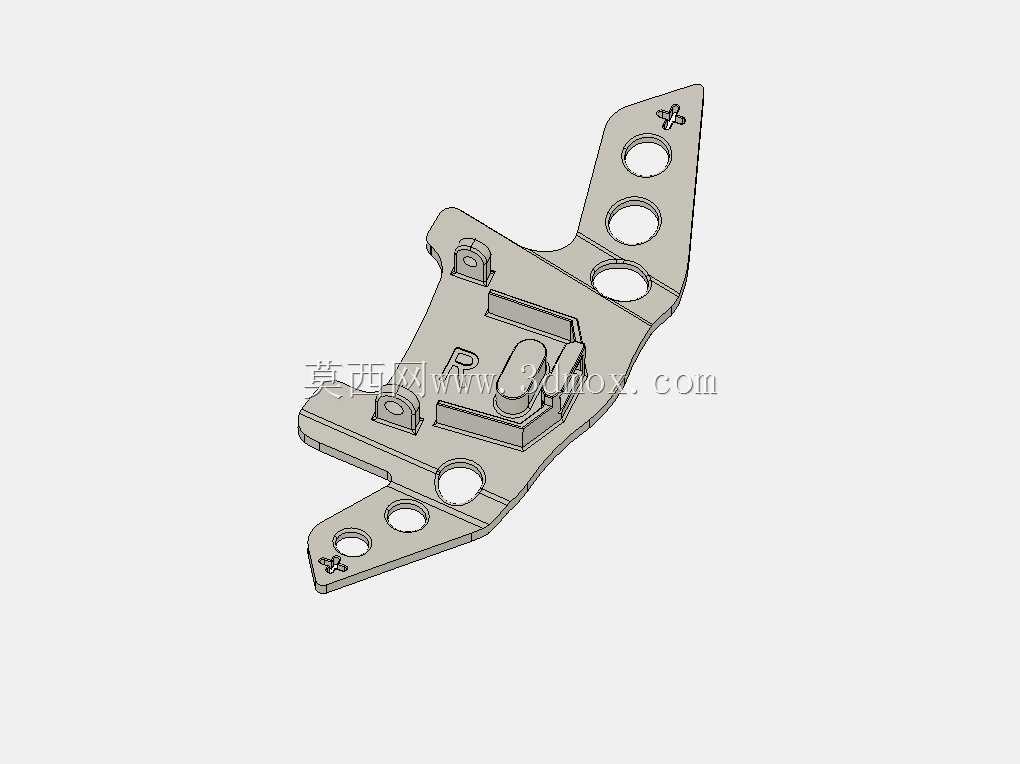

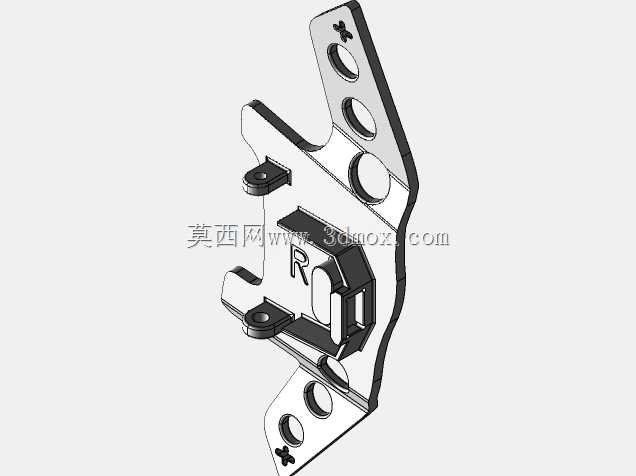

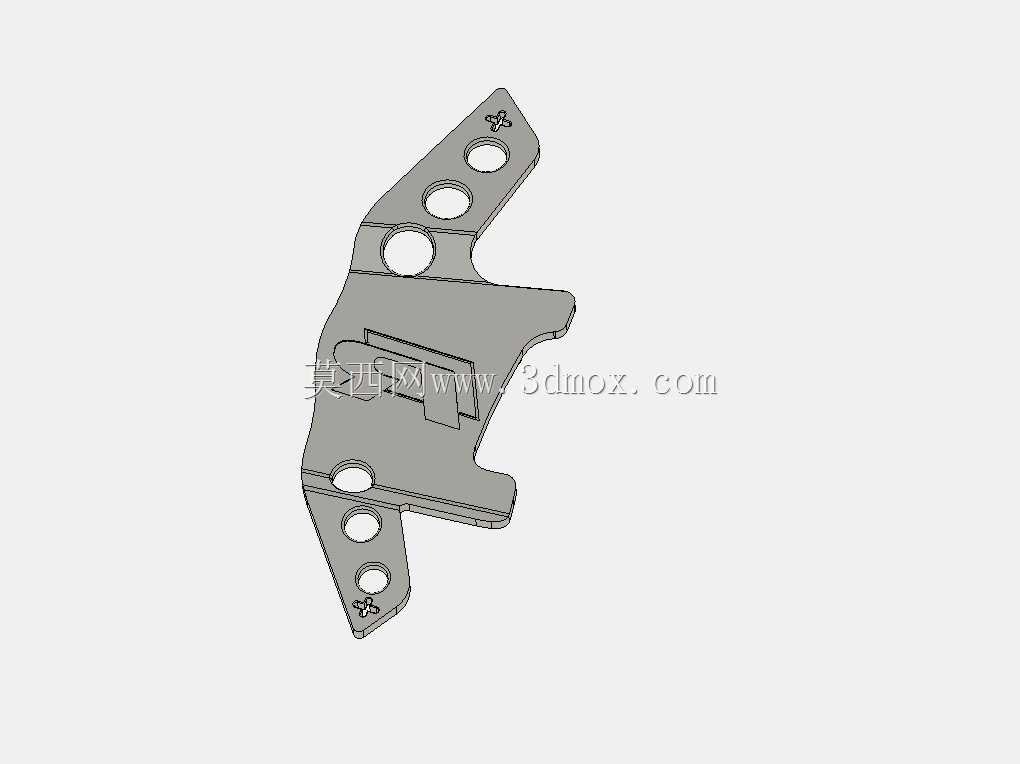

　　从结构形式看，零件采用薄板弯折加局部加强的方式成型，主体轮廓呈非对称异形布局。上部带有多个圆孔和异形孔，用于穿装固定螺栓、定位销或与相邻摇臂形成铰接；中部通过折弯形成立壁，把平面受力转化为空间支撑，降低薄板在反复推拉载荷下的弹性变形；下部延伸出带孔支耳，用于连接换挡拉索、复位弹簧或位置感应部件。多个孔位并非随意布置，而是围绕同一运动链确定：固定孔负责建立与变速箱壳体的基准，铰接孔负责形成转动副，长槽或缺口则用于吸收装配公差、限制摆动方向。

　　设计这类支架时，首先要处理的是运动干涉问题。换挡过程中，连杆会沿选挡和换挡两个方向产生复合运动，支架边缘、折弯圆角和相邻线束、管路之间必须保留足够间隙。若只按静态装配位置建模，装车后容易在极限挡位出现磕碰。因此在三维结构中需要把支架随动区域、拉索摆动包络以及螺栓头部占用空间一并校核。其次是刚度匹配，支架过软会导致换挡行程虚位增大，驾驶员推入挡位时产生迟滞感；刚度过高又会把变速箱侧振动直接传入操纵机构，影响NVH表现。该件通过在关键受力区设置翻边、压筋和局部凸台，使材料集中在弯矩较大的截面上，在控制重量的同时提高了抗弯和抗扭能力。

　　安装边界方面，零件需要贴合变速箱壳体或换挡机构基座上的指定安装面，孔位中心距、折弯高度和支耳角度共同决定装车姿态。由于车身和动力总成之间存在制造公差，支架上的部分连接孔通常预留少量调整余量，便于生产线在装配时校正拉索预紧角度。维修场景中，该件也可作为单独更换件，当换挡机构因碰撞、磨损或拉索拉力异常出现孔位变形时，无需更换整个壳体，只需恢复支架基准即可重新调整挡位。

　　从载荷特性看，支架承受的不是持续大载荷，而是频繁的周期性推拉和冲击。驾驶员每次换挡都会在铰接点产生横向力，急操作时还会带来瞬时峰值。因此结构上对孔边距离、折弯半径和根部过渡有较高要求：孔边过近容易在长期使用后开裂，折弯半径过小会造成应力集中，根部缺少过渡则可能在振动环境下产生疲劳裂纹。模型中对这些区域的表达，能够为后续工程图绘制、冲压工艺分析和强度校核提供清晰依据。

　　在整车开发流程中，这类零件看似尺寸不大，却需要与变速箱、换挡器、拉索、车身踏板舱布置以及传感器信号点协同。支架的角度偏差会改变拉索有效行程，孔位偏差会造成选挡与换挡方向耦合，甚至导致挡位显示与实际挡位不一致。因此建模时不能只追求外观相似，而应把安装面、旋转中心、受力方向和极限运动位置作为核心几何特征。对于结构设计人员而言，该模型可用于研究薄板支架如何在有限空间内实现多支点固定；对于设备选型和维修工程师，则可据此判断换挡卡滞、挡位不清等故障是否由支撑件变形引起。
