丰田4E发动机摇杆盖精密结构设计

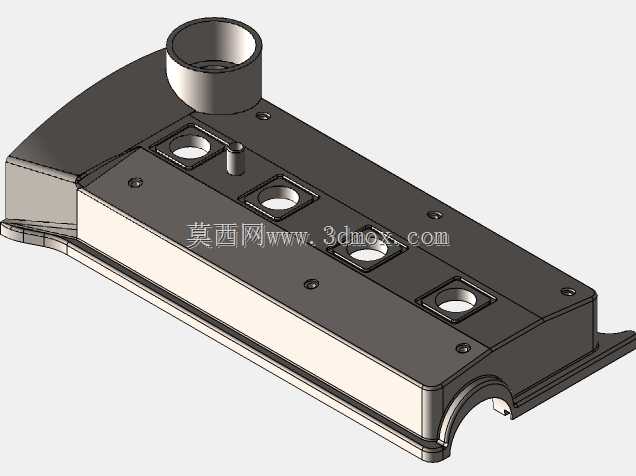

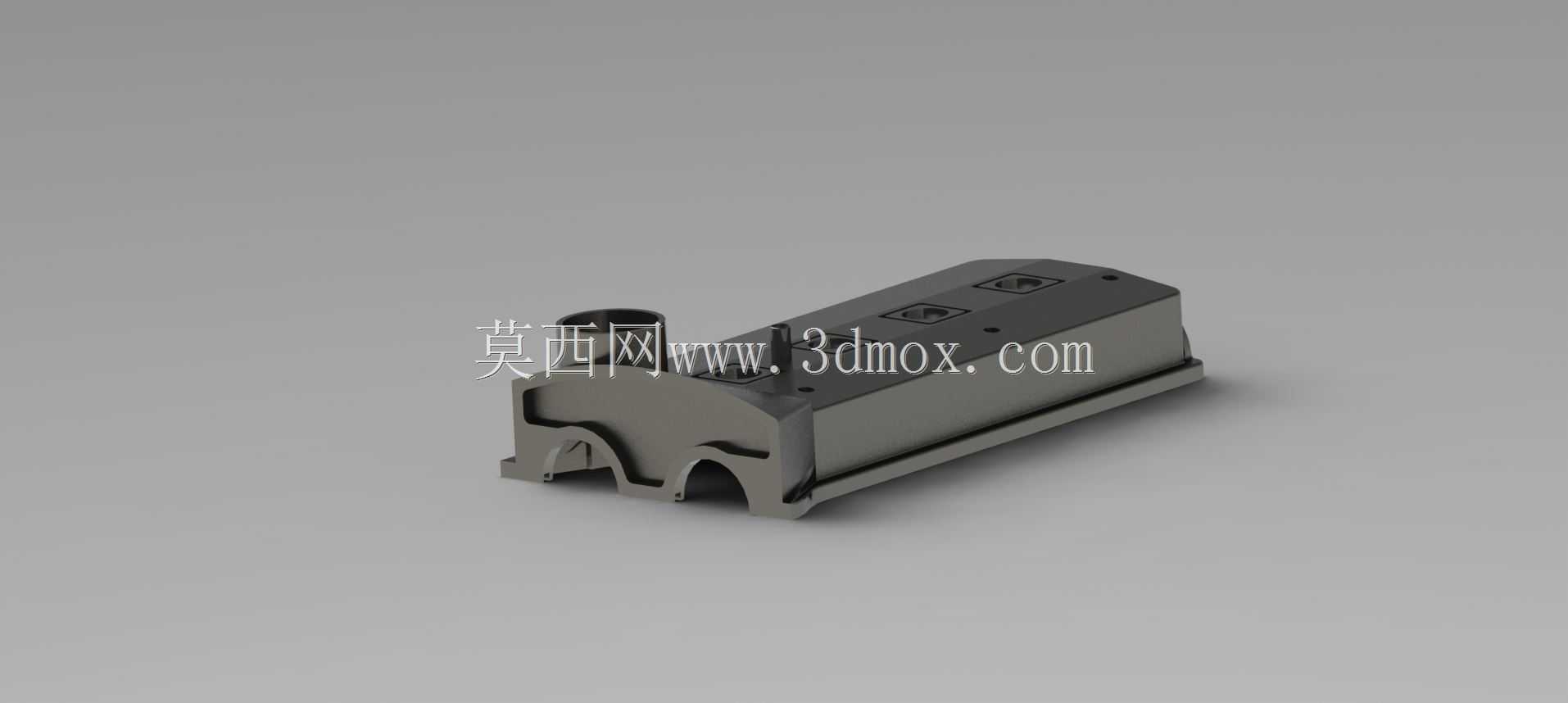

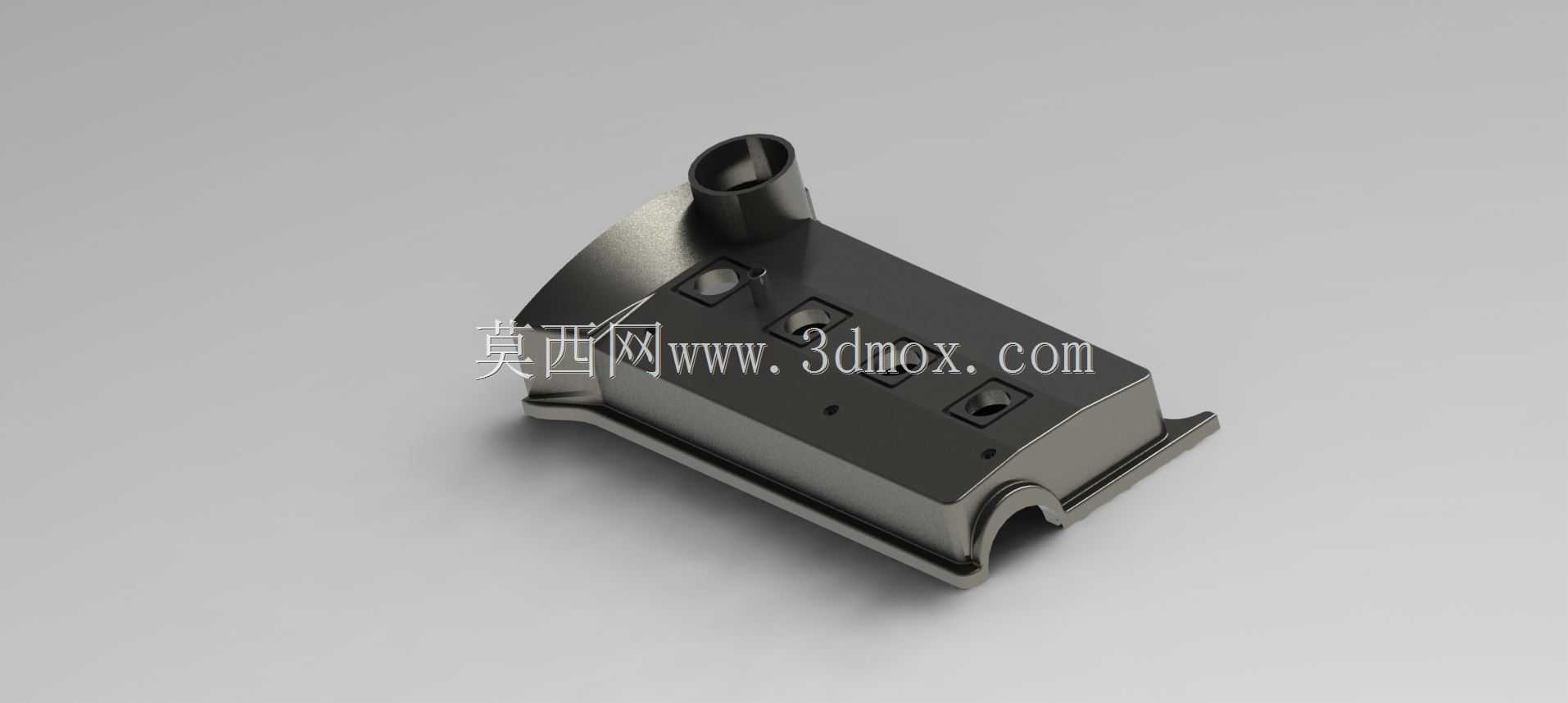

　　摇杆盖作为发动机配气机构上部的核心覆盖件，在整车动力总成中承担着密封气缸盖上部腔室、阻隔机油外泄、隔离外部粉尘与水汽侵入的作用，同时为曲轴箱通风管路、机油加注结构及相关传感器提供安装接口。这款针对丰田4E机型开发的摇杆盖，在结构还原过程中重点对照了实车装配的边界条件，将缸盖结合面的轮廓、螺栓过孔的分布位置、上部通风管接头的朝向以及侧面加强筋的走向逐一落实，保证模型在装配验证阶段能够直接匹配缸盖上部的安装点位。

　　从实际使用场景来看，摇杆盖长期处于发动机舱上部的高温振动环境中，工作时需要承受机油蒸汽的侵蚀、机体传来的持续振动以及冷热交替带来的温度循环。因此在建模时，结合面的法兰宽度、螺栓凸台的下沉深度以及盖体侧壁的过渡圆角都按照受力传递路径进行了还原：螺栓压紧力通过圆形凸台均匀扩散到法兰密封面，避免局部应力集中导致密封垫压溃；侧壁与顶面之间采用大圆角过渡，既提升了壳体的整体刚性，也减少了注塑或压铸成型时的壁厚突变。盖体侧面延伸出的弧形避让结构，对应缸盖上部的凸起轮廓，确保装配后不会与周边线束、管路发生干涉。

　　顶部的管状接口用于连接曲轴箱通风系统，其中心高度、管径和倾斜角度直接影响通风软管的走向。模型中保留了接口根部的加厚区域，这一结构在实际产品中用于增强接头抗振能力，防止软管插拔或发动机抖动时出现根部断裂。顶面分布的多个凹坑与凸台对应机油挡板、固定卡扣或装饰盖的安装位，这些细节在逆向构建时通过轮廓比对逐一确认位置关系，避免后续装配出现错位。盖体底部的法兰边缘连续平整，为密封垫提供完整的压缩面，法兰上的缺口和定位特征则用于与缸盖定位销配合，保证装配时的重复定位精度。

　　在尺寸边界方面，模型严格控制摇杆盖的总长、总宽和总高，使其完全落在缸盖上部的安装投影范围内。底部法兰的螺栓孔间距按照缸盖螺纹孔的实际分布设定，孔位周边预留了足够的扳手操作空间，便于产线装配和售后维修。盖体内侧预留的机油回流通道与挡板安装槽，能够引导飞溅的机油顺利流回油底壳，减少机油在盖体内壁的积存。上部接口的位置避开了气门室罩内运动件的极限行程，保证通风路径通畅。

　　设计思路上，这款摇杆盖没有采用单纯的等壁厚壳体，而是通过非均匀的筋条布置和局部加厚来平衡刚性与重量。顶面较薄区域配合网格状加强筋，既降低了整体重量，又有效抑制了发动机运行时盖板的共振噪声；螺栓凸台处则适当增加壁厚，确保长期压紧后不出现蠕变松动。盖体边缘的翻边结构提升了法兰的抗弯能力，使密封面在螺栓压紧后更加平整，降低机油渗漏的风险。侧面的弧形避让区不仅满足装配空间要求，也在视觉上形成了与发动机整体造型一致的流线型轮廓。

　　对于结构设计与三维建模人员而言，这类模型的价值在于完整体现了覆盖件与基体之间的配合逻辑：密封面如何连续、螺栓载荷如何传递、管路接口如何定位、运动件与固定件之间的安全间隙如何保证。在进行发动机周边管路布置、气门机构校核或罩盖改型设计时，可以直接参考该模型的轮廓与接口位置，检查维修工具的可达性、线束的弯曲半径以及相邻零部件的最小间隙。模型中保留的凸台、凹槽和圆角特征，也为后续进行模流分析、有限元刚度计算或3D打印样件验证提供了可靠的几何基础。

　　摇杆盖虽然不属于发动机内部高速运动件，但其设计质量直接影响整机的密封性、NVH表现和维护便利性。一个合格的摇杆盖需要在有限的高度空间内同时容纳气门摇臂、润滑油雾和通风通道，还要在振动环境下长期保持密封稳定。该模型通过对结合面、螺栓孔、通风管、加强筋和避让结构的细致还原，呈现了量产发动机罩盖在结构布局上的典型处理方式，可用于汽车发动机教学、零部件逆向练习、装配工艺仿真以及动力舱空间校核等工作。
