手柄集成式LED指示与簧片磁控装置

　　该装置围绕操作手柄的近距离状态反馈与非接触控制需求展开，把指示元件和磁敏触发元件集中布置在一个环形安装座上，适合安装在圆柱杆件或操作杆附近。现场操作人员不需要额外观察远处面板，只需在握持区域附近即可通过灯光判断设备状态，同时利用磁铁靠近实现功能切换，减少机械按钮外露带来的磨损、进尘和误触问题。

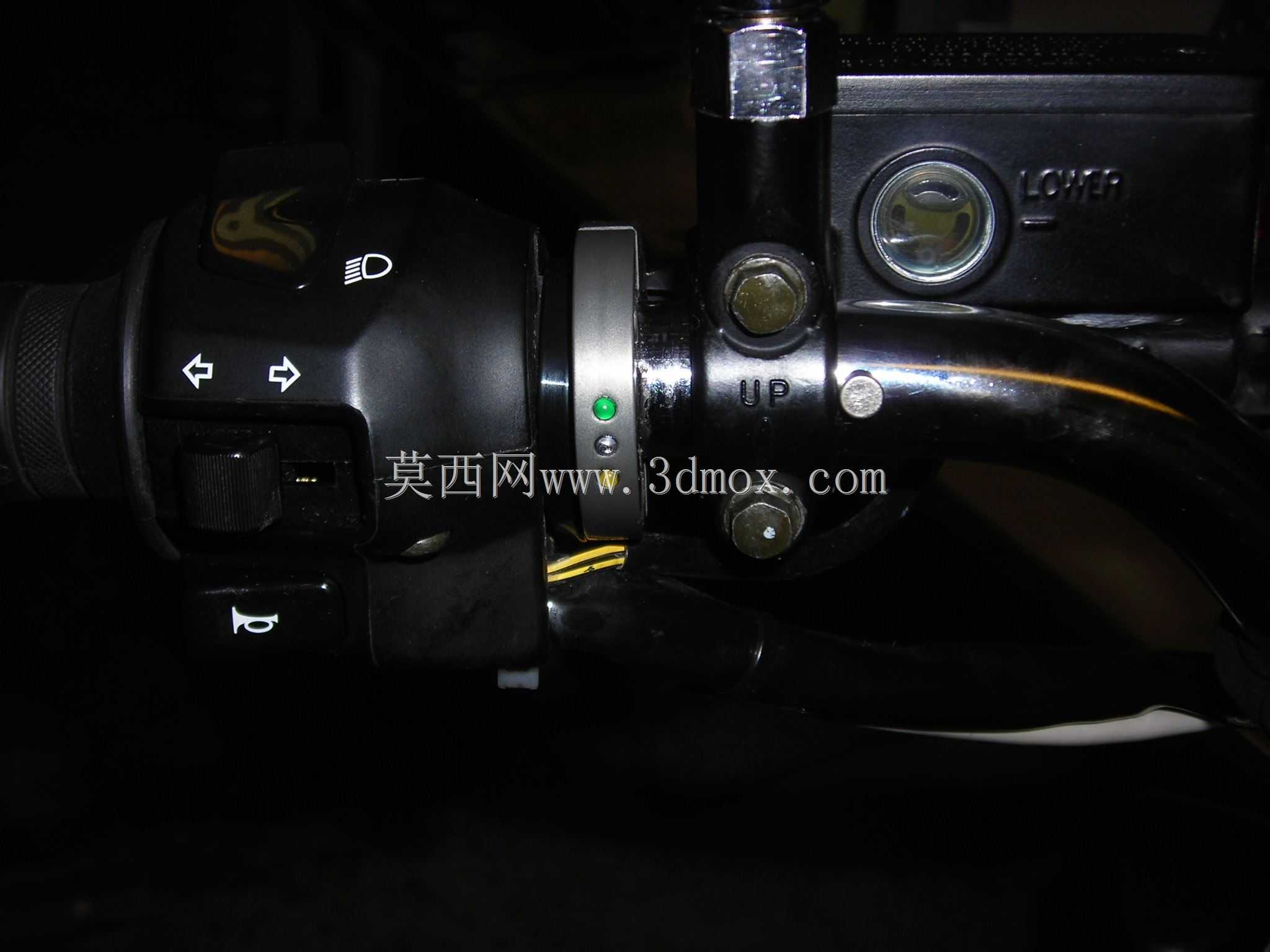

　　从实际使用场景看，这类结构常见于需要频繁手动对位、启停确认或模式切换的工位。操作者手部通常已经握持手柄，视线集中在工件或执行端附近，若把三色LED布置在手柄周边，可在不改变操作姿势的情况下完成状态识别。三个LED分别对应不同功能信号，例如就绪、运行、报警或不同工作档位；两个簧片则承担两路独立触发，可用于模式选择、限位确认或安全旁路。磁控方式不需要在壳体上开设按键孔，外表面可以保持连续，对油污、粉尘、切削液飞溅等环境更友好。

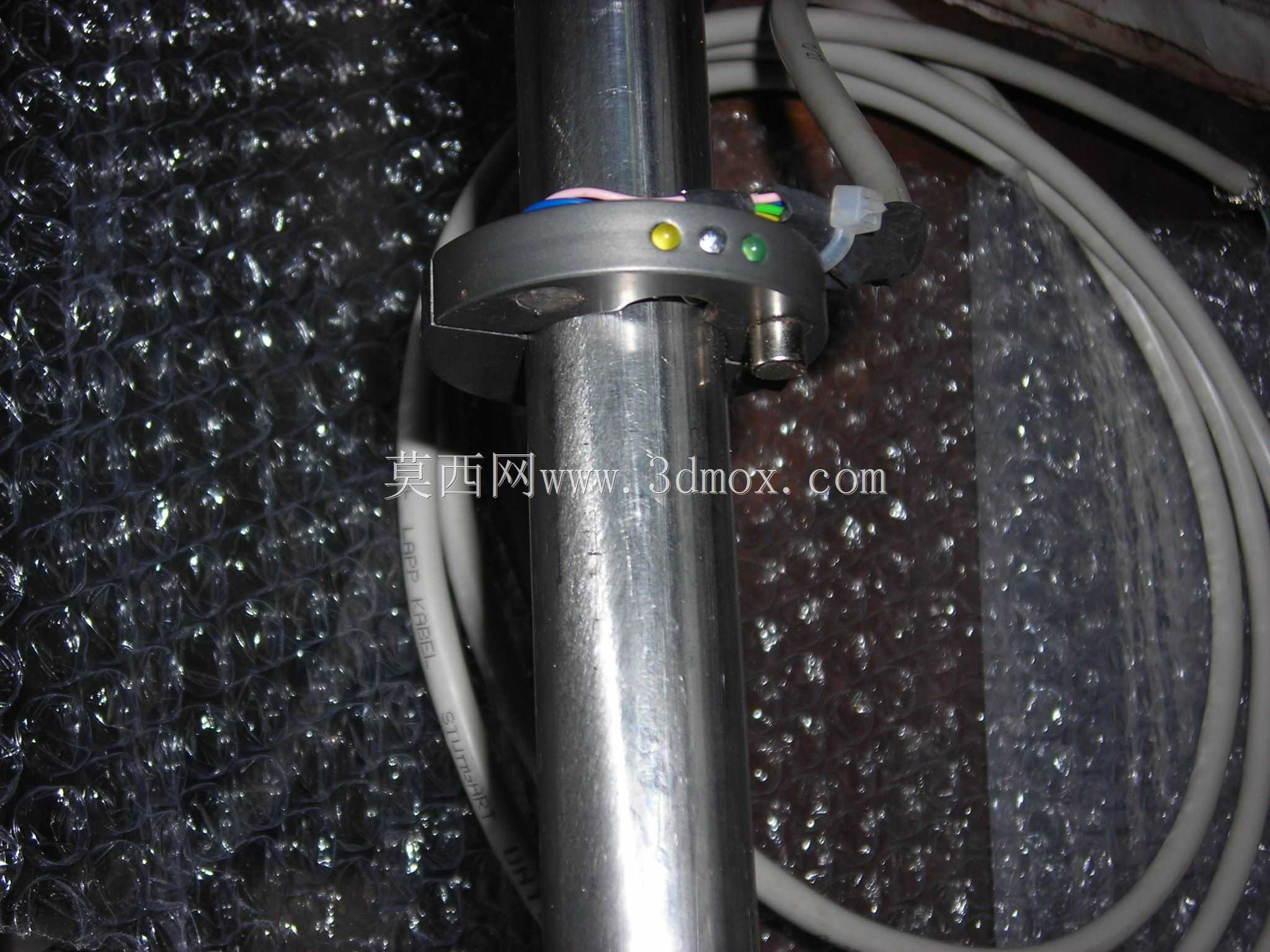

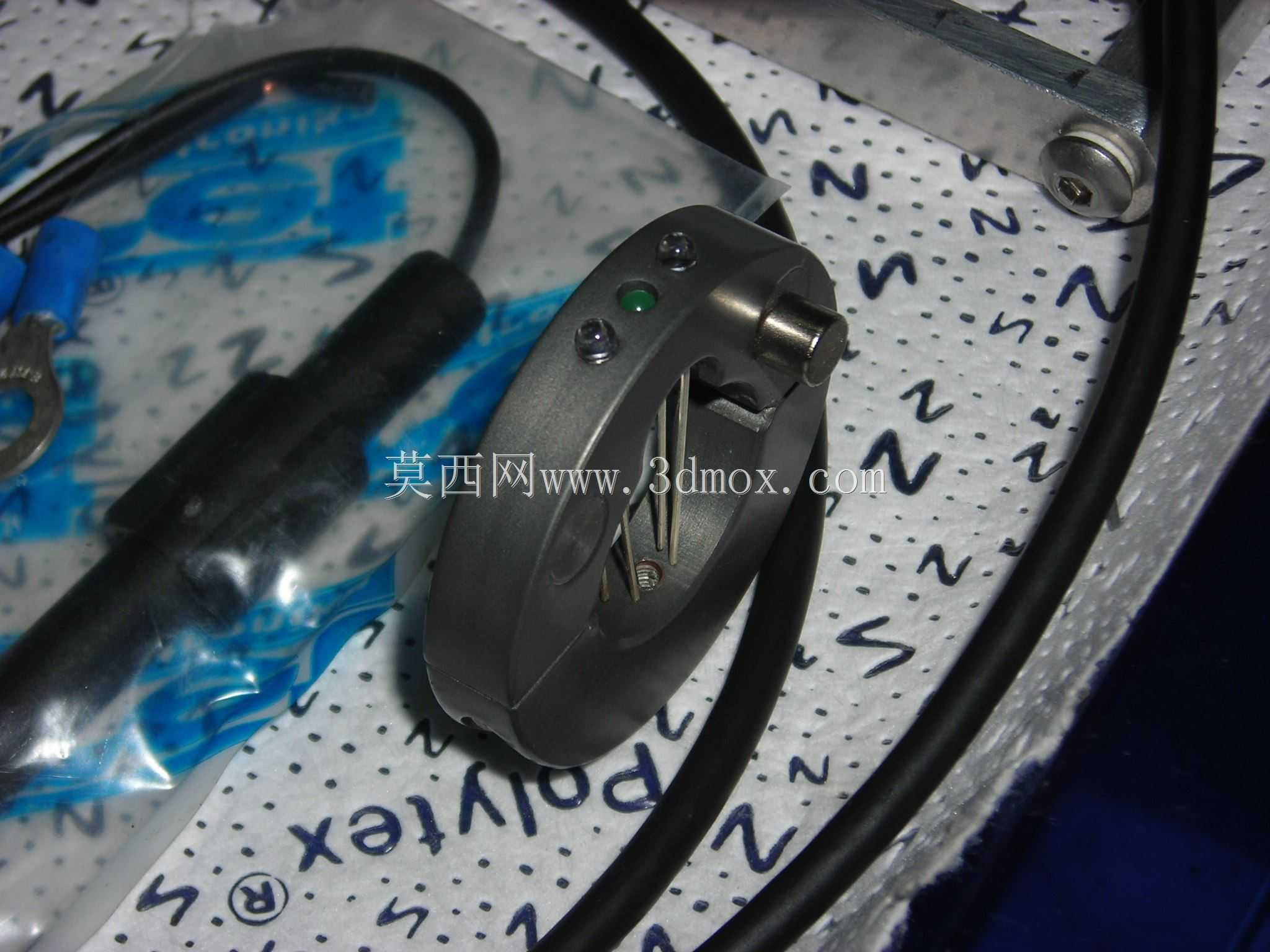

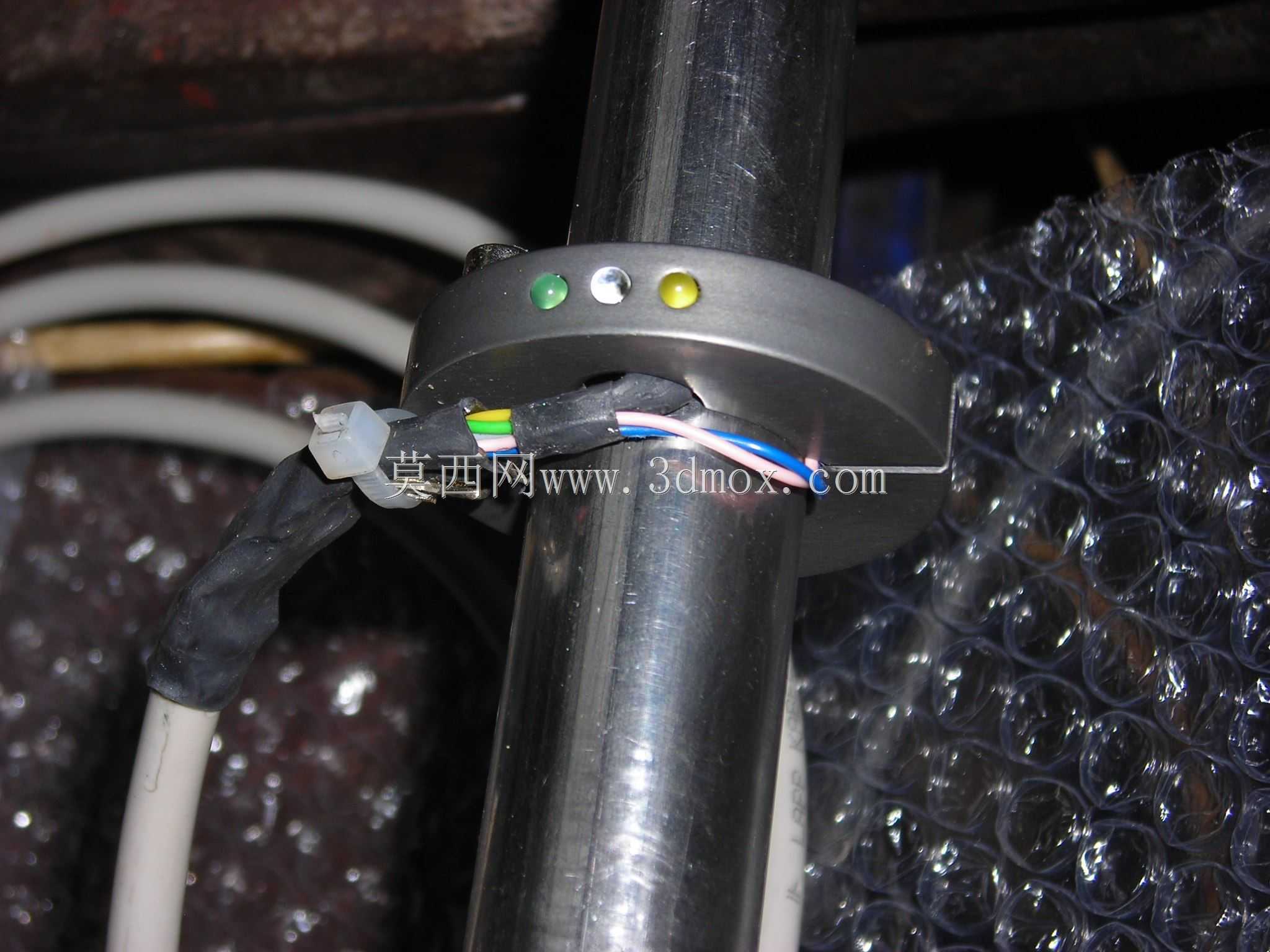

　　设计上，环形座采用剖分或抱紧形式套设在杆体上，内孔与被安装杆件形成定位配合，外侧平面用于容纳LED和簧片。LED之间保持足够间距，避免相邻发光区域混淆；灯珠前方可设置透明封胶或透镜，既保护焊点，又改善光线扩散效果。簧片元件应贴近金属环外缘布置，使外部磁铁经过时能够可靠吸合，同时又要远离强磁干扰源。线缆从环座侧向引出，出线位置做弯折缓冲，避免手柄反复动作时导线在根部折断。图中可见多芯线分别连接指示灯与开关回路，线束外覆保护层并通过扎带固定，使走线随手柄运动时保持顺直。

　　安装边界方面，核心约束是环形座内径与手柄杆径的匹配。若杆件直径偏差较大，抱紧结构会出现松动或装配困难；环座宽度需要覆盖三个LED和两个簧片的排布空间，同时不能过度侵占手部握持区。轴向位置应选在操作者自然视线可及、磁铁又便于扫过的区域，通常靠近手柄根部或杆体中段。周向角度要根据操作者站位确定，LED朝向应正对观察方向，簧片触发面则应预留磁铁滑过的路径。环座与杆体之间可设置止动螺钉、弹性抱紧或定位平面，防止使用中转动。

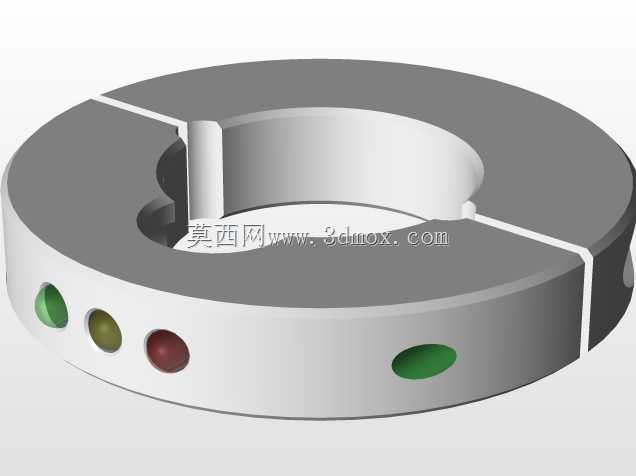

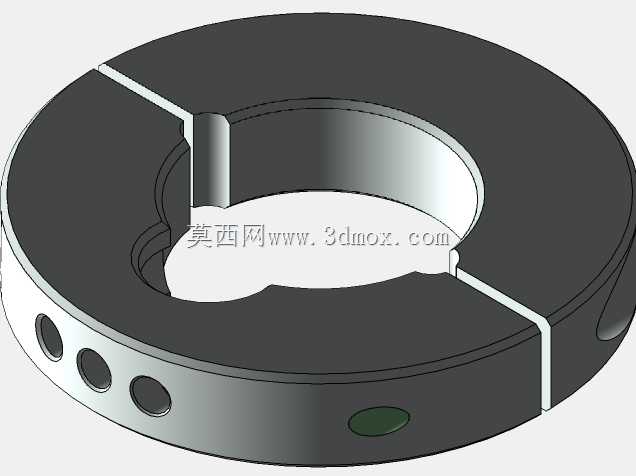

　　结构建模时需要先建立手柄杆体作为装配基准，再以杆体轴线为中心生成环形座。LED安装孔、簧片槽位和走线槽应在同一壳体上统筹布置，避免孔位与剖分槽、螺钉孔发生干涉。灯珠焊接空间不能只按外形尺寸预留，还要考虑导线弯曲半径、热缩管或护套厚度。簧片属于玻璃封装脆弱元件，槽位宜采用略大于元件本体的容腔，并在装配方向上保留压入或灌封固定空间，不能让刚性夹持直接作用于玻璃体。出线口应做圆角过渡，若采用灌封结构，还要在模型中预留胶液流动和排气空间。

　　电气与机械配合上，三路LED应分别串联限流元件，驱动电压与主控系统输出相匹配；不同颜色可用于区分正常、等待和故障状态。两路簧片输出建议接入上拉或下拉回路，使磁铁远离时电平稳定，避免悬空造成误判。若两个簧片对应不同功能，安装时应形成明确的空间间隔，使一块磁铁沿周向滑过时能产生清晰的先后触发逻辑，而不是同时吸合。对于需要识别方向的场合，可利用两个簧片的触发顺序判断磁铁移动方向，从而扩展为档位增减或前后选择。

　　该方案的优势在于把人机反馈和触发执行合并到手柄附近，缩短操作者的感知和动作路径。相比独立按钮盒，它不需要额外支架，外观更紧凑，清洁维护也更方便。设计时仍需注意环座材料对磁场的影响：若采用铁磁性金属，可能削弱簧片触发距离，因此在簧片附近应选用非磁性材料或留出足够磁路间隙。LED透光面还要考虑环境光影响，强光工位可选用高亮灯珠或加遮光罩，夜间或暗光环境则应避免指示灯过于刺眼。整体结构以简洁、可靠、便于装配为原则，使手柄在长期反复操作中仍能保持稳定的状态指示与磁控切换能力。
