乌拉尔M72摩托车霍尔传感点火底板结构

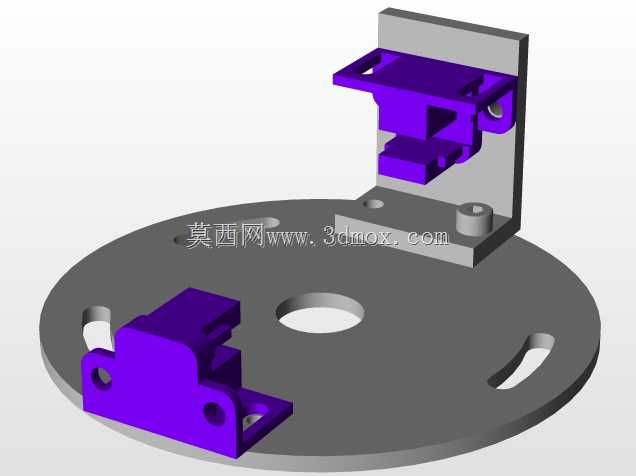

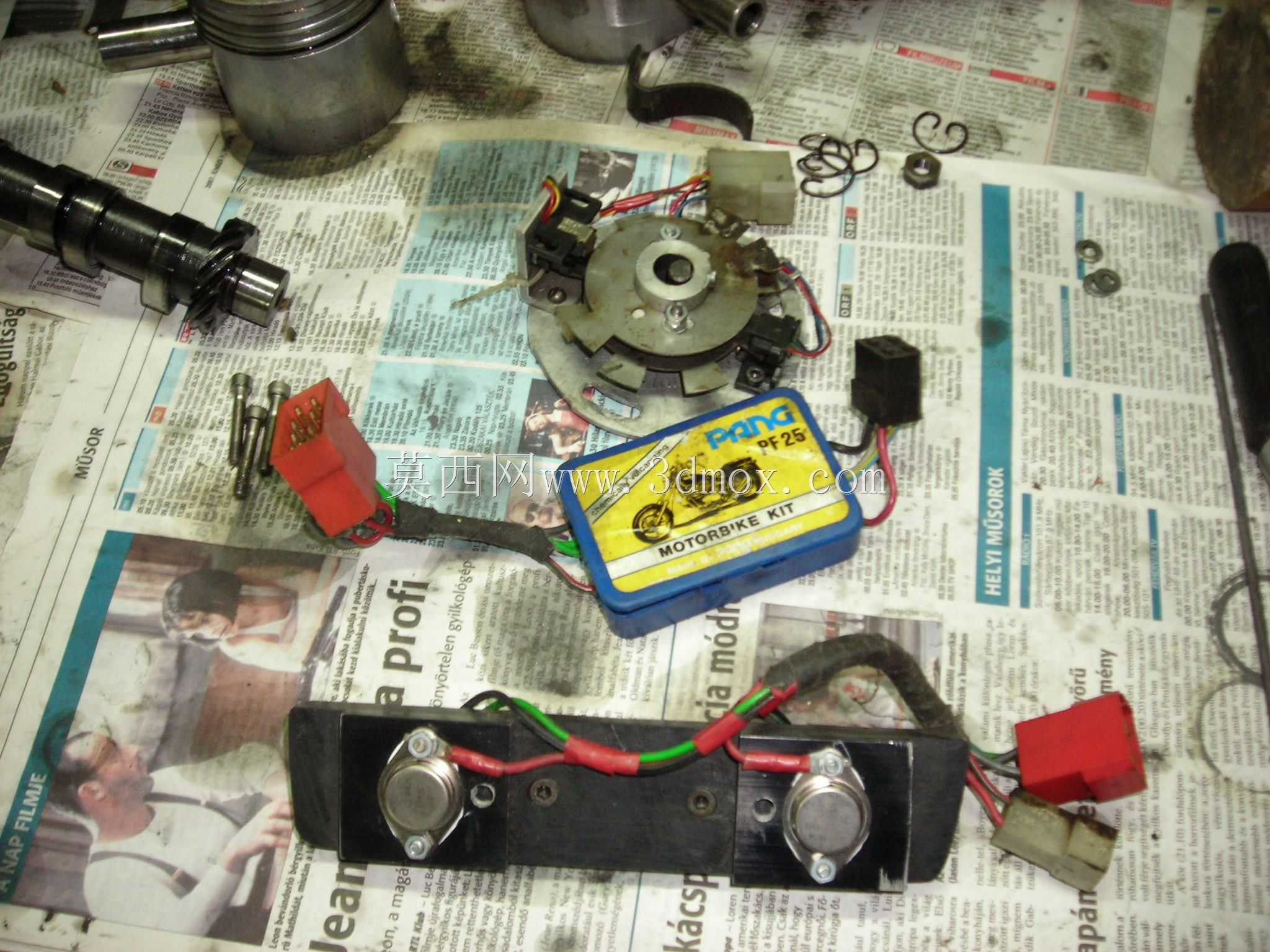

　　这套点火底板主要用于老式乌拉尔M72摩托车点火系统改造与维修，安装位置位于发动机磁电机侧，替代传统断电器触点结构，通过霍尔元件采集触发信号，向点火器提供稳定的曲轴位置脉冲。实际装车时，底板固定在曲轴箱对应的安装平面上，中心孔需与磁电机转子轴保持同轴，周边预留的接线空间要保证线束在发动机振动条件下不与旋转件、散热片发生摩擦。从结构上看，底板主体为长条形金属安装板，板面布置两个霍尔传感元件，分别对应双缸点火触发位置，元件通过铆钉或螺钉固定，安装面与底板平面保持垂直，保证感应端面与转子触发凸台之间的气隙均匀。红色接插件用于连接整车线束与点火模块，黑色方块为滤波或接线转接部件，导线沿板边走线并通过线卡固定，避免长期振动后出现绝缘层磨损。

　　设计这类底板时，首先要解决的是触发相位准确性。两个霍尔元件的周向位置直接决定点火提前角基准，建模过程中需要根据曲轴转角、缸序和磁电机转子凸台宽度确定孔位，不能只按外观摆放。其次是安装边界，底板边缘不能与曲轴箱加强筋、磁电机外罩、高压阻尼线接头发生干涉；中心区域要让开转子轴和定位台阶，固定孔位需与原车箱体孔距一致，否则装车时会出现无法贴合或传感器偏心。板厚选择也要兼顾刚性与空间，过薄会在发动机振动下产生微变形，导致气隙波动；过厚则可能顶碰磁电机外罩，使触发间隙超出霍尔元件有效感应范围。霍尔元件本身属于非接触式触发部件，相比传统触点，不存在烧蚀、磨损和间隙频繁变化的问题，但对金属触发体的通过距离较敏感。

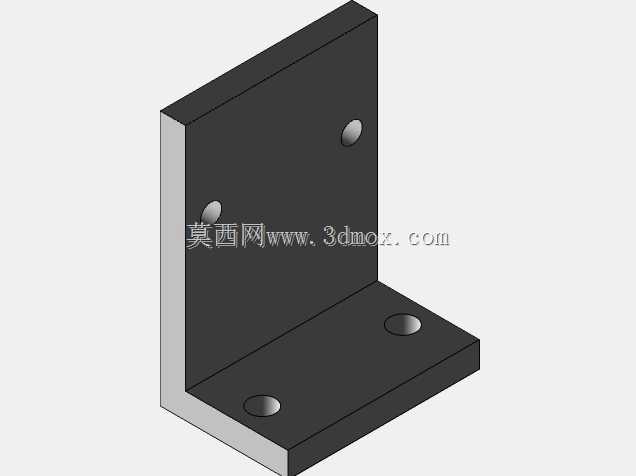

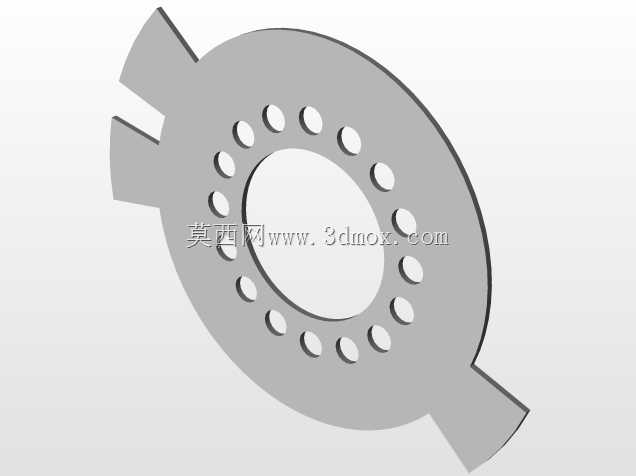

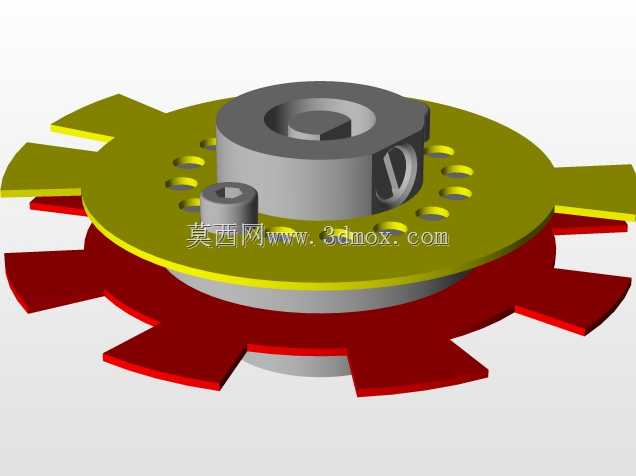

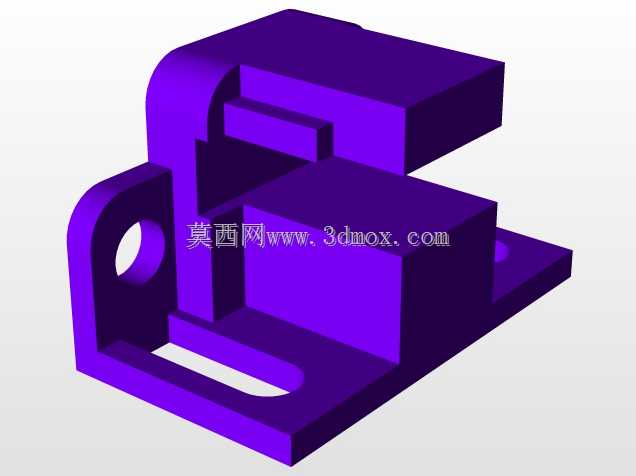

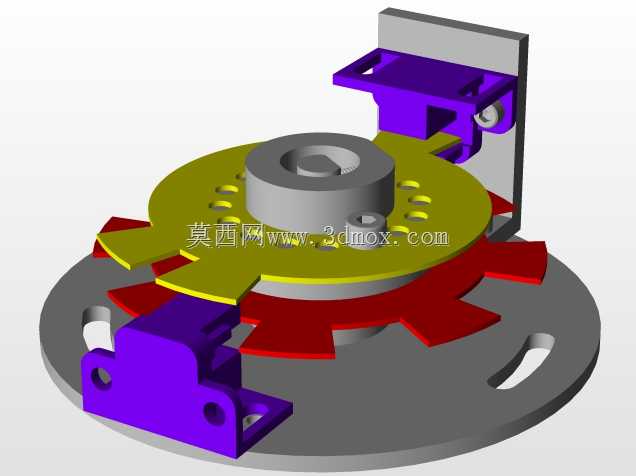

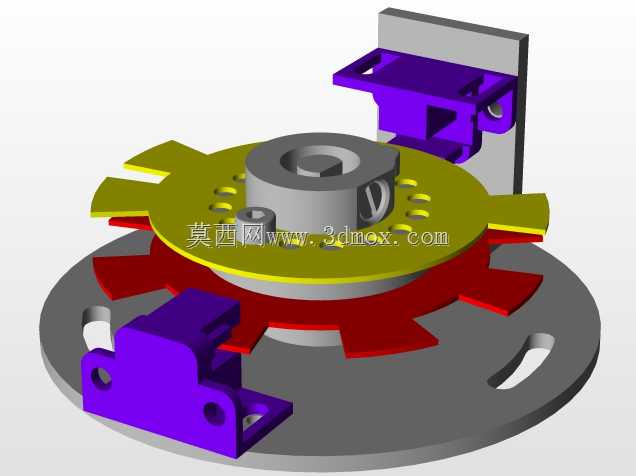

　　因此底板上的传感器安装座通常设计成可微调结构，或者在建模时保留足够的位置公差，方便装配时通过垫片调整气隙。接线部分需要区分电源、信号和接地，红色插接件的针脚定义要与点火器匹配，线束出口方向应顺着车架走线槽布置，弯折半径不能过小，避免发动机热辐射长期烘烤导线外皮。在维修场景中，这类组件常用于老车电气系统升级。原车断电器结构需要定期打磨触点、调整白金间隙，低速时点火信号容易受触点弹跳影响；换成霍尔触发后，信号边沿更清晰，怠速稳定性和高速断火现象会明显改善。三维建模时除了还原底板外形，还要把磁电机转子、曲轴箱局部安装面、点火器接头和周边线束走向一并纳入装配校核，单独画一块板往往无法发现实际装车中的干涉问题。

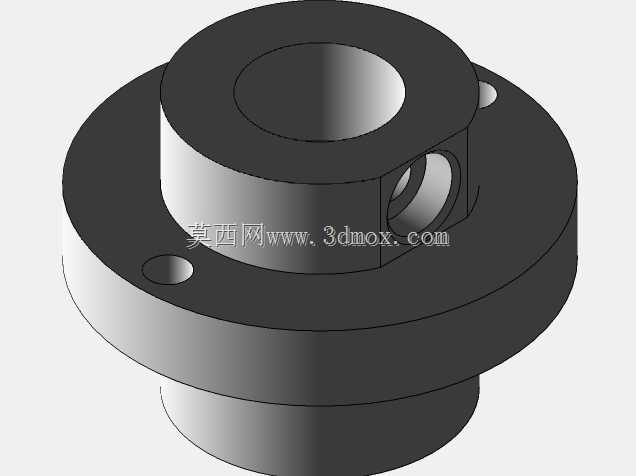

　　比如传感器接线端子若朝向箱体内侧，装配后手指和工具无法接近，后期检修会非常困难；接插件若靠近排气管一侧，高温会加速塑料老化。外形尺寸方面，长条底板的长度由双缸触发点分布决定，宽度受限于磁电机内腔轮廓，安装孔距必须严格对应原车螺柱位置。中心圆盘状触发配合区用于对准转子轴，其孔径与轴之间保留转动间隙，但不能过大，否则底板定位偏移会改变两缸触发相位。板面元件高度也要控制，最高的插接件和黑色模块不能伸入磁电机转子旋转包络内，所有焊点和接线端子应低于外罩合装面。从工程表达角度，模型应完整呈现底板折弯、安装孔、传感器定位槽、线束固定点和接插件朝向，使结构工程师能够直接据此检查装配关系，电气工程师也能据此核对信号路径。对于复古摩托车维修和定制改装来说，这种点火底板不是简单装饰件，而是决定发动机能否稳定运转的关键触发部件，任何孔位偏差、气隙不当或走线错误，都可能导致缺缸、点火角错乱甚至无法启动。
