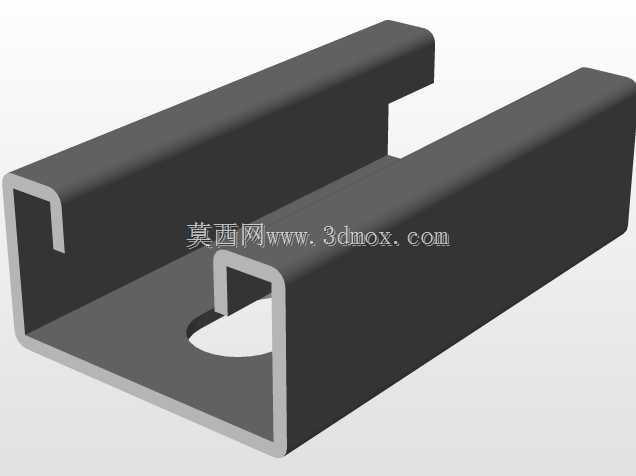

VARIFIX41/22镀锌C型安装导轨

　　在装配式机电安装、管廊支吊架系统、轻型设备壁挂固定以及工业流水线框架搭建场景中，冷弯成型的C型安装导轨是最基础也最高频的受力构件。这款VARIFIX 41/22导轨的截面尺寸经过长期工程验证，型材背部宽度41mm，整体成型高度22mm，两侧翻边向内形成C型开口，开口净宽22mm，既可以容纳标准T型螺栓滑入，也能为配套的管夹、铰链、连接角码提供可靠的卡位。

　　从受力逻辑来看，C型截面把材料集中布置在远离中性轴的上下翼缘位置，相比同重量的平板钢带，抗弯刚度提升非常明显。导轨背部连续开设长圆孔，单孔长度方向沿型材轴线延伸，孔宽12.5mm，孔中心间距35mm，这种孔位设计给现场安装留出了充足的调节余量：土建预埋的膨胀螺栓存在位置偏差时，施工人员不需要重新打孔，只需沿长圆孔微调导轨位置即可完成对位。端部的7.5mm翻边高度经过严格控制，既能保证T型螺栓头部顺利滑入槽道，又能在螺栓拧紧后提供足够的咬合面积，防止连接件在受振动时出现松脱滑移。

　　导轨材质选用结构钢，表面做镀锌处理，镀层可以在普通室内环境和轻度潮湿工况下延缓锈蚀，适用于厂房、地下车库、设备间等常规机电安装场景。整根型材的线重控制在1.4kg/m左右，单人即可搬运、裁切和举升定位，不需要借助大型吊装设备，这也是它在中小型安装工程中被广泛采用的重要原因。

　　三维建模时，冷弯折弯处的内R角、翼缘平行度以及长圆孔端部的半圆过渡都需要准确还原。如果把折弯简化成直角，后续在做装配干涉检查时，T型螺栓和连接块会出现虚假干涉，导致导出的工程图无法指导实际装配。槽口内侧的翻边尺寸尤其关键，它直接决定了配套紧固件的卡接行程，建模时应按实际冷弯工艺保留微小的拔模斜度，而不是做成绝对垂直的理想面。

　　在支吊架系统中，这类导轨通常竖向或横向布置在墙面、顶板上，管道、电缆桥架、风管通过管束和卡扣固定在导轨槽内。由于槽道沿全长开放，管线位置可以在任意点调整，后期改造或新增管线时无需拆除原有支架主体，只需松开紧固件滑动到新位置再锁紧即可。对于传感器、小型接线盒、气动三联件这类轻型工业元件，导轨也可以作为壁挂安装基座，元件通过自带的卡扣或转接板卡入C型槽，安装效率远高于传统的逐个钻孔固定方式。

　　选型时需要结合悬臂长度和载荷方向校核挠度。导轨背部贴墙安装时，墙体或立柱承担主要支撑，C型钢主要承受局部弯曲；若作为悬臂支架使用，则需根据伸出长度计算端部载荷下的最大挠度，避免管道运行时产生明显晃动。长圆孔的布置间距也影响安装灵活性，35mm的孔距与常见膨胀螺栓规格匹配，既能保证背部固定点密度，又不会因孔过多而过度削弱截面强度。

　　防火方面，该型钢构件满足支吊架系统的相关防火使用要求，在需要维持管线稳定性的消防相关机电安装中，可以配合相应的防火紧固件和抗震连接组件使用。整体结构没有复杂的活动部件，可靠性主要来自材料截面、镀锌层和连接节点的设计，因此在建模和出图阶段，重点应放在截面一致性、孔位标准化以及与配套件的配合间隙上，确保数字模型与现场实物能够一一对应。
