室内紧凑型中柱螺旋楼梯结构设计

　　该构件以中心立柱作为主要竖向承力构件，踏步沿立柱周向螺旋上升，外侧通过连续曲线扶手与竖向栏杆形成围护边界，整体占用平面投影面积较小，适用于阁楼、复式住宅、小型商业空间及设备检修平台等垂直交通场景。在实际工程中，这类楼梯常被用于层高受限、洞口尺寸紧张或不适合布置直跑梯的位置，其核心价值在于在有限平面内完成楼层连接，同时保持通透的视觉效果。

　　从结构受力看，中心立柱承担踏步传来的大部分竖向荷载，踏步内侧与立柱连接节点需传递剪力和弯矩，外侧栏杆除安全防护作用外，也对踏步外端形成一定约束。建模时需先确定层高、总旋转角度和踏步数量，再反推每级踏步的升高值与平面扇形角度。踏步内窄外宽，内侧靠近立柱处有效踏面较窄，外侧行走线位置应保证足够踏面深度，因此设计中通常在距中心一定半径处校核踏步宽度，避免出现过窄区域影响通行舒适度。

　　中柱底部需要与结构楼板或预埋件可靠连接，顶部则根据安装条件选择与上层楼板、梁或洞口边框固定。若现场地面承载力不足，应在柱底设置垫板或预埋件，将集中荷载分散到结构层。踏步与立柱的连接可采用焊接、螺栓套接或连接件锁紧等方式，不同方案对加工精度、后期维护和拆装便利性有直接影响。对于需要工厂预制、现场装配的项目，螺栓连接更利于控制运输尺寸和安装效率；对于固定安装场景，焊接节点整体刚度更好，但对现场施工和表面处理要求更高。

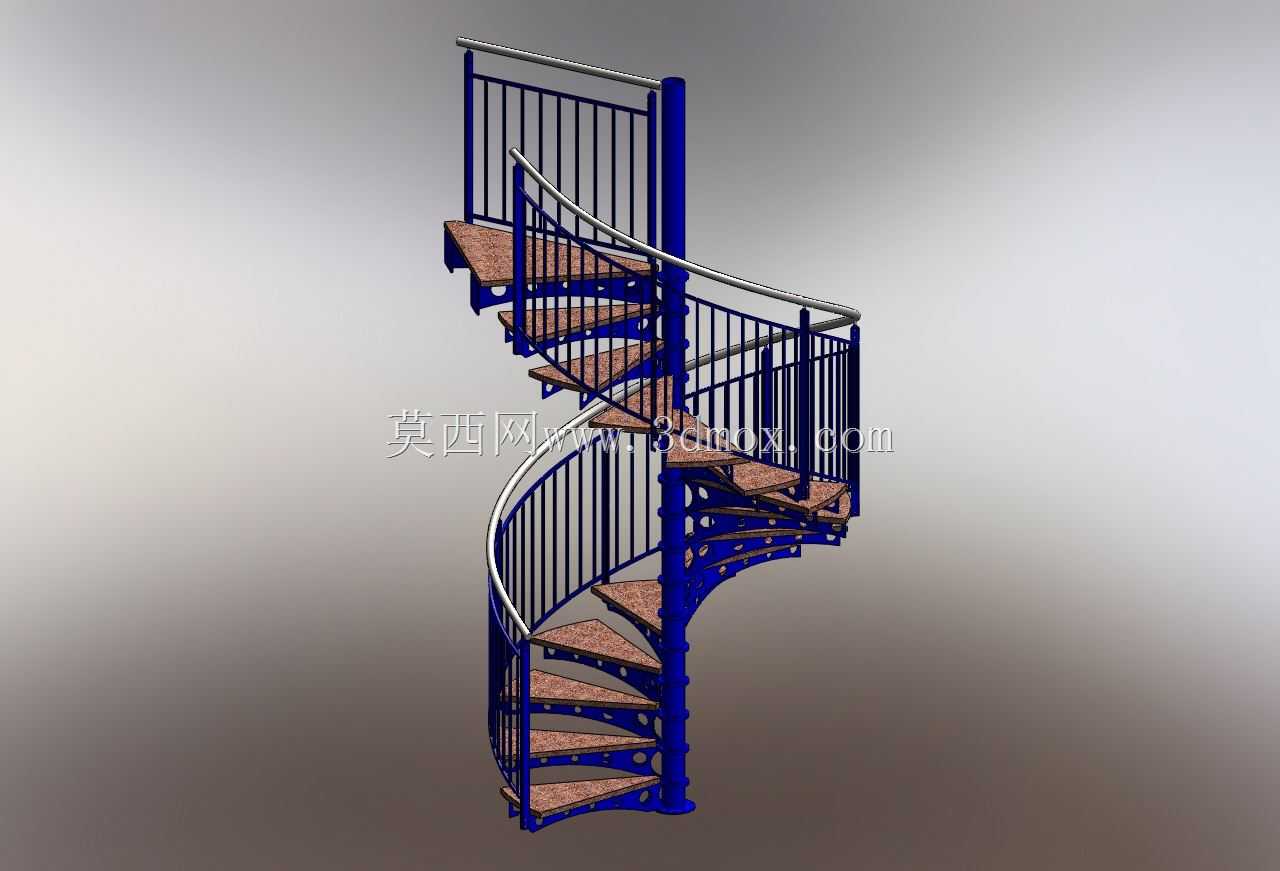

　　护栏系统由扶手、立杆和中间栏杆组成。扶手沿螺旋路径连续弯曲，其空间曲线需要与踏步外边缘保持稳定的水平和竖向关系。立杆间距应结合防护规范控制，避免形成过大空档。模型中蓝色金属骨架与木质纹理踏步形成材质区分，既表达了受力构件与装饰面层的层次，也便于在工程图中分别标注钢构件和踏步板。木质踏步在实际使用中需考虑防滑、耐磨和边缘封边，金属构件则需进行除锈、涂装或镀锌处理，以适应室内干燥或轻微潮湿环境。

　　安装边界方面，需重点复核楼梯洞口直径、上层楼板开口位置、梁底净高以及扶手旋转路径上是否存在墙体、梁柱或管线干涉。由于螺旋楼梯在平面上持续旋转，人流通行路线并非直线，扶手外沿与墙体之间应预留安全间隙，避免搬运物品时发生碰撞。底层起步位置应结合房间入口和家具布置确定，顶层出口方向则要与上层空间动线顺畅衔接。若用于检修平台，还需在平台侧设置护栏和门槛，以保证高处作业安全。

　　三维建模过程中，中心立柱可通过拉伸或旋转生成，踏步采用扇形轮廓后按角度阵列，并沿高度方向逐级升高。扶手曲线不宜简单用直线拼接，应建立平滑螺旋线或多段空间曲线，以保证弯制加工的可行性。栏杆立杆随扶手曲线布置时，需保持竖直方向一致，而非垂直于踏步面，这样更符合实际安装状态。对于连接节点，应单独表达底板、加劲肋、螺栓孔和焊缝位置，避免模型只停留在外观展示层面。

　　该类楼梯不属于大型设备，但对尺寸协调和节点可靠性要求较高。设计时需要同时处理建筑效果、人体尺度、结构承载和现场安装四类问题：过小的中柱直径会影响整体稳定，过大的立柱又会占用踏步内侧空间；踏步数量过少会导致单级高度过大，数量过多则增加旋转圈数并降低通行效率。合理的方案应在层高、洞口直径和使用舒适度之间取得平衡，并通过三维模型提前发现空间干涉与节点冲突，为后续详图深化、材料统计和现场安装提供准确依据。
