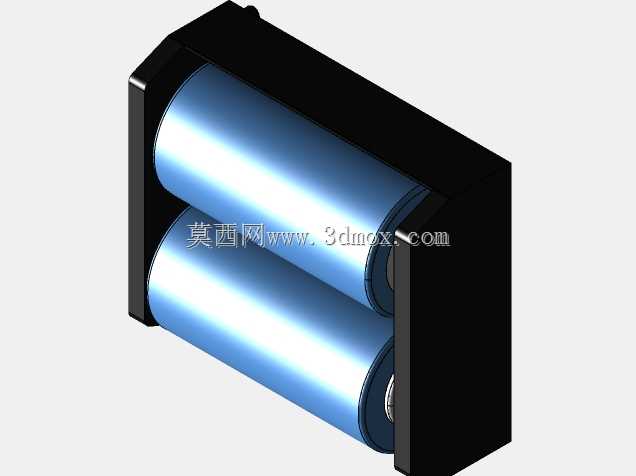

双列并排CR123A电池固定支架结构

　　贴合电芯圆柱面的内侧做了对应弧面让位，不需要额外增加包覆厚度即可贴合电芯外壁，两节电芯上下分层平行布置，相邻电芯之间保留有均匀间隙，既可以避免电芯外壁直接摩擦，也能给电芯工作时的轻微膨胀预留余量，不会出现装拆时卡滞过紧的问题。支架两端对应电芯正负极的位置做了开口避让，电极接触弹片或者引线焊片可以从端部直接对接电芯端面，不需要在支架内部额外走弯折线路，装配时可以先将两节电芯从侧方推入支架卡槽，再整体装入设备壳体的电池仓内，相比零散放置电芯再粘贴固定的方式，装配工序更简洁，后期维护更换电芯时也不会拉扯周边接线。从安装边界来看，支架整体外轮廓为规整的长方体块，外侧壁平直无突出卡扣，既可以直接嵌入设备壳体预先留好的矩形安装槽内，该结构为适配两节CR123A圆柱锂电池的并排固定支架，在便携检测仪器、户外传感终端、小型工业测控装置的内置供电舱中十分常见，这类设备往往需要在有限的壳体内部规整容纳圆柱电芯，同时规避电芯晃动、电极短路、装配错位等问题，支架的结构合理性直接影响整机组装效率与长期供电可靠性。从实际使用场景来看，这类双电芯支架多用于需要较高脉冲供电能力的手持设备、低功耗无线传感节点、安防探测模块内部，CR123A电芯自身直径与长度规格固定，支架需要同时完成径向约束与轴向定位，让两节电芯保持平行排布，充分利用壳体内的纵深空间，不会出现电芯偏斜挤压周边电路板的情况。支架主体采用半包式围挡结构，外侧立壁形成连续的刚性支撑面，

　　通过壳体上下盖的压紧完成固定，也可以在支架底部预留的平面区域粘贴双面胶或者打胶固定，适配不同壳体的固定方案；支架的宽度方向刚好容纳两节并排电芯的直径叠加，长度方向与CR123A电芯的长度匹配，不会额外占用多余的壳体空间，对于内部空间紧凑的便携设备来说，这种规整外轮廓更方便结构工程师在堆叠电路板、显示屏、按键组件时提前预留安装位，不需要为异形支架额外调整周边零件布局。设计过程中首先要保证电芯卡槽的尺寸公差，卡槽内径略大于电芯标称直径，间隙控制在方便手工推入又不会松旷的范围，过紧会导致低温环境下电芯外壳轻微收缩膨胀时拆装困难，过松则会让设备跌落时电芯在支架内窜动，撞击电极弹片导致接触断电。支架侧壁的厚度经过权衡，

　　在保证整体刚性的前提下尽可能减薄，侧壁过厚会浪费宝贵的内部空间，过薄则在多次更换电芯后容易出现侧壁撑开变形，失去固定作用。端部的开口尺寸需要兼顾电极弹片的活动行程，开口过小会导致弹片无法正常压缩接触电芯端面，开口过大则会让电芯端部从开口处滑出，失去轴向定位作用。两节电芯之间的隔断筋做了圆弧过渡，没有尖锐棱角，既可以增强支架整体的抗扭刚性，也能避免装拆电芯时刮破电芯外层的绝缘包膜，造成短路隐患。在实际选型应用中，结构工程师可以直接将该支架的三维轮廓导入整机装配文件，核对电池仓与周边电路板、接线端子的安全间隙，尤其是电芯正极与周边裸露焊盘的距离要满足安规要求，支架的绝缘材质属性也可以额外增加一层电极防护，

　　避免电芯侧壁意外接触壳体上的导电部位。相比单节独立电池架拼接的方案，这种一体式双列支架的装配零件数量更少，不需要额外拼接固定，整体形位公差更容易保证，两节电芯的平行度由支架模具一次成型保证，不会出现拼接错位导致的电极对接偏差。针对工业现场使用的便携设备，支架的耐温范围需要匹配设备的工作环境，结构上的圆角设计也可以减少应力集中，在设备受到冲击振动时，围挡结构可以将冲击力分散到整个支架侧壁，避免局部应力过大造成开裂。从三维建模的角度来看，该结构的特征逻辑清晰，先通过主体拉伸形成外轮廓基座，再在内侧切除两个平行的圆柱让位槽，之后对边缘做倒圆角处理，端部切除电极避让口，整个建模过程参数化特征明确，后续如果需要适配不同数量的电芯排布，只需要调整圆柱槽的数量与主体长度即可快速衍生出不同规格的系列支架，不需要重新从零开始搭建结构。在装配验证阶段，可以通过干涉检查工具核对电芯装入后与支架各壁面的接触状态，确认不存在过盈干涉或者间隙过大的区域，同时模拟支架装入设备壳体后的位置，核对周边零件的距离，保证整个供电模块在整机内部布局合理，既满足固定防护的功能需求，也尽可能压缩占用空间，为设备的小型化设计提供支撑。
