PCB板载式621型交流电源输入接插件

　　该款接插件为直焊板式交流电源输入接口，核心适配各类需要将市电输入回路直接集成在印刷电路板上的电子电气设备，常见于工业控制板卡、小型开关电源、桌面式仪器仪表、嵌入式工控终端以及各类需要前置AC输入的民用电子装置中。不同于引线式或螺丝接线式电源接口，这类板载插座直接通过插针与PCB焊盘形成机械与电气连接，省去了输入端子到电路板之间的飞线工序，在批量装配场景下可大幅缩减整机装配的人工接线成本，同时也能避免人工接线带来的虚接、线序错接、线束拉扯松脱等工艺隐患。

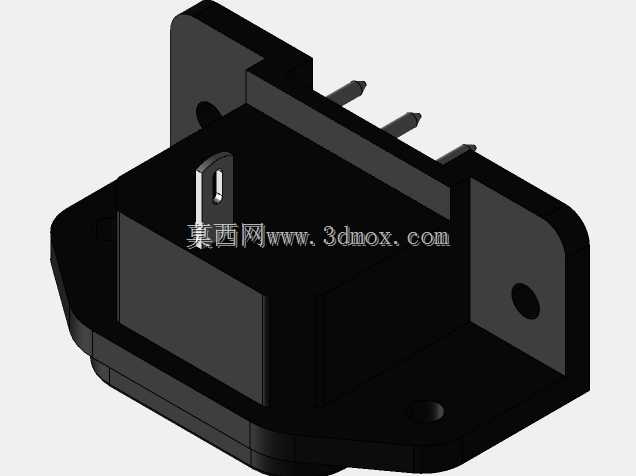

　　从结构特征来看，插座本体采用带两侧安装耳的法兰式外形，两侧耳片各预留一个圆形安装通孔，可在设备壳体面板上通过螺丝完成轴向固定，即便PCB受焊盘约束存在轻微形变，面板固定结构也能承担插头插拔时的全部侧向与轴向冲击力，避免插拔外力直接传导至PCB焊盘造成铜箔起翘、焊点开裂。插座背部伸出三根平行直插焊针，针脚间距符合常规PCB安规爬电距离要求，焊针穿过电路板后可直接完成波峰焊或手工焊接，针体长度适配1.6mm至2.0mm厚度的常规FR-4板材，焊接后露出板面的余锡量可满足常规电气连接强度要求。

　　设计层面优先考量了频繁插拔场景下的结构耐用性，插座内部的导电接触件采用弹性铜材冲压成型，接触部位做了适配国标两扁插插头的弧度收口处理，插拔过程中接触压力均匀，既不会因插拔力过紧造成用户使用不便，也不会因夹持力不足导致插头接触不良、通电发热。本体绝缘基座采用耐温阻燃工程塑料注塑成型，可耐受波峰焊过程中的短时高温冲击，不会因焊接热量出现基座变形、插针移位的问题，材料本身的阻燃特性也可满足电子设备内部安规认证的相关要求。

　　在整机结构设计选型阶段，工程师需要同步核对三个维度的安装边界：首先是面板开孔尺寸，插座法兰嵌入面板的部位需要预留对应长宽的矩形开孔，两侧固定孔的中心距需要与插座耳片孔位完全匹配，法兰贴合面板的一侧可根据设备防护需求加装密封泡棉胶垫，实现面板缝隙的防尘防溅；其次是PCB板上的占位边界，除了三根焊针对应的焊盘孔位之外，需要在电路板正面预留出插座本体下部的投影禁布区，该区域内不得布置其他过高元器件，避免插座装配后与周边元件产生干涉，电路板背面焊针露出区域同样需要预留焊锡流动空间，避免焊针与背面壳体或其他金属部件接触；最后是插拔操作空间，插座面板外侧需要预留足够的插头插拔操作余量，不能在插头插拔方向上布置其他凸起结构，避免影响插头完全插入到位。

　　这类接插件在实际设备布局中，通常会在PCB对应位置紧邻保险丝、EMI滤波电路布置，市电从插座输入后可直接进入后端的防护与整流回路，最大限度缩短交流高压侧的走线长度，既可以减少高压走线在板卡上的占板面积，也能降低交流回路对板上低压弱电信号的电磁干扰。部分对绝缘防护要求更高的应用场景中，还可在插座焊针区域额外加装绝缘隔离护套，避免板上其他金属部件意外触碰带电焊针引发短路风险。
