铝轻钢加工三轴数控铣床结构

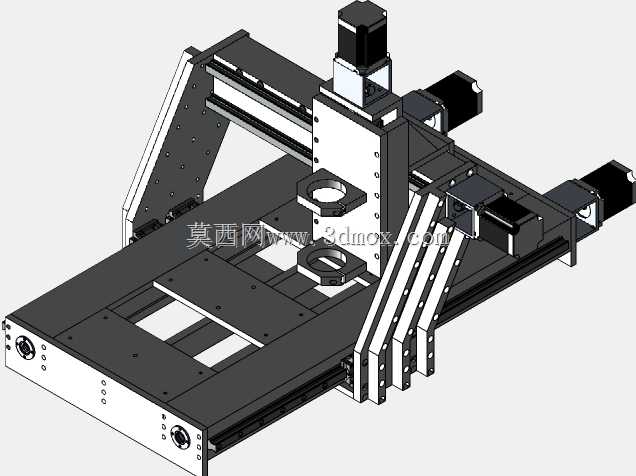

　　该三轴铣床结构主要面向铝型材、轻钢类薄壁零件的平面铣削、开槽、钻孔及轻量轮廓加工场景，常见于小型机加工坊、非标自动化零件配套、广告标识加工、教学实训及设备改造项目。相比重型钢件切削设备，这类结构更强调进给平顺性、安装空间利用率与低负载下的重复定位表现，整体框架采用钢板拼焊与型材结合的思路，底座承担全部静动态载荷，两侧立墙形成龙门支撑边界，横梁沿纵向布置，滑枕在横梁上完成横向移动，主轴单元沿垂向完成进给，三个直线轴均采用伺服电机配合丝杠或同步带的传动方案，端部预留电机安装位与联轴器空间，便于根据切削负载调整传动规格。从实际用途看，该结构并不追求大切深、重切削能力，而是适配铝合金、轻钢、工程塑料等易加工材料的中小批量工序。

　　加工时工件固定在工作台T型槽平台上，夹具可通过槽内螺栓灵活调整位置；主轴端可装夹立铣刀、钻头、倒角刀等工具，完成平面开粗、型腔修形、孔位加工与边缘修整。对于铝件加工，需要重点控制进给速度与主轴转速匹配，避免粘刀；对于轻钢薄壁件，则要通过夹具压紧点与支撑筋布置减少振动，该模型在工作台下方预留了多条加强筋，正是为了提升薄板装夹时的刚性，降低切削颤振对表面质量的影响。功能特性上，三轴运动相互正交，X轴承担工作台或横梁方向的长行程移动，Y轴负责横向跨距进给，Z轴控制主轴上下切削深度。导轨采用线性导向结构，滑块与安装面之间通过螺钉锁紧，侧面设置顶丝或定位边以保证装配直线度。丝杠两端采用支撑座固定，预紧结构可在装配阶段消除反向间隙；

　　靠近电机一侧设置轴承座以承受轴向力，另一端则允许少量热伸长，降低长时间运行后的热变形影响。主轴安装板上预留了主轴夹座与冷却、除尘管路接口，可根据加工材料选择风冷主轴或水冷主轴，也可扩展吸尘罩以收集铝屑、轻钢粉尘。设计思路围绕刚性、装配工艺与维护便利性展开。底座并非简单平板，而是通过纵横筋板形成箱形结构，在控制重量的同时提高抗弯抗扭能力；两侧立墙与底座之间采用大面积贴合面，螺钉孔位避开应力集中区域，装配时可通过定位销保证重复安装精度。横梁截面采用近似封闭的筋格形式，滑枕移动过程中尽量让载荷作用线靠近导轨支撑面，减少悬臂带来的倾覆力矩。Z轴滑台在垂向布置了足够长度的导向跨距，使主轴切削力能够更均匀地传递到导轨副，避免单点受力过大。

　　电气走线则通过拖链与支架约束，三轴运动时线缆随动弯曲，既防止与运动部件干涉，也便于后期维护时排查线路。从外形尺寸与安装边界判断，该设备属于中小型台式或落地式铣床，占地面积需在底座长宽之外预留操作、上下料与电控柜空间。安装时首先要确认底座调平，水平误差会直接影响三轴垂直度与加工面平面度；地基或机架应能承受整机重量与切削动载，避免长期运行后出现不均匀沉降。后侧与侧面需留出电机、拖链及防护罩的运动包络，不能紧贴墙面；Z轴向上运动到极限位置时，主轴顶端与横梁上方的电机、压线结构之间要保留安全间隙，防止超程碰撞。工作台T型槽的间距决定了夹具适配范围，设计工装时应结合槽宽与槽距选择压板、螺母或专用夹具，工件悬伸不宜过大，必要时在底部增加辅助支撑。在结构选型与建模评审阶段，需要重点检查导轨安装面的平面度、丝杠与导轨的平行度、三轴之间的垂直度以及主轴端面与工作台面的平行关系。模型中各板件的螺钉孔、销孔与避让槽均体现了实际装配逻辑，工程人员可在此基础上补充防护罩、冷却系统、润滑管路与电控安装板。对于铝、轻钢加工而言，排屑与防尘同样不可忽视，底座周围可增设接屑盘或导流斜面，导轨面可增加刮屑板，防止切屑进入滑块与丝杠。整体来看，该结构完整呈现了小型三轴数控铣床的核心机械组成，既可作为轻量化切削设备的本体方案，也可用于教学演示、机构运动分析与同类机床改型设计参考。
