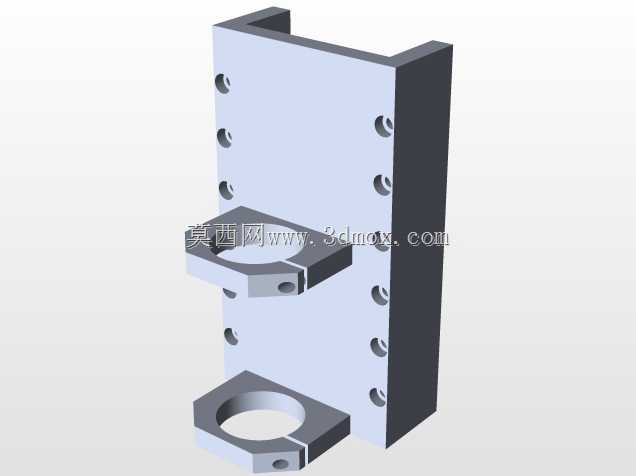

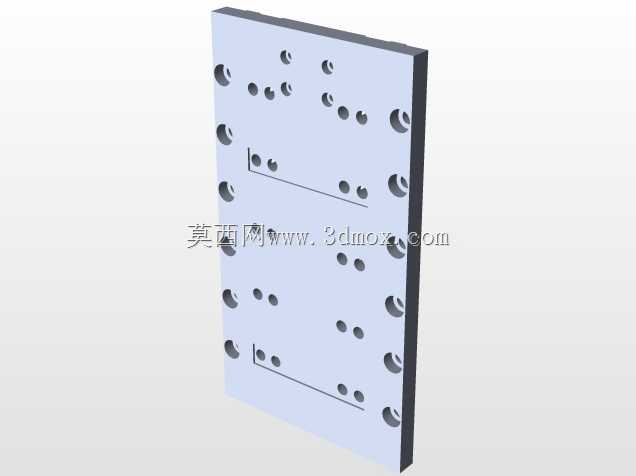

多孔位立式机床安装定位立板

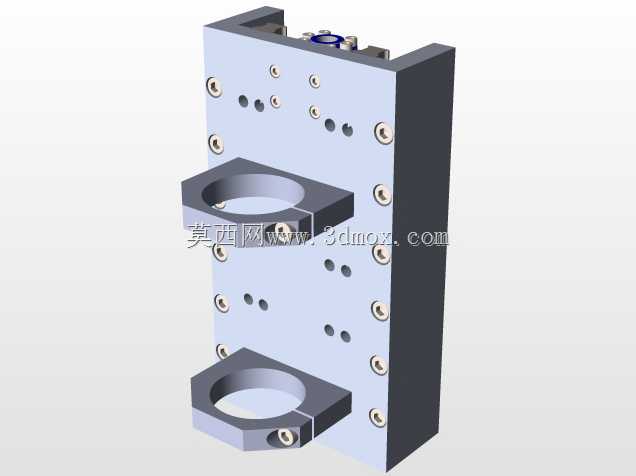

　　这块立式安装立板的结构设计，完全围绕中小型三轴加工设备的立柱侧装、工装挂载需求展开，日常在桌面级CNC、小型精雕机的进给轴模组装配场景里使用频率很高。板体采用长方体立式布局，厚度方向预留了充足的刚性余量，即便单侧挂载滑台、导轨或者小型动力头，也不会因为长期受载出现明显的形变翘曲。

　　从板面的孔位排布能看出设计时的装配考量：上下两端的大直径沉孔用于穿入锁紧螺栓，将立板整体固定在设备基座或者床身的对接面上，大孔周边的小孔用于安装定位销，完成装配时的位置校准，避免立板受侧向载荷后出现位置偏移。板身中间区域沿长度方向等距排布的多组小孔，分为两列错位布置，既可以用来固定直线导轨的安装基准面，也能适配不同长度行程的滑台模组挂载，不用额外在板面上二次钻孔，就能兼容多款同规格不同行程的进给组件。

　　设计阶段优先保证了安装基准面的平面度要求，整个板体的两个大面都作为装配基准使用，背面与床身贴合，正面挂载功能组件，两个面的平行度公差控制在常规机床构件的合理区间内，避免因为基准面偏差导致挂载的导轨出现直线度超差，最终影响加工件的形位精度。板体边缘没有做多余的倒角或者异形裁切，规整的长方体结构一方面方便下料加工，另一方面也能在安装时快速对齐基座的边缘基准，减少装配找正的耗时。

　　实际选型使用时，要先确认板体的总长度、宽度与厚度尺寸，匹配安装位置的边界空间：长度方向要覆盖挂载导轨的总行程，上下两端的固定孔要完全落在床身的支撑区域内，不能出现固定点悬空的情况；宽度方向要适配导轨的底面宽度，保证导轨锁紧时所有安装孔都能完全落在板体的实体区域内；厚度方向则要根据挂载组件的总重量核算，避免板厚不足导致刚性不足，进给过程中出现震颤。

　　这类立板除了用于机床本体的立柱搭建，也常作为自动化设备的立式安装基座使用，用来固定气动滑台、检测探头或者小型工装夹具。孔位的标准化设计让它的适配性很强，不需要二次加工就能完成多数常规组件的装配，板体的材质一般选用普通结构钢或者铝合金，根据设备的负载需求选择即可：钢质立板刚性更强，适合重载切削类设备使用；铝合金立板重量更轻，适合桌面级小型设备或者需要频繁调整位置的工装场景。

　　建模过程中所有孔位的位置度都按照实际装配公差设定，沉孔深度、通孔直径都符合对应螺栓的安装规范，不存在干涉问题。板体的棱角处都做了微小的工艺倒角，既可以去除加工产生的毛刺，也能避免装配时划伤操作人员。整个构件没有复杂的异形曲面，加工工艺性很好，常规的铣削、钻孔工序就能完成全部加工，不需要特殊的工装或者五轴加工设备，制造成本可控，也方便后期维护时更换备件。
