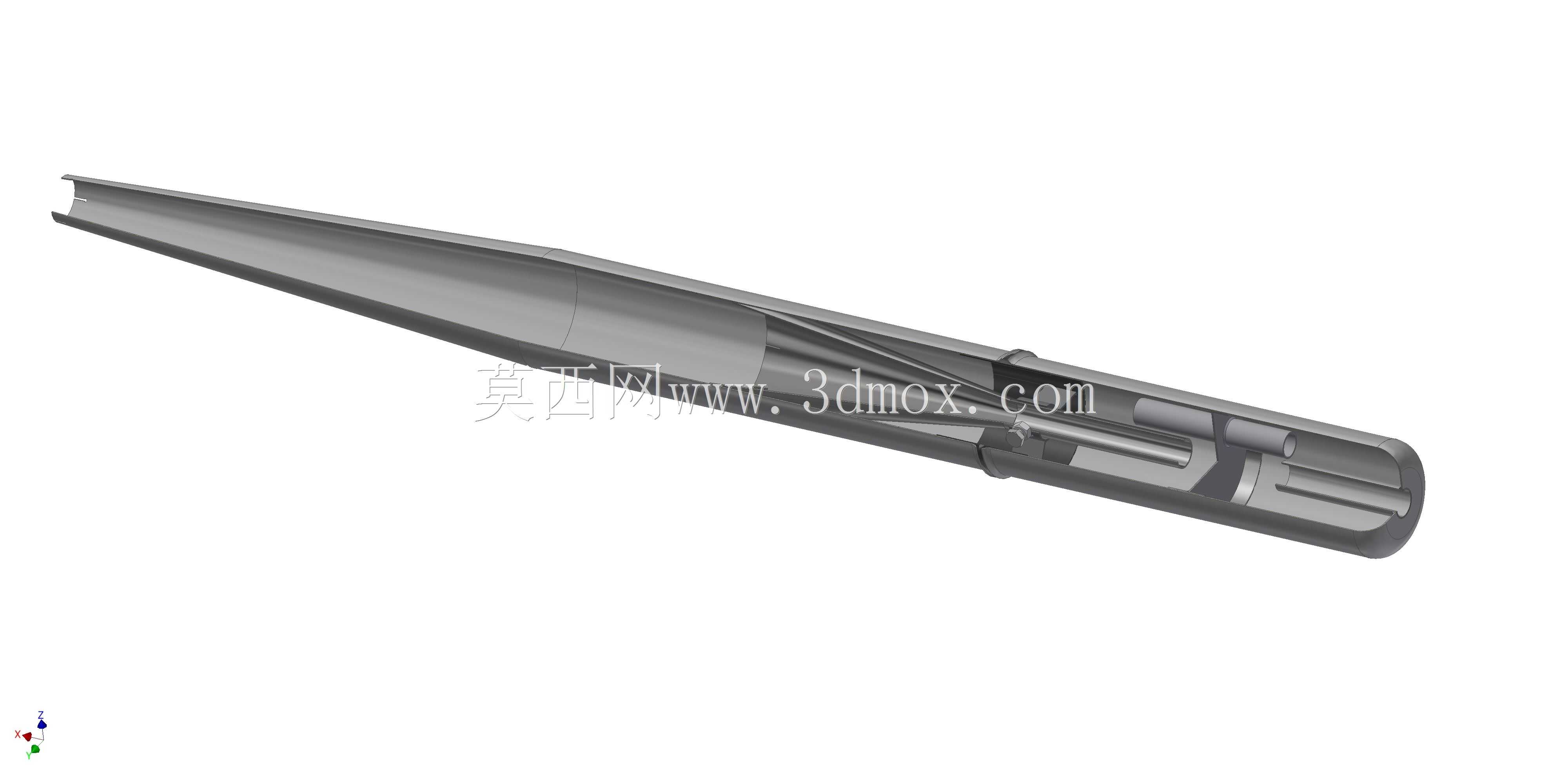

带可调反射器的优化型西蒙排气管

　　该模型呈现的是一种用于二冲程动力装置的优化型排气管，内部集成可调反射器，主要服务于小型内燃机排气系统的结构验证、性能匹配与安装校核。这类构件常见于摩托车、轻便机动车、小型通用动力设备以及试验台架中，其作用并不只是简单导出废气，而是通过管内压力波的反射与叠加，改善气缸扫气效果，减少新鲜混合气逃逸，从而影响扭矩输出、响应速度和工作稳定性。

　　从结构上看，模型采用细长渐扩的锥形主体，前端为较窄的进气连接段，向后逐步扩张，再过渡到容纳反射组件的中后段。这种轮廓与普通等径管不同，它需要兼顾膨胀腔容积、锥角变化、尾部收缩比例以及反射器位置。反射器并非固定死结构，而是保留可调设计思路，意味着在实际开发中可以通过改变其轴向位置、遮挡面积或导流角度，对特定转速区间内的压力波相位进行微调。对于二冲程机型而言，这种调整直接关系到气缸内残余废气的排出效率和新鲜充量的留存比例，因此在样机匹配阶段具有较高实用价值。

　　建模时重点还原了管壁、内部支撑、反射件以及端部接口之间的装配关系。管壁按薄板成形思路处理，厚度取0.8毫米，相较原始1.0毫米方案更薄，能够在保证基本刚度的前提下降低零件重量。工程上需要注意，减薄后不能只关注质量变化，还要评估焊接热变形、安装夹持后的局部凹陷以及高速脉动气流下的振动疲劳。模型中可见内部肋条或支撑结构，它们用于限制反射器位置并维持气流通道形态，避免薄壁件在长期热循环和压力波动下产生异响或失稳。

　　外形尺寸与安装边界方面，该排气管整体呈长条状，沿轴向占据较大空间，布置时应优先确认发动机排气口高度、车架或机体附近的避让距离，以及尾部朝向。锥形段直径持续变化，不能按普通圆管的包络范围粗略估算，尤其在靠近车架纵梁、覆盖件、油箱或散热区域时，需要预留热膨胀和振动位移间隙。前端接口需与排气法兰或缸体出口对中，连接面应考虑密封垫、抱箍或焊接转接段的厚度；后端则要保证废气排出方向不会直接冲击线束、橡胶件或操作人员易接触部位。

　　设计思路上，该件把气动性能、钣金工艺和装配维护放在同一框架内权衡。锥管段适合采用卷制、冲压或焊接成形，内部反射器则需要可靠定位，既要满足调节需求，又不能在振动环境中自行松脱。若用于量产，还需进一步校核焊缝布置、模具成形难度、表面防腐处理以及拆装工具的可达性。若用于改装或试验，可调反射器能够为不同排量、不同压缩比和不同排气正时的机型提供更灵活的匹配窗口。

　　在三维建模与选型工作中，这类模型可用于检查管路走向、干涉关系、支架焊点位置和热防护范围，也可作为后续CFD分析、声学评估或有限元疲劳计算的几何基础。对结构工程师而言，真正有价值的不是外观曲线本身，而是曲线背后所对应的膨胀比、反射距离、壁厚选择和安装约束；只有把这些因素统一起来，排气管才能从单纯的导流构件转化为能够参与动力性能匹配的功能部件。
