立体四子棋桌面益智对战棋盘结构

　　该结构件面向桌面休闲、亲子互动、办公休息区及益智教学场景，核心用途是承载双方轮流投放的圆形棋子，通过行列与斜向连通判定胜负，把传统平面棋类的落子逻辑转化为带定位孔的实体托盘结构。从实际使用看，棋盘不需要复杂运动机构，重点在于孔位排布、棋子导向、堆叠限位和取放便利性，因此建模时优先保证孔阵规整、边缘无干涉、底座与上盖贴合稳定，避免棋子投放后卡滞、偏斜或从侧边滑出。

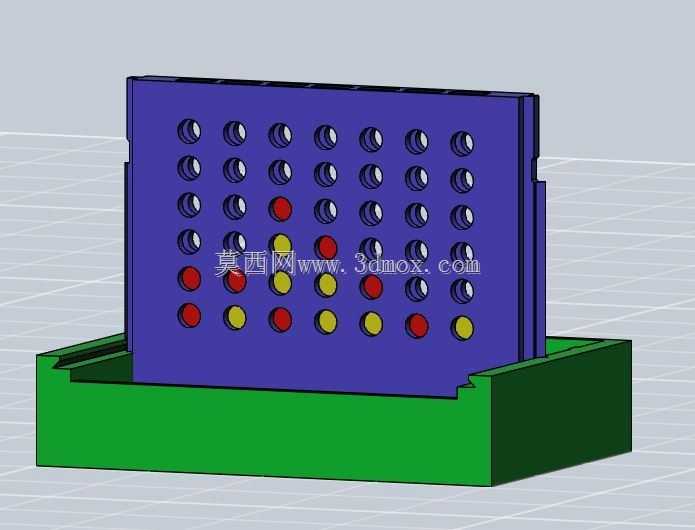

　　上层板采用矩形薄板形式，板面按规则阵列开设圆形通孔。孔位不是随意均布，而是围绕四子连珠的判定路径确定：横向、纵向以及两条主对角线方向都需要形成连续四孔的可能，同时保留足够多的分支路径，使对局不会因孔数过少而快速结束，也不会因孔数过多造成判断疲劳。孔直径按棋子外径留微小间隙，间隙过大会使棋子落位后晃动，影响视觉判断；间隙过小则在温湿度变化或加工公差累积时出现插取困难。孔口可做极短导入段，使棋子从上方放入时自动对中，不需要玩家反复校准位置。

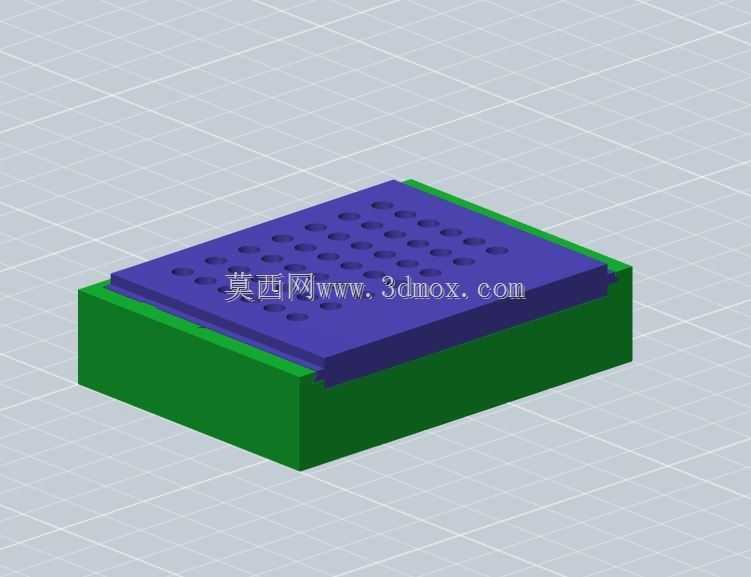

　　下层底座承担承托和围合作用。其外轮廓与上层板相匹配，侧壁高度决定棋盘整体握持感和棋子容纳深度。若棋子采用圆盘式薄片，底座不需要过深，只需保证上层板被稳定托起、棋子底部有平整支撑面即可；若棋子为立柱式或带定位柱结构，则需相应加深内腔，并在底部预留加强筋或支撑凸台，防止大面积薄板长期受压后下凹。底座与上层板之间可采用台阶面配合，上层板嵌入底座边缘形成限位，装配后外观齐平，搬运时不会发生横向错位。

　　外形尺寸方面，这类棋盘通常控制在桌面可单手扶稳、双手操作的范围内。长宽比例接近矩形但不必完全正方，孔阵区域应居中布置，四周保留实体边梁，边梁宽度兼顾结构强度和落子避让。厚度方向由上层板厚、底座侧壁高及底部壁厚共同决定：上层板过薄会在密集开孔后降低刚性，过厚则增加材料并使棋子埋入过深；底座底部保留均匀壁厚，可减少成型时缩痕，也能在桌面上平稳放置。安装边界主要体现为平面放置条件，底部不需要外接紧固件，若用于固定展示台，可在底座四角预留沉孔或磁吸位，日常使用则以平整桌面为支撑面。

　　设计思路上，模型把游戏规则直接转化为几何约束。孔阵中心距需大于棋子半径之和，避免相邻棋子边缘互相挤压；孔边到板边保留安全距离，防止开孔区域外侧形成薄弱断裂带。四个角部可做小圆角，既降低磕碰风险，也改善成型时的应力分布。底座侧壁与上层板的分模线尽量设在不可见或贴合面处，使外露面保持简洁。若后续需要扩展计分、收纳或编号功能，可在边梁外侧增加浅槽或标识区，但不应侵入孔阵判定区域。

　　从结构工程师视角看，该件的建模难点不在复杂曲面，而在规则阵列后的可制造性与使用体验统一。所有孔位应保持同一直径和同一法向，便于阵列特征快速修改；当需要调整棋盘难度时，只需改变行数、列数或孔间距，底座外轮廓随之联动。棋子通道要检查上下贯通关系，确保没有残留面片或错位实体；底座内腔需避免封闭体积造成模型异常，必要时保留开口或明确实体区域。整体装配完成后，还应模拟棋子从任意孔位放入、叠放和取出的过程，确认相邻孔、侧壁、圆角及台阶面均不发生干涉。

　　该结构也适合作为益智教具的机械基础案例：它用最基础的板、座、孔、阵列和配合关系，实现了明确的人机交互功能。在教学或展示中，可以通过修改孔距、板厚、底座高度来讨论公差、刚性、导向和成型工艺；在休闲场景中，规整的孔阵和分层结构又能提供清晰的视觉反馈，帮助玩家快速判断连线。整体设计不追求多余装饰，而是把稳定性、对中性、可加工性和规则表达放在首位。
