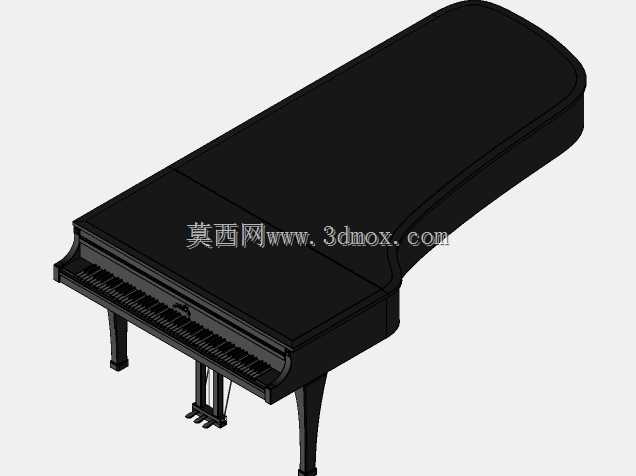

三角钢琴外观结构三维数模

　　三角钢琴的三维结构设计需要同时处理声学腔体、演奏机构、外观曲面和支撑稳定性之间的关系。模型以卧式共鸣箱体为主体，琴盖沿尾部弧线方向展开，闭合状态下覆盖弦列区域，开启后可通过撑杆形成不同仰角，用于改变声音反射方向。顶盖边缘采用连续圆角过渡，既避免尖角磕碰，也使木质外壳在包覆薄皮或喷涂后具有更均匀的曲率连续性。琴身侧面从键盘端向尾部逐渐放宽，形成典型的翼状轮廓，这种外形并非单纯装饰，而是为内部弦列的长度分级、铁板布置和音板振动区域留出空间。键盘区域位于较短一侧，白键与黑键按标准排列形成阶梯状断面，键面长度、黑键抬高位置和前后空隙都直接影响演奏触键范围。模型中琴键保持统一深度和间距，便于后续在工程图中检查相邻键之间的干涉边界，也可为键框、

　　中盘和锁门档的配合提供定位参考。键盘下方设置三条支撑腿，前腿靠近演奏者两侧，后腿位于琴身尾部较宽位置，腿柱采用上粗下细的渐变截面，底部与地面接触面积收窄，既保留古典钢琴的视觉比例，也使支撑点避开踏板连杆和演奏者脚部活动区。三个支腿的安装面需要与底板预埋结构对应，若用于实际产品开发，还应在腿柱上端增加定位止口和紧固件孔位，以控制装配后琴体水平度。踏板机构位于键盘下方中央，模型表现为连杆从底板向下延伸并连接踏板横梁。弱音踏板、持音踏板和延音踏板在实际结构中分别通过不同杠杆路径作用于击弦机或制音系统，因此在外观建模阶段虽然不必完整还原每一级传动，但需要保留踏板前后位置、高度差和脚感行程空间，避免外壳底板与人体脚部发生冲突。琴身底部的横梁、

　　弯壳和内框共同构成承载体系，弦列张紧后会对铁板和音板产生巨大载荷，这些载荷最终通过背部框架、中盘和支腿传递到地面。从三维设计角度看，外壳曲面不能只追求流线造型，还要考虑内部铁板安装孔、弦轴板区域、肋木排布和音板边界的可制造性。弯壳通常由多层薄板压合而成，曲率过急会导致成型困难或内应力集中，因此尾部大圆弧需要保持平滑过渡，并在转折处预留足够壁厚。顶盖与琴身的连接铰链位于后侧长边上，开启旋转时应检查盖体前缘是否与谱架、弦列罩或内部撑杆座发生干涉。谱架通常布置在键盘上方靠前位置，用于承托乐谱，其倾角和高度会影响演奏者视线；若模型进一步细化，可在谱架底部增加限位结构，使其在不同角度下保持稳定。键盘两侧的臂板、键边木和锁门档形成完整的前端框，

　　这些零件虽然外观纤细，但需要长期承受按键冲击和手臂压力，因此在结构上应与中盘牢固连接。三角钢琴常用于音乐厅、剧场、录音棚、音乐教室和高端展示空间，不同场景对设备尺寸和声学反射的要求并不相同。音乐厅使用的大尺寸琴身可容纳更长的低音弦，声音层次更丰富；教学或小型空间使用的琴体则需要压缩尾部宽度和整体长度，以降低布置难度。该三维模型可用于外观方案评审、展厅布局校核、舞台通道通过性检查，也可作为后续细化击弦机、铁板、音板和踏板传动的基础骨架。在安装边界方面，需要重点关注琴体尾部回转空间、琴凳前后调节距离、顶盖开启后的上方净空以及支腿接地压力分布。若将模型放入建筑或舞台场景中，还应结合地面平整度、搬运通道宽度和门体转角进行校核，避免外形尺寸满足静态摆放却无法通过运输路径。整体来看，该数模以实体方式清晰呈现了三角钢琴的外部比例、键盘布局、支腿位置、踏板区域和顶盖形态，曲面连续关系明确，结构分区合理，能够为乐器产品设计、空间布置展示和机械结构深化提供可靠的三维参照。
