自制管风琴结构三维造型设计

　　这套装模型还原的是一台自制管风琴的主体发声结构，建模重点集中在音管排布、支撑框架、联动杆件与装饰性曲面构件上，适合用于乐器结构原理展示、文创装置方案推演、手工机械作品参考以及科普场景中的实体演示。从实际使用角度看，这类装置并不追求工业化量产乐器的极致声学一致性，而更强调结构可实现性、视觉层次感和机械联动的直观性，因此在建模过程中需要同时兼顾发声单元的排列逻辑、支撑件的受力路径以及操作端到音管启闭端的动作传递关系。

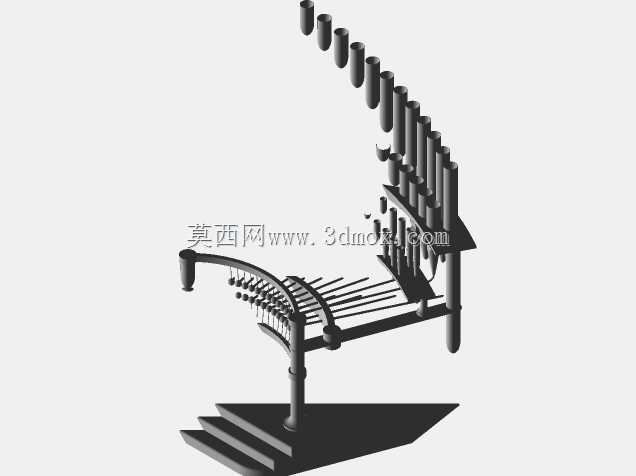

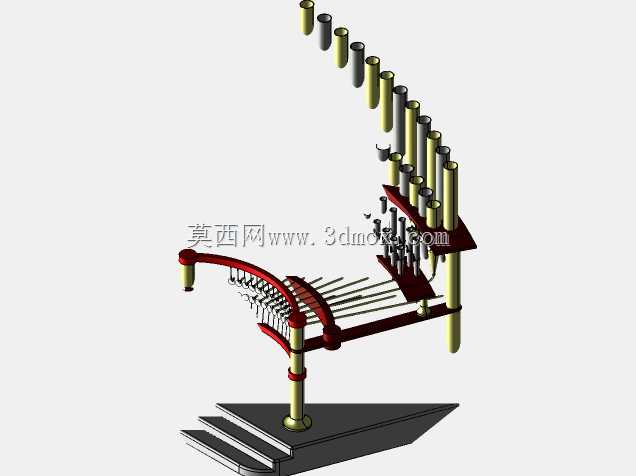

　　音管部分采用分层阵列方式布置，上层为较长的金色金属管，中层为长度递减的绿色管组，下层通过弧形支架承托更短的细管与联动小球。不同长度的音管对应不同音高，管径、管长和进气口位置共同决定发声频率，模型中各管体保持平行直立姿态，底部统一接入气路区域，便于后续在实物制作时布置风箱、气室和控制阀片。阵列排布并非简单等距复制，而是随弧形框架的走向逐步调整横向间距，使整体轮廓呈现中间高、两侧低的阶梯形态，既符合管风琴常见的视觉对称关系，也能在有限安装宽度内容纳更多音阶。

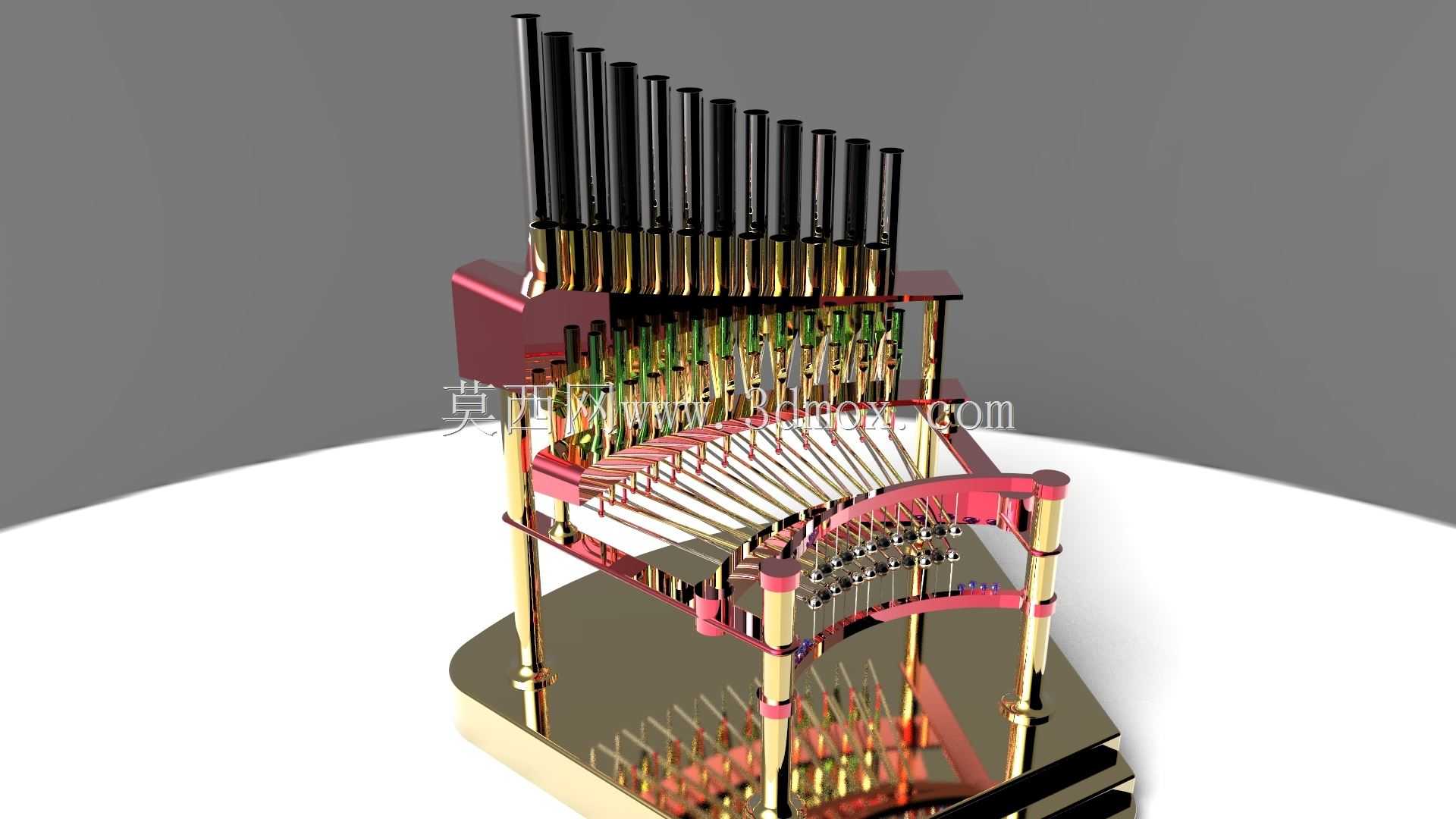

　　支撑框架由红色金属质感构件组成，包含多层水平横梁、竖向立柱和两侧弧形围板。上层横梁主要约束长音管的上部位置，防止气流通过时产生晃动；中层横梁承担绿色管组的定位与固定；下层弧形架则用于安装联动轴、拨杆和复位件。框架在设计上采用板件与柱件结合的方式，板件负责形成连续的安装基准面，立柱负责传递竖向载荷，弧形构件除了增强外观辨识度，也为下层密集联动机构提供避让空间。实物制作时，这些框架件可采用铝板折弯、激光切割后拼接，或通过3D打印完成复杂曲面，再与金属音管装配。

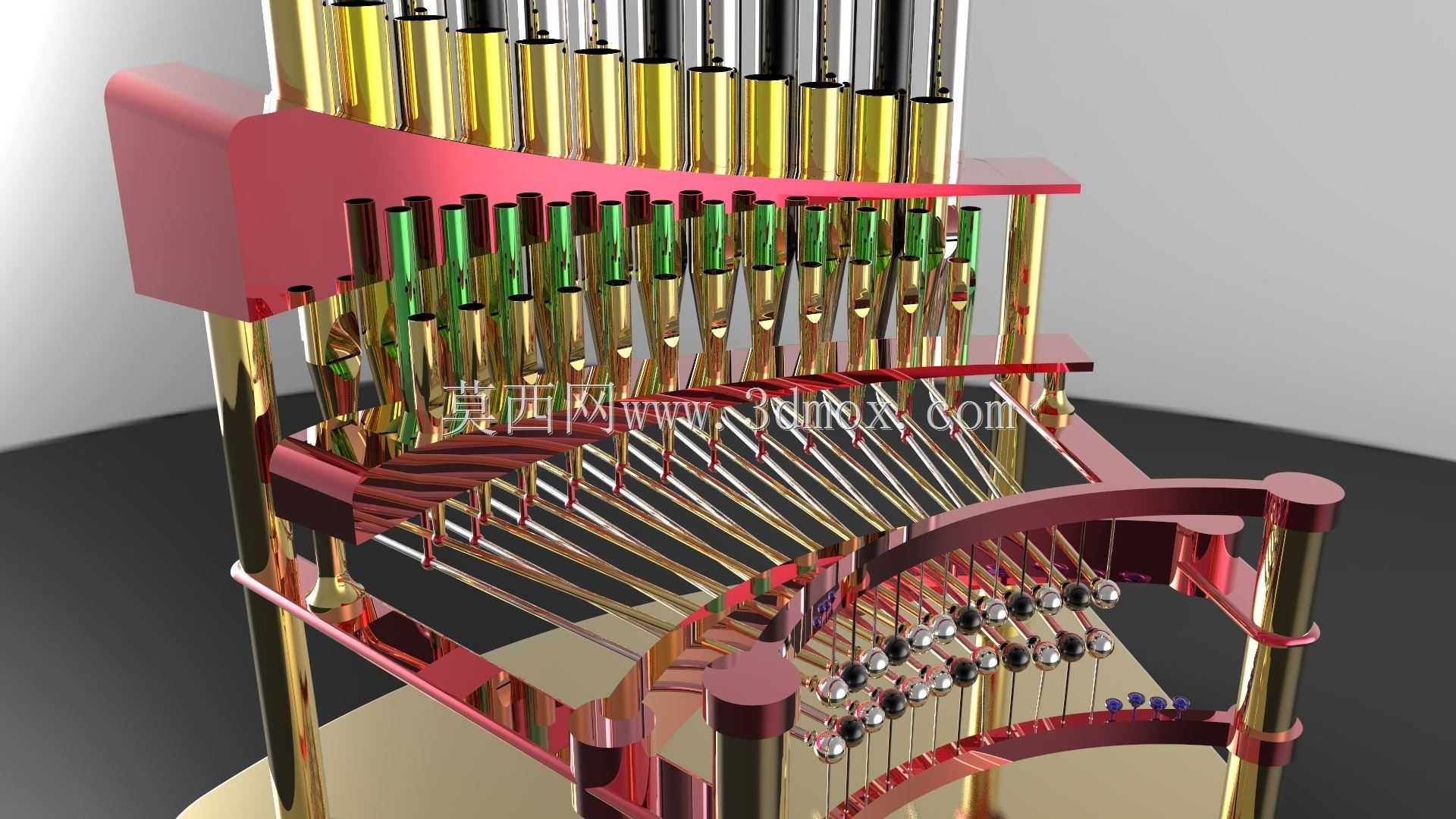

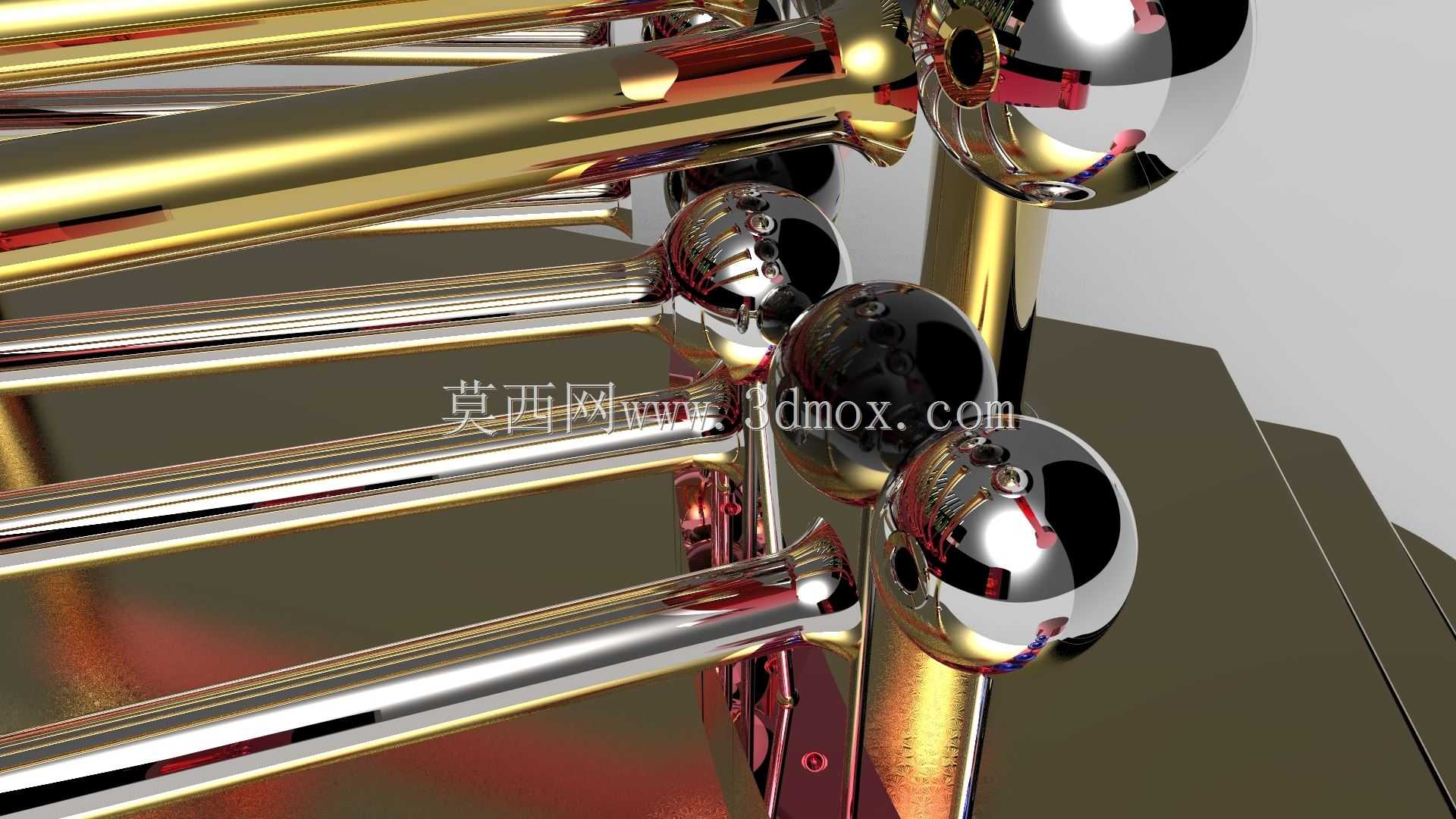

　　联动机构位于音管下方，是该装置区别于静态摆件的关键部分。模型中可见多根斜向金属杆、横向转轴以及端部小球，它们对应按键或踏板到气阀的传动链路。按下操作端时，连杆带动转轴转动，转轴上的拨杆开启对应音管下方的阀片，气流进入管体发声；松开后，依靠重力或弹性件使阀片关闭。由于音管数量较多，连杆之间必须保持合理间隙，避免相邻音阶动作时发生干涉。建模时需要重点检查各杆件在全行程中的位置变化，尤其是弧形区域内杆件角度变化较大，转轴中心高度、拨杆长度和连杆端点的相对位置都会影响按键手感与阀片开启量。

　　从安装边界看，该结构整体呈立式布置，占地面积较小但高度方向尺寸突出。长音管位于后部和中部，短音管向前逐层降低，形成稳定的金字塔式外轮廓，这种布局有利于降低整机重心。底部需要预留风箱或鼓风机接口、按键传动区以及维修空间，背部则应留出音管固定和气道连接的操作余量。若用于桌面展示，可缩短低音管长度或采用封闭式底座；若用于实际演奏，则需要保证底座具有足够刚度，避免气流脉冲导致框架共振。

　　设计思路上，该作品把声学功能、机械传动和装饰造型结合在一起：外露的音管形成强烈的节奏秩序，红色框架强化轮廓，弧形层板打破纯直线排列的呆板感，金色与绿色管组则通过色彩区分不同音区。对于三维建模从业者而言，这类模型的难点不在于单一零件的复杂度，而在于多管阵列、曲面支撑和密集连杆之间的协调：既要让每根音管在视觉上对齐到统一基准，又要让传动杆件在运动中不与支架、管体碰撞；既要保留手工自制装置的机械美感，又要保证结构拆解后能够被加工和装配。

　　在行业应用层面，该结构可服务于乐器教学、主题展陈、互动艺术装置和手工机械创作。教学场景中，分层剖开的模型能够直观展示气鸣乐器的发声路径；展陈场景中，金属材质与弧形框架具备较强的视觉吸引力；互动装置中，则可进一步将按键、风箱和音管组合为可演奏实体。建模时保留的安装孔位、杆件连接端和框架分层关系，能够直接为后续工程出图、实物打样和机构调试提供参考。
