五缸径向动力输出装置结构设计

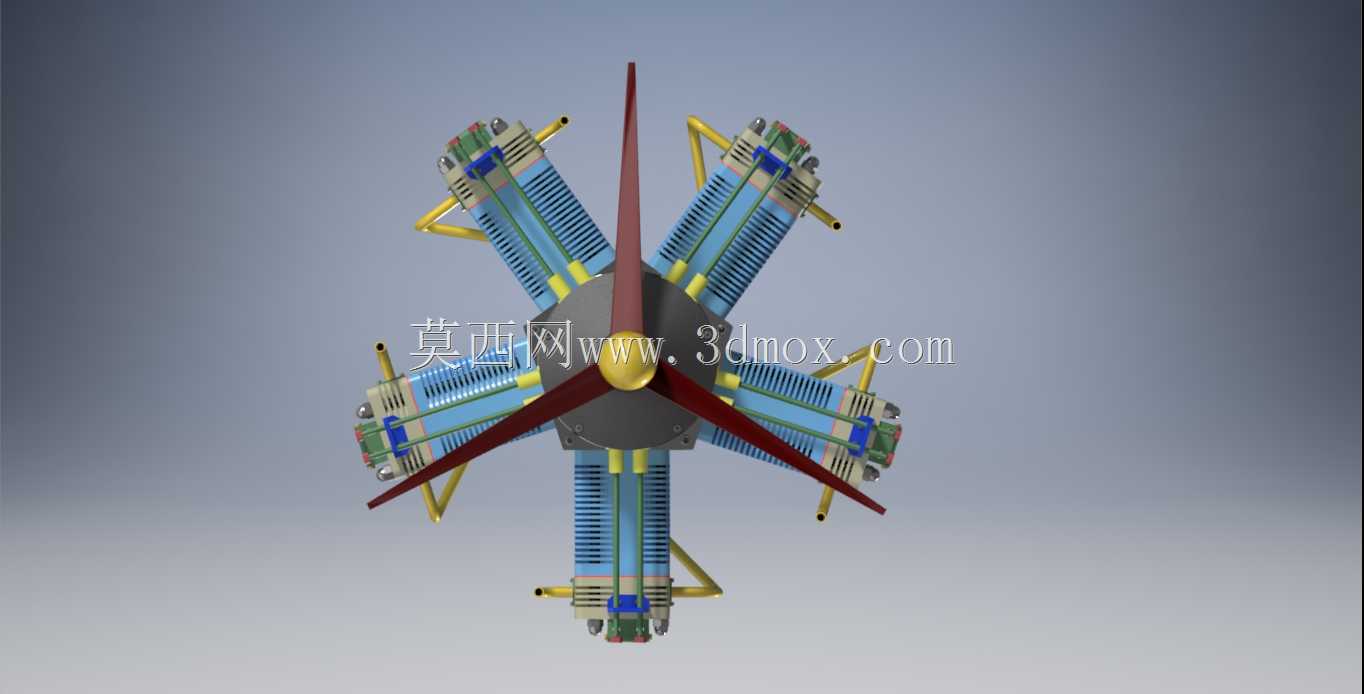

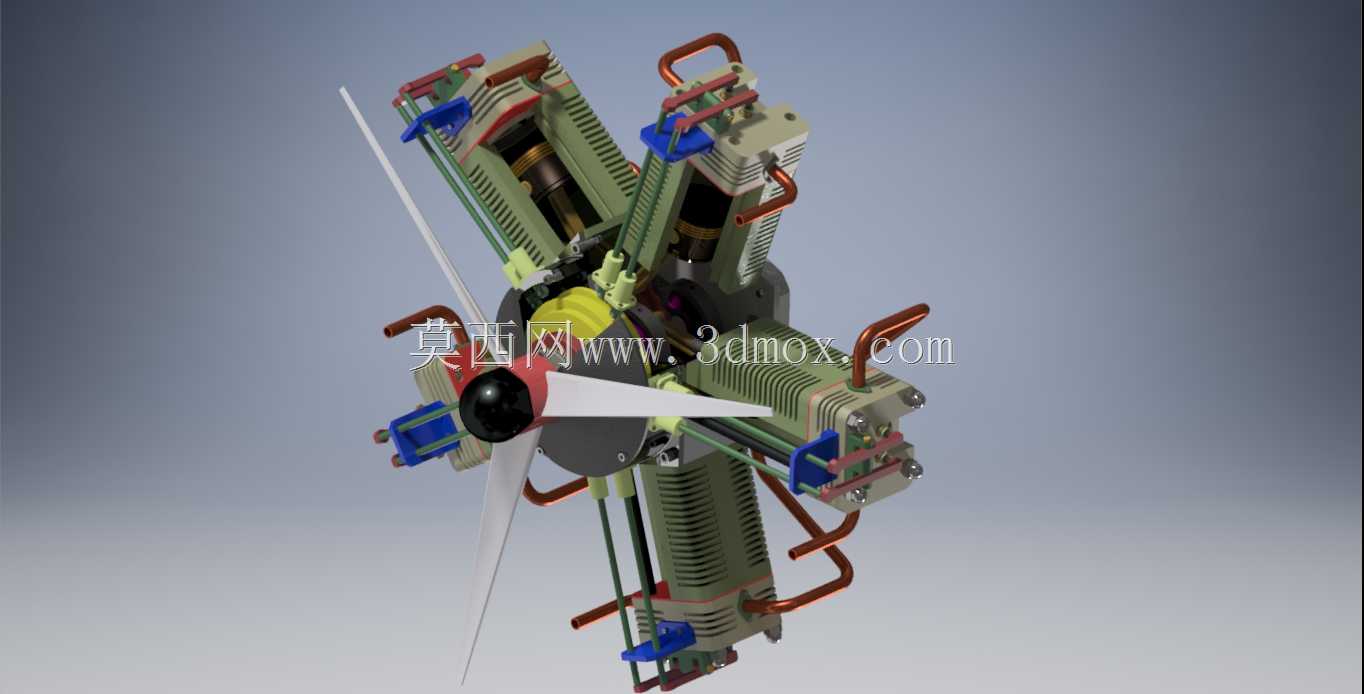

　　这套径向排布的五缸动力结构，常见于小型航空模型、紧凑型便携动力单元以及教学演示台架，核心优势是轴向尺寸远小于同排量直列机型，曲轴输出端的转动惯量分布更均匀，多缸交替做功时的扭矩波动更小。从实际装配边界来看，缸体沿径向环绕中心曲轴布置，整机外轮廓近似方正块状，侧面预留的散热鳍片直接与缸体铸为一体，不需要额外加装散热壳体就能满足小功率工况的热交换需求，安装时仅需固定底部四个支脚，轴向不需要预留连杆往复运动的长距离避让空间，对安装舱室的长度要求极低。

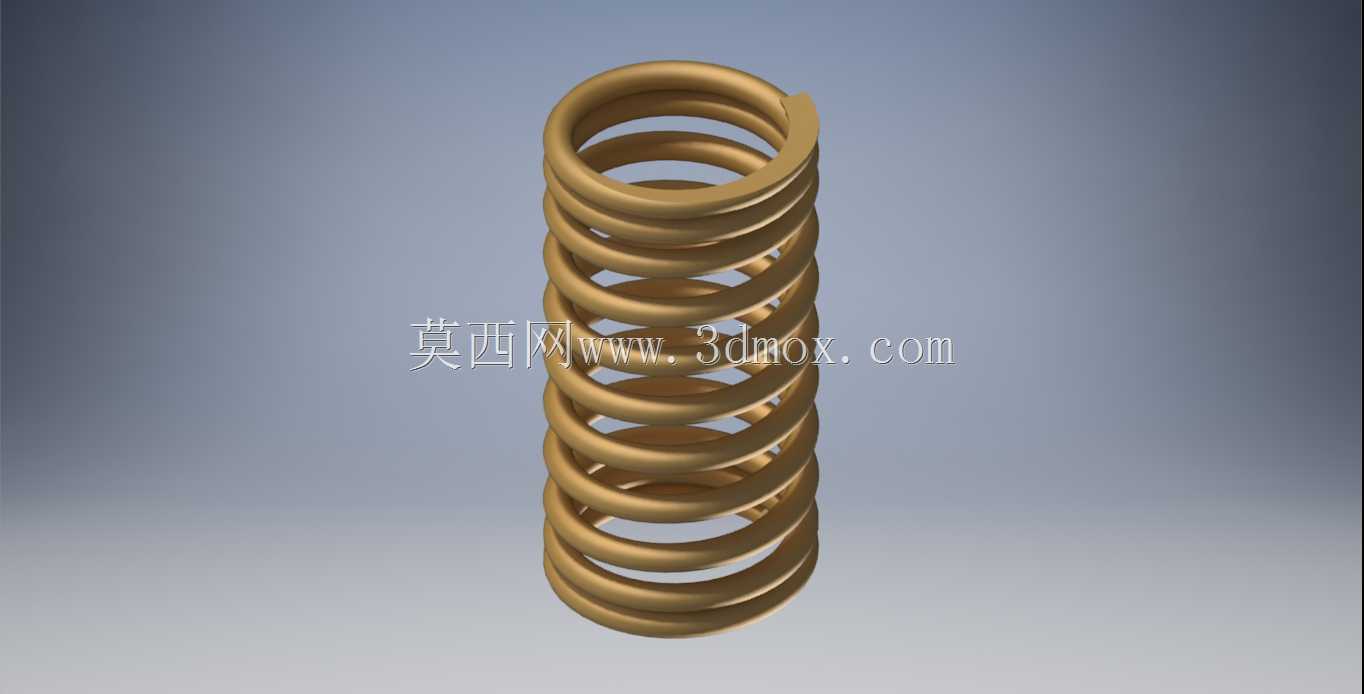

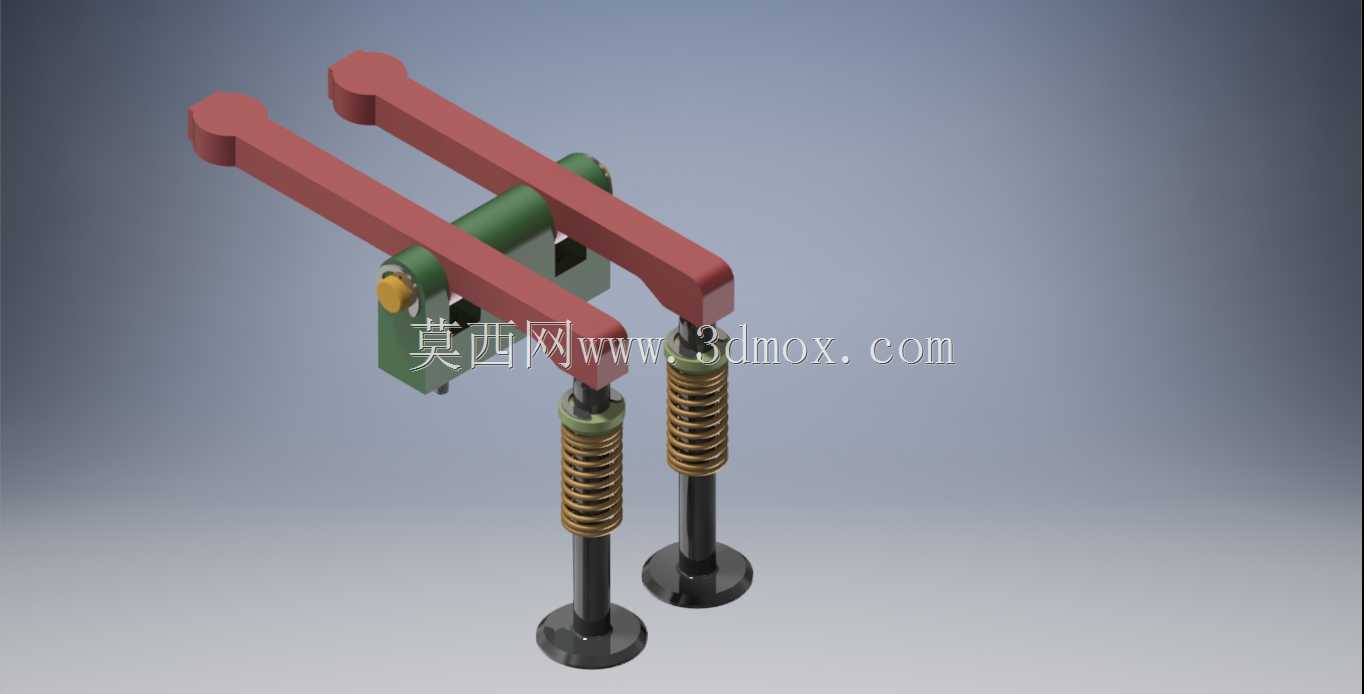

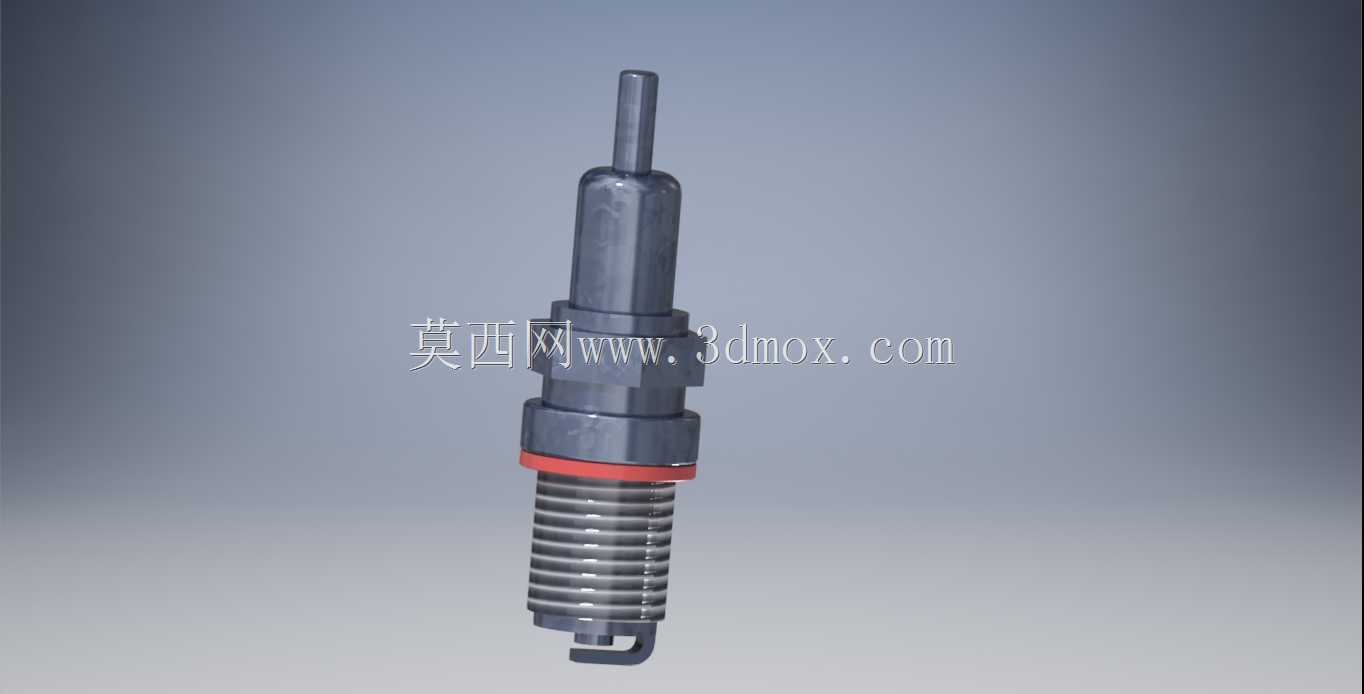

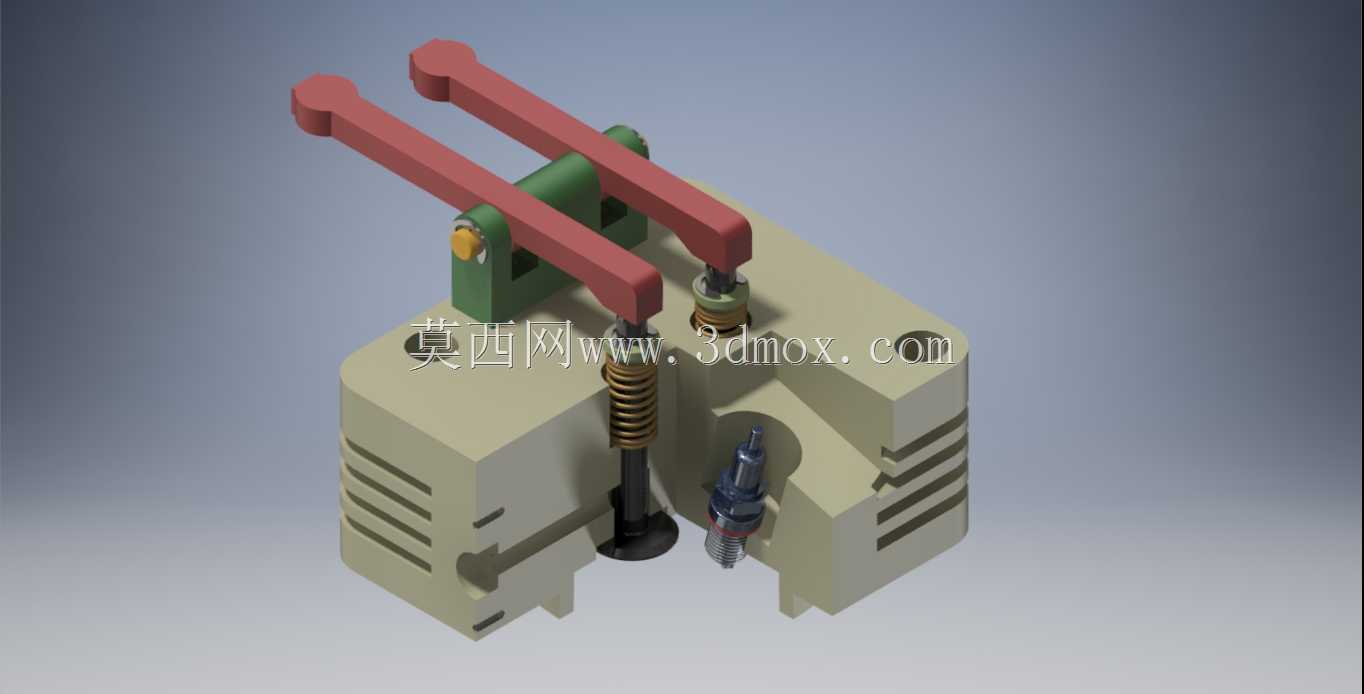

　　气门驱动组件采用顶置推杆搭配螺旋复位弹簧的结构，两根外露的摇臂支座直接锁附在缸体顶部加工面上，支座定位孔与缸体油道对位，装配时不需要额外调整垫片厚度就能保证摇臂行程余量。弹簧选型时预留了15%的压缩余量，高转速工况下不会出现气门颤振，弹簧下端的气门导管与缸体采用过盈压装配合，磨损后可单独压出更换，不需要整体报废缸体。侧部安装的火花塞位采用标准锥面密封，不需要额外加装铜垫片，拆装维护时直接拧入即可达到密封要求。

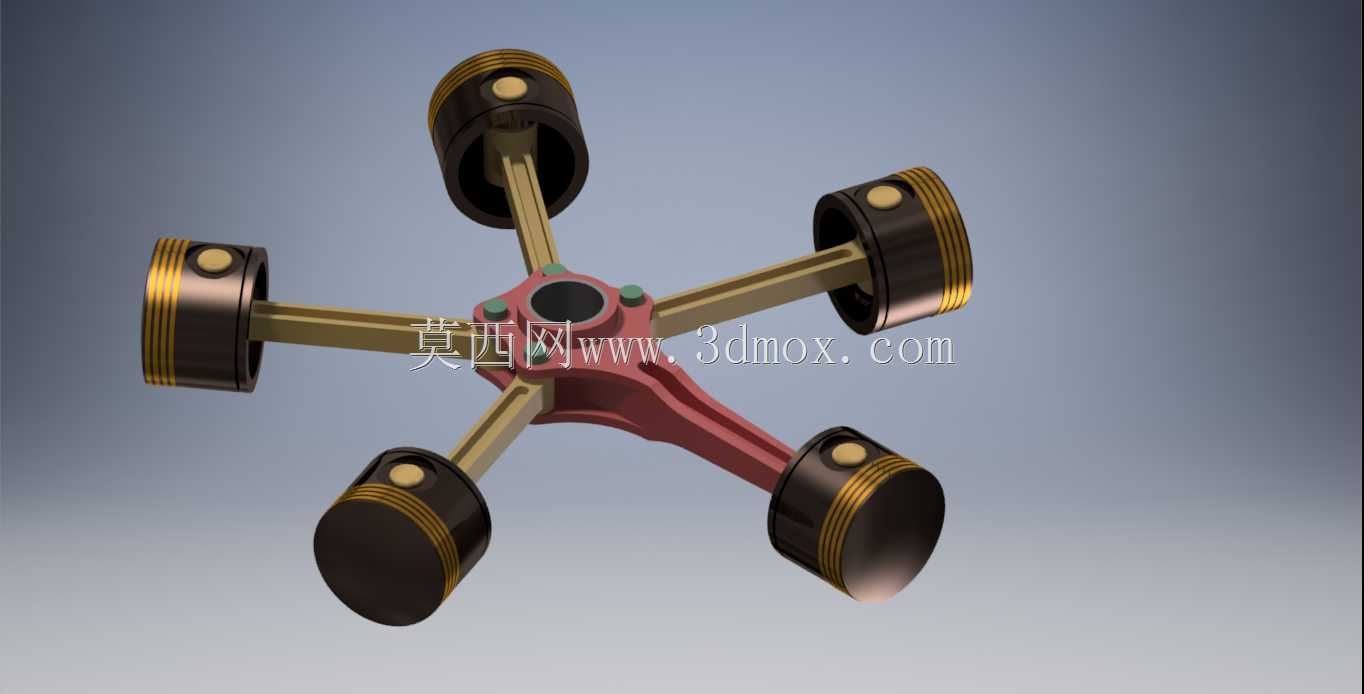

　　设计阶段最先确定的是曲轴偏心距与连杆长度的比值，这个比值直接决定活塞侧向力大小和整机径向尺寸，最终选用的比值把活塞对缸壁的侧向力控制在合理区间，同时避免连杆摆角过大造成的卡滞风险。五个缸的做功间隔角均匀分布，每转一圈各缸依次完成一次做功循环，曲轴输出的扭矩曲线比单缸、双缸机型平缓很多，不需要搭配大尺寸飞轮就能稳定怠速。缸体内部的曲轴支承采用跨距对称布置，两支点分别位于径向缸组的两侧，曲轴受力后挠度变形极小，长期运行不会出现轴颈偏磨问题。

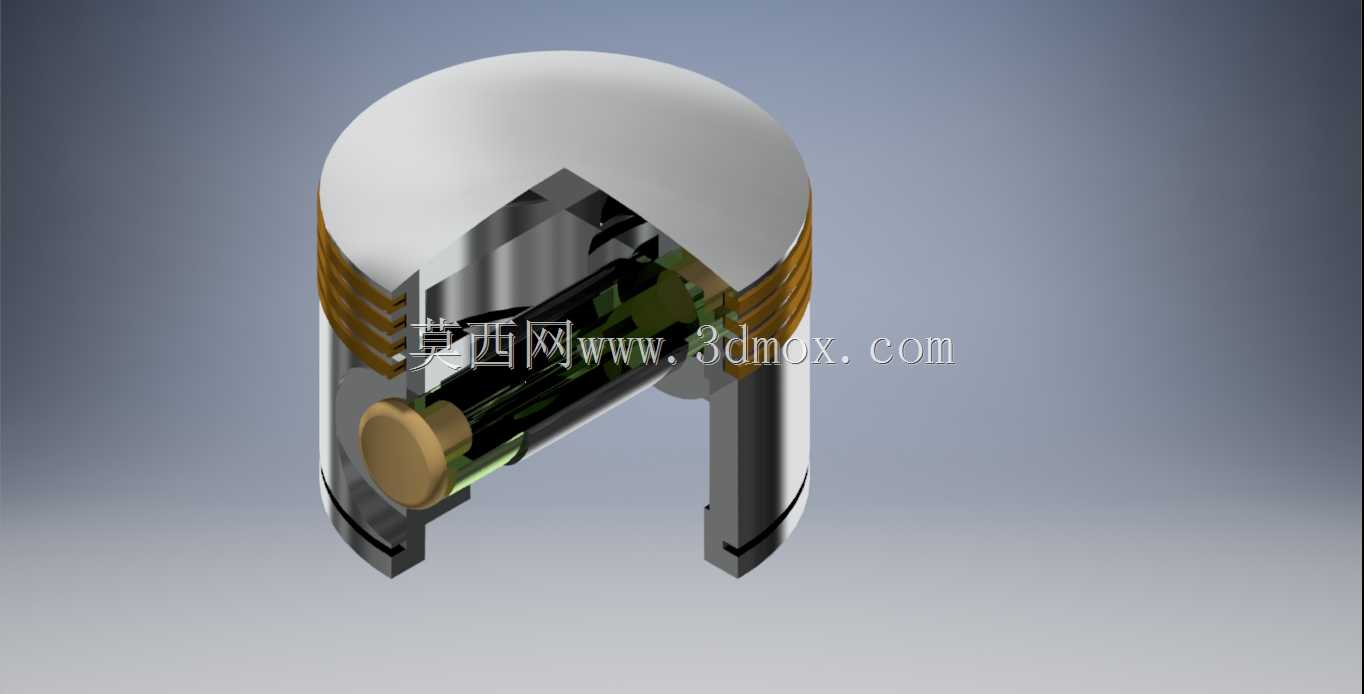

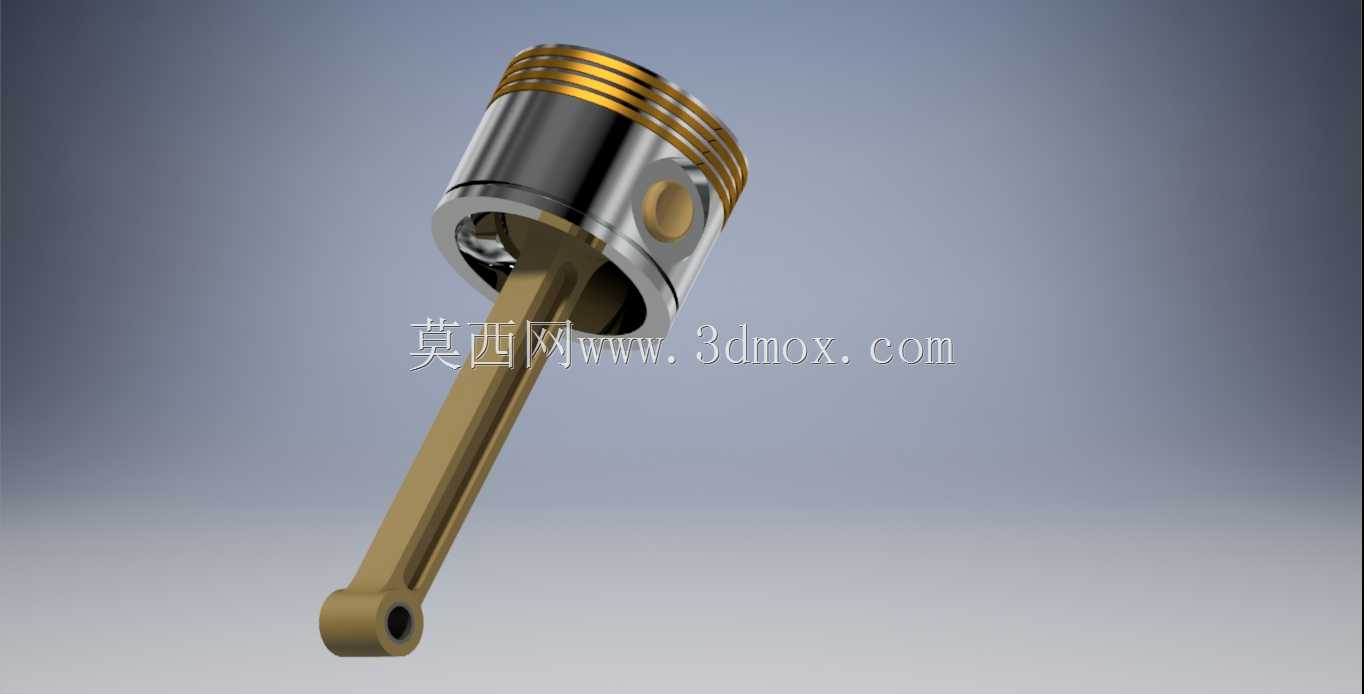

　　从功能实现逻辑来看，混合气进入缸体后由火花塞点燃，膨胀压力推动活塞沿径向做直线往复运动，再通过连杆把直线运动转化为曲轴的旋转运动，摇臂组件随曲轴转动同步控制气门开闭，完成进排气循环。外露的连杆结构一方面方便教学演示时直观观察运动传递路径，另一方面在模型动力场景下可直接通过连杆外观强化机械质感，不需要额外加装装饰外罩。各运动副之间均预留了合理的润滑间隙，采用飞溅润滑即可满足运行需求，不需要额外布置复杂的压力润滑油路。

　　安装对接时，曲轴输出端采用标准轴径配合键槽传动，可直接连接联轴器、螺旋桨或者小型负载轮，输入端不需要额外加装减速机构就能直接输出额定转速。整机所有零部件均采用规则几何特征建模，缸体的安装孔、油道、散热鳍片均保留完整加工特征，可直接用于工程出图或者3D打印验证，运动部件之间的干涉检查全部完成，活塞往复、连杆摆动、摇臂转动的全行程无硬干涉，相邻缸的运动部件安全间隙满足高速运行要求。
